Почему стоит выбрать самозакрывающуюся экранирующую гильзу MBS-TC-S?
• Создайте надежный проводящий экран.
Луженая медная оплетка обеспечивает прочный проводящий слой вокруг чувствительных кабельных сборок.
• Модернизация без переделки проводки.
Самозакрывающийся разъемный профиль устанавливается после того, как соединители и ответвления уже установлены.
• Обеспечьте надежное заземление
Металлическую оплетку можно припаять к задним панелям, зажимам или заземленным корпусам с помощью соответствующего клеммного соединения.
• Повышение долговечности клемм
Лужение обеспечивает лучшую стойкость к окислению поверхности и паяемость, чем чистая медь.

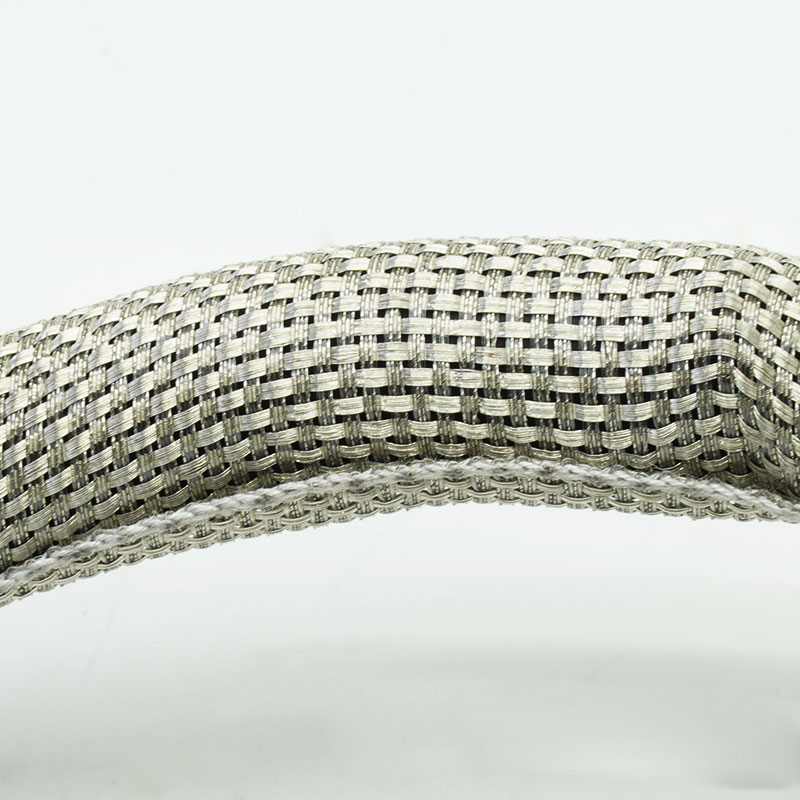

1. Луженая медная оплетка
Сочетает в себе проводимость меди с защитным луженым покрытием.

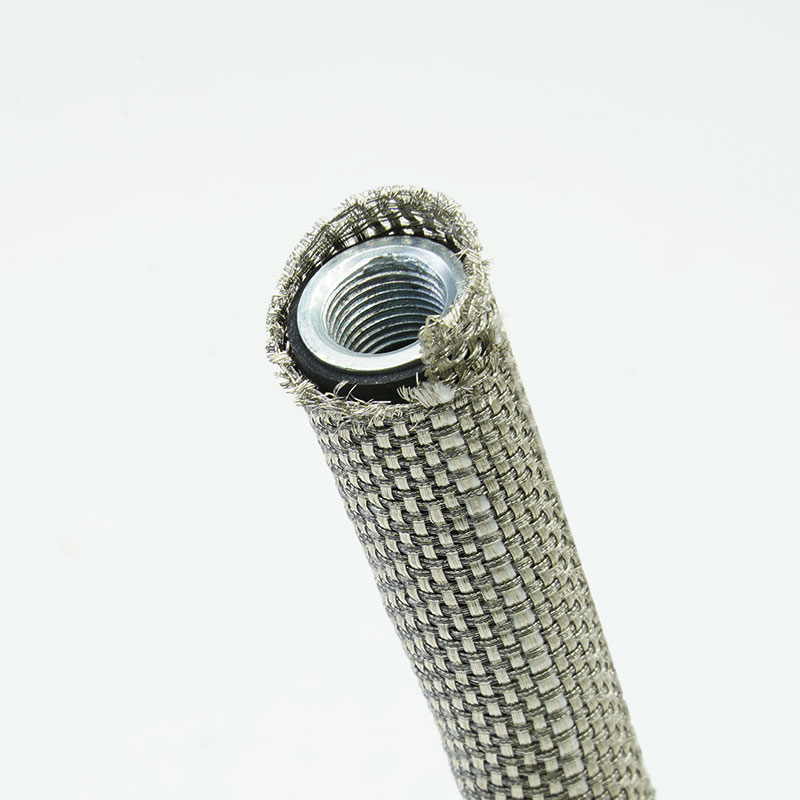

2. Самозакрывающаяся обволакивающая конструкция
Обеспечивает проводящее покрытие в пределах заданного диапазона пучка проводников.

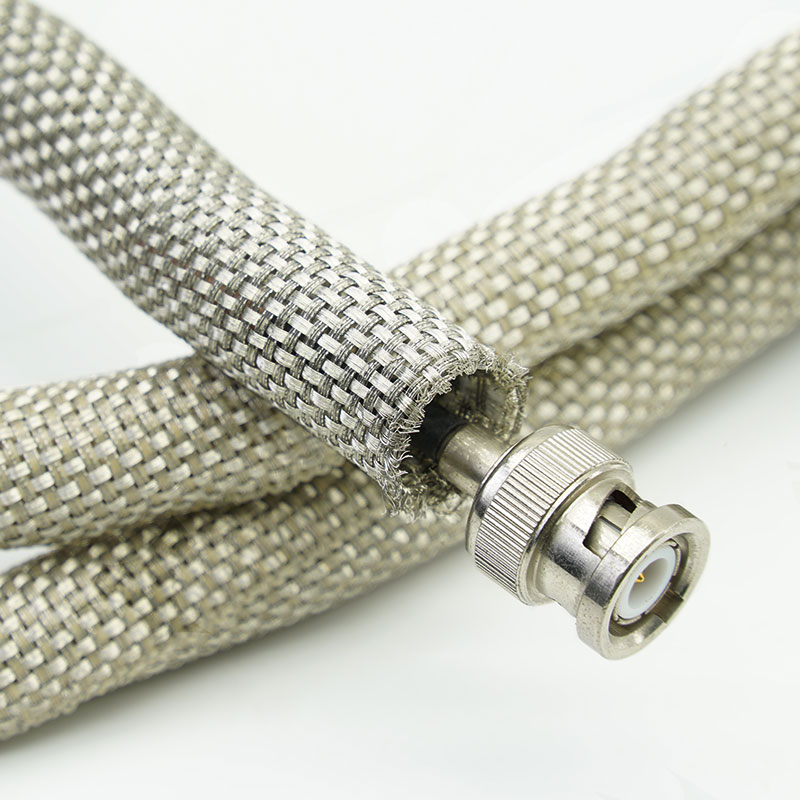

3. Установка с боковым входом
Подходит для готовых жгутов проводов без снятия клемм.
4. Возможность заземления и соединения потенциалов.
Поддерживает низкоимпедансное соединение с проводящими конструкциями оборудования.

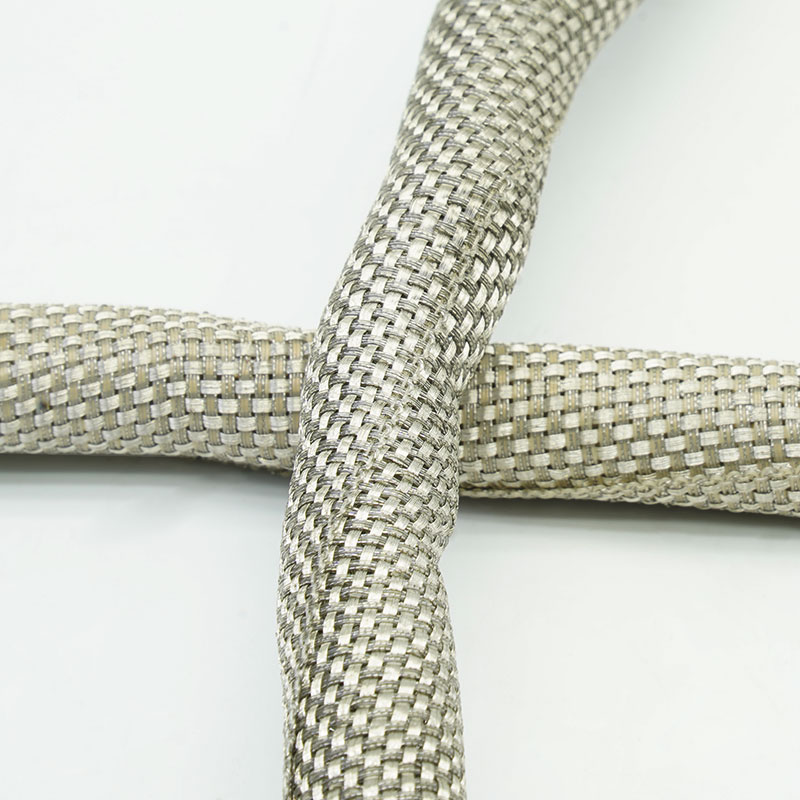

5. Гибкая металлическая конструкция
Отслеживает изгибы кабеля и изменяющийся профиль жгута проводов.
6. Поддержка экранирования от электромагнитных и радиочастотных помех.
Помогает снизить уровень излучаемых помех в правильно спроектированных сборках.
7. Пользовательские конфигурации проводящих элементов
Можно проверить диаметр проволоки, площадь покрытия, перекрытие, размер и конечную длину.
| Материал | Луженая медь и ППС |
| Строительство | Самозакрывающаяся разъемная металлическая оплетка |
| Защитное покрытие | Специфическое покрытие кос для данного проекта |
| Стандартный внешний вид | Металлический медный оттенок |
| Перекрывать | ≥35% |
| Рабочая температура | -40℃~+125℃ |
| Воспламеняемость | Самозатухающий |
| Эффективность экранирования | ≥75 дБ (30 МГц-3 ГГц) согласно GB/T 30142-2013. |
| Стандартный цвет | Естественный серебристый цвет |
| Документация по соблюдению требований | RoHS, REACH |
| Режущий инструмент | Ножницы |
| Формат поставки | Рулоны или нарезанные отрезки |
Технические характеристики
Номер детали | ID (мм) | OD (мм) | Ширина разброса (мм) | Упаковка Длина (м/катушка) |
|
MBS-TC-006-TC-S | 6±2 | 8±2 | 29±3 | 100 |
MBS-TC-008-TC-S | 8±2 | 10±2 | 40±5 | 100 |
MBS-TC-010-TC-S | 10±2 | 12±2 | 50±5 | 100 |
| 13±2 | 13±2 | 63±5 | 100 |
| 16±2 | 16±2 | 77±5 | 50 |
| 19±2 | 19±2 | 93±5 | 25 |
| 25±2 | 25±2 | 122±5 | 25 |
| 32±2 | 32±2 | 156±5 | 25 |
| 38±2 | 38±2 | 185±5 | 25 |
Типичные области применения
Промышленные системы управления
Экранируйте кабели датчиков, энкодеров и связи, проложенные вблизи приводов, контакторов и двигателей.
Автомобильная и электронная электроника
Обеспечивает функциональную защиту низковольтных сигнальных и коммуникационных жгутов вблизи коммутационного оборудования.
Робототехника и сервооборудование
Обеспечивает проводящее покрытие вокруг проводов обратной связи и управления, требующих доступа для ремонта.
Силовая электроника и системы тестирования
Поддерживает соединение кабеля с корпусом преобразователей, инверторов и лабораторного оборудования.
Межсоединения заземленного оборудования
Обеспечивает гибкую проводящую оболочку в тех случаях, когда важны как целостность экрана, так и механический доступ.
Определите диапазон размеров жгута проводов, требуемое покрытие при монтаже, частотный диапазон, целевое сопротивление или заземление и метод подключения. Укажите геометрию разъема, радиус изгиба, перемещение, ожидаемый ток и условия окружающей среды. Характеристики экрана в значительной степени зависят от непрерывного кругового контакта, перекрытия и заземления; защитную оболочку следует оценивать как часть всей системы электромагнитной совместимости.
Доступна индивидуальная настройка.
Номинальный размер и перекрытие — соответствуют фактическому диапазону пакета и целевому охвату.
Плотность оплетки и конструкция нитей — скорректированы с учетом гибкости, веса и приоритетов экранирования.
Нарезка древесины и подготовка веток — детали, изготовленные по индивидуальному проекту, доступны после ознакомления с чертежами.
Идентификация и упаковка — этикетки, рулоны, комплекты и OEM-упаковка доступны по договоренности.
Тестирование и соответствие требованиям
Для подтвержденной конструкции могут быть доступны декларации соответствия материалам, таким как RoHS и REACH. Эффективность экранирования, сопротивление постоянному току, токовая нагрузка, коррозионная стойкость и температурные характеристики требуют данных, специфичных для данного продукта. Окончательное соответствие требованиям ЭМС и электробезопасности должно быть проверено на сборочном оборудовании заказчика и его системе подключения.
Контроль качества материалов — проверяется подлинность луженой медной проволоки и состояние ее поверхности.
Проверка конструкции плетеной оплетки: контролируется плотность покрытия, состояние прядей и равномерность нахлеста.
Проверка герметичности и соответствия размеров — проверка самозакрывания проводится на образцах типичного диаметра пучка труб.
Проверка электропроводности — перед окончательной упаковкой может быть проведена проверка целостности цепи или сопротивления.
01. Как следует завершить изготовление гильзы?
Используйте метод с низким импедансом, подходящий для данного частотного диапазона, предпочтительно с контактом по окружности с разъемом или корпусом.
02.Подходит ли самозакрывающаяся коса для веток?
Да. Вблизи кабельных выходов может произойти локальное обрыв цепи, но необходимо обеспечить перекрытие и целостность заземления.
03.Обладает ли оно универсальным значением эффективности экранирования?
Нет. Результаты зависят от частоты, площади покрытия, диаметра установки, качества швов и качества соединения.
Запросить образец или коммерческое предложение
Укажите диапазон диаметров кабеля, целевой диапазон частот, способ заземления, условия монтажа, конечную длину и количество. Компания MJ FLEX проверит конструкцию и порекомендует подходящий образец или вариант в рамках коммерческого предложения.
