Почему стоит выбрать самозакрывающийся рукав STW-PET-FR-VW-1?
1. Соответствовать требованиям VW-1
Данный продукт предлагает четко обозначенный, проверенный вариант вместо неопределенного описания функциональных ограничений.
2. Обмотка кабельных сборок с оконечными клеммами.
Защитная гильза устанавливается после того, как соединители и ответвления уже установлены.
3. Улучшить доступ к услугам.
Технические специалисты могут повторно открыть упаковку, не повреждая и не заменяя рукав.
4. Сочетание огнестойкости и защиты от износа.
Данная конструкция обеспечивает защиту от обычного истирания, одновременно выдерживая требуемые испытания на огнестойкость.
1. Огнестойкость VW-1
В качестве эталонной конструкции выбрана конструкция, соответствующая заданным требованиям к вертикальному распространению пламени.

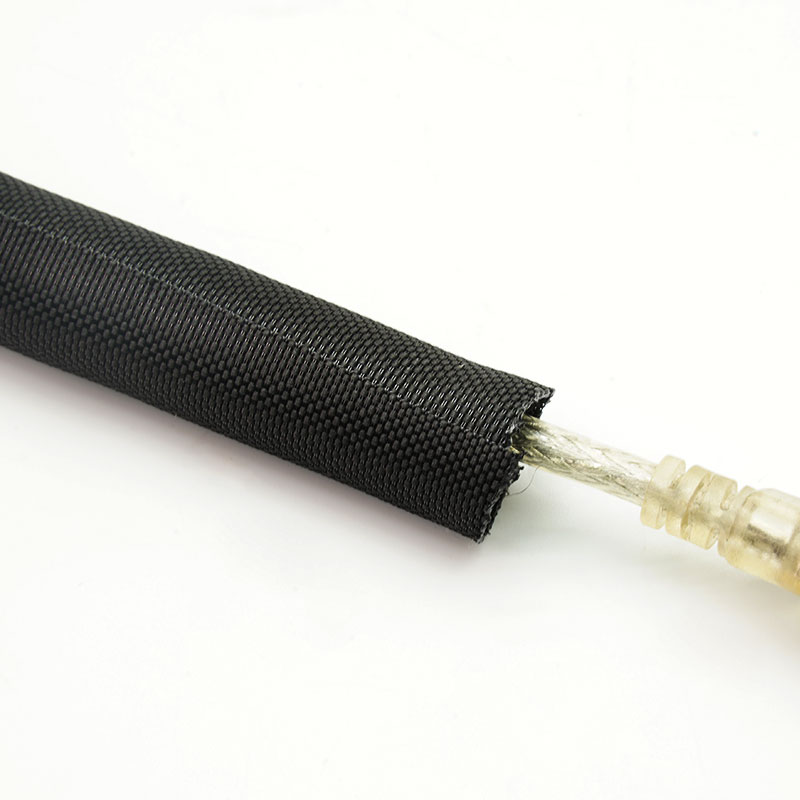

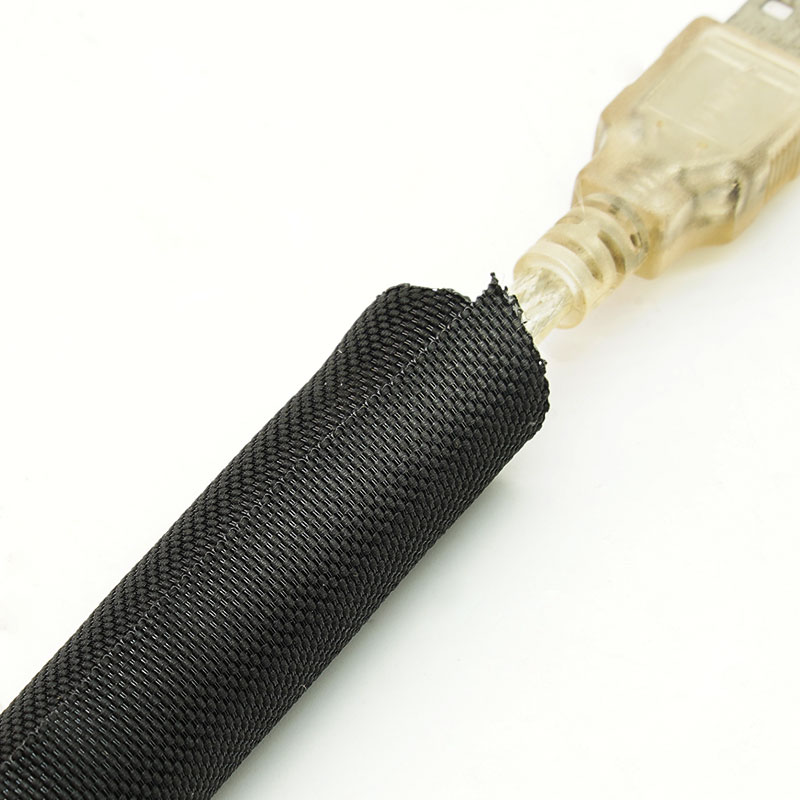

2. Самозакрывающаяся тканая слинговая повязка
Открывается для установки и возвращается в исходное положение вокруг пучка кабелей.
3. Огнестойкий полиэстерный текстиль
Обеспечивает гибкую защиту проводки оборудования.
4. Установка с боковым входом (модернизация).
Позволяет избежать снятия разъема во время сборки или ремонта.
5. Износостойкий контактный слой
Помогает уменьшить износ оболочки винта о раму и корпус.
6. Гибкий доступ к филиалам.
Поддерживает вывод, добавление и проверку кабелей.
7. Поддержка со стороны документов, подтверждающих соответствие требованиям.
Соответствующие отчеты по заказанным строительным работам можно просмотреть.
| Материал | FR ПЭТ-монофила+900D мультифиламент |
| Строительство | Самозакрывающаяся пленка |
| Перекрывать | ≥35% |
| Рабочая температура | от -40°C до +150°C |
| Температура плавления | 240±10°C |
| Воспламеняемость | ВВ-1 |
| Стандартный цвет | Черный |
| Сертификация | Соответствует требованиям RoHS, REACH, не содержит галогенов. |
| Без галогенов | Да |
| Устойчивость к УФ-излучению | Да |
| Режущий инструмент | Лезвие или горячий нож |
Технические характеристики
Номер детали | Номинальный размер (мм) | Ширина разброса
(мм) | Диапазон диаметров пучка (мм) | Упаковка Длина (м/катушка) |
Мин | Макс |
STW-PET-003-BK-FR-VW-1 | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-FR-ВВ-1 | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-FR-ВВ-1 | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-FR-ВВ-1 | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-FR-ВВ-1 | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-FR-ВВ-1 | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-FR-ВВ-1 | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-FR-ВВ-1 | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Примечание: Выберите размер в соответствии с фактическим диаметром пучка и обеспечьте перекрытие не менее 35% после установки.
Типичные области применения
Промышленные системы управления
Обеспечивает упорядоченное размещение проводов в шкафах в соответствии с требованиями стандарта VW-1.
Оборудование для автоматизации
Защищает жгуты проводов датчиков и управления вокруг рам и модулей.
Электроприборы
Обматывает внутренние кабельные пучки, требующие надежного огнестойкого покрытия.
Силовое и зарядное оборудование
Обеспечивает защиту вспомогательной проводки внутри корпусов, подлежащих оценке на системном уровне.
Электронное испытательное оборудование
Содержит часто обслуживаемые кабельные группы без постоянного замыкания.
Убедитесь, что VW-1 соответствует фактическим требованиям заказчика или оборудования. Укажите минимальный и максимальный диаметр пучка проводов, профиль разъема и ответвления, температуру и запрашиваемую документацию. Выберите другую конструкцию, если в проекте указаны стандарты UL 94 V-0, EN 45545-2 или автомобильные испытания.
Доступна индивидуальная настройка.
• Номинальный размер и перекрытие - Выбран для обеспечения стабильного закрытия во всем диапазоне размеров пучка.
• Поставка нарезанной по длине продукции - Подготовленные детали для серийной сборки.
• Маркировка и отслеживаемость - Указание на детали, партии и соответствие стандартам.
• Индивидуальная упаковка - Рулоны, комплекты и коробки от производителя.
Тестирование и соответствие требованиям
Стандарт VW-1 относится к указанной испытанной конструкции и не распространяется на весь кабельный жгут или концевое оборудование. Стандарт VW-1 не эквивалентен стандартам UL 94 V-0 или EN 45545-2. Соответствующие декларации материалов могут быть предоставлены для подтвержденного заказа.
• Одобренная огнестойкая пряжа - Идентификация материала проверяется на соответствие производственной спецификации.
• Самозакрывающиеся функции - Перекрытие и герметичность проверяются на контролируемых диаметрах.
• Контроль качества тканых изделий — Проверяются края, плотность покрытия, наличие обрывов нитей и загрязнений.
• Выпуск отгрузки - Проверяются длина, этикетки, количество и запрашиваемые документы.
01. Можно ли использовать термины VW-1 и V-0 взаимозаменяемо?
Нет. Используйте классификацию испытаний, указанную в техническом задании заказчика.
02. Можно ли снова открыть упаковку?
Да. Он предназначен для доступа к сервисным центрам и замены кабелей.
03.Подойдет ли он к разъемам?
Он устанавливается сбоку, поэтому его не нужно пропускать через разъем.
04. Можно ли поставлять его нарезанными кусками?
Да, с учетом допустимых отклонений по длине, отделке и минимального объема заказа.
Запросить образец или коммерческое предложение
Укажите тип комплекта, условия установки, требуемый стандарт, длину и количество отрезков. Компания MJ FLEX порекомендует подходящую конструкцию и организует предоставление образца или расчет стоимости.
