Библиотека материалов для защиты кабелей

Выбор подходящего материала — один из важнейших шагов в разработке надежной системы защиты кабеля. Выбор материала влияет на износостойкость, рабочую температуру, гибкость, огнестойкость, химическую стойкость, электрическую изоляцию, экранирование от электромагнитных помех, эффективность монтажа и срок службы изделия.

Библиотека материалов MJ FLEX содержит практическую информацию о конструкционных материалах, используемых в кабельных оплетках, системах организации проводов, защите шлангов, теплоизоляции и изделиях для электромагнитного экранирования.

Данное руководство, предназначенное для инженеров, разработчиков продукции, специалистов по контролю качества и промышленных покупателей, объясняет преимущества, ограничения, типичные области применения и особенности выбора каждого материала.

---

Почему важен выбор материалов

Защитные кабельные изделия подвергаются совершенно разным условиям эксплуатации. Защитная гильза, используемая внутри электрического шкафа, может требовать гибкости и базовой защиты от истирания, в то время как изделие, установленное рядом с автомобильным двигателем, промышленной печью или гидравлической системой, может нуждаться в устойчивости к теплу, пламени, химическим веществам, вибрации или механическим повреждениям.

Не существует универсального материала, подходящего для всех применений.

Правильный выбор зависит от нескольких факторов:

• Температура непрерывной и пиковой рабочей температуры
• Воздействие истирания, порезов, ударов и вибрации
• Диаметр кабеля или шланга и требуемая гибкость
• Масла, топливо, химикаты и влага
• Воздействие ультрафиолетового излучения и погодных условий на открытом воздухе
• Требования к пламени, дыму и токсичности
• Требования к электроизоляции
• Экранирование от электромагнитных помех и заземление
• Способ установки и доступное пространство
• Применимые отраслевые стандарты и технические требования заказчика

Исходными данными являются свойства материала, но характеристики готовой кабельной оболочки также зависят от диаметра нити или проволоки, плотности оплетки, толщины стенки, покрытия, добавок, перекрытия, коэффициента расширения и конструкции изделия.

---

Термопластичные материалы

Термопласты широко используются в кабельных системах, поскольку они обеспечивают практичное сочетание гибкости, технологичности, износостойкости и экономичности.

ДОМАШНИЙ ПИТОМЕЦ

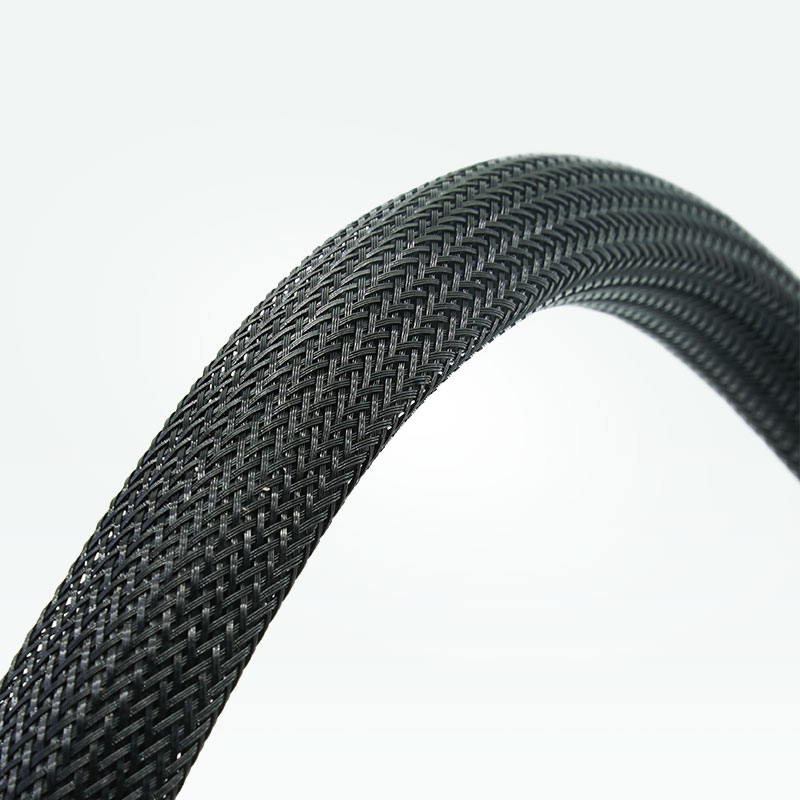

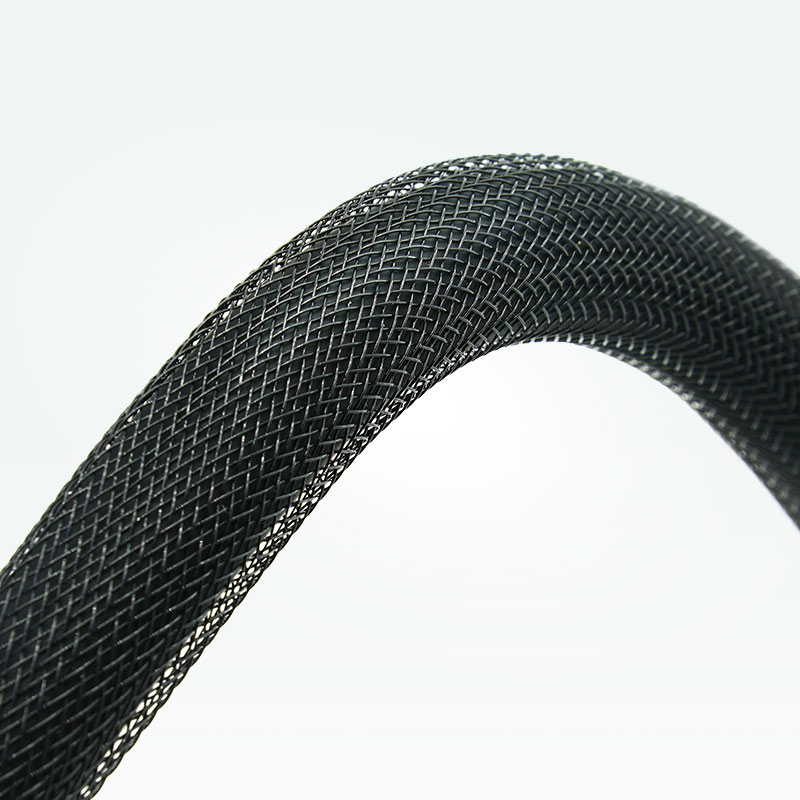

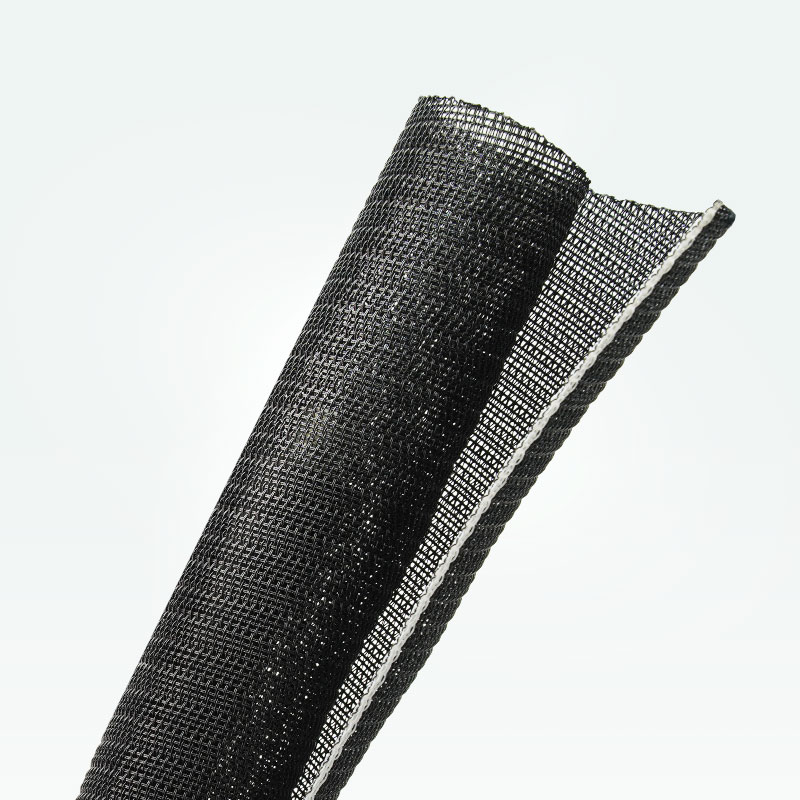

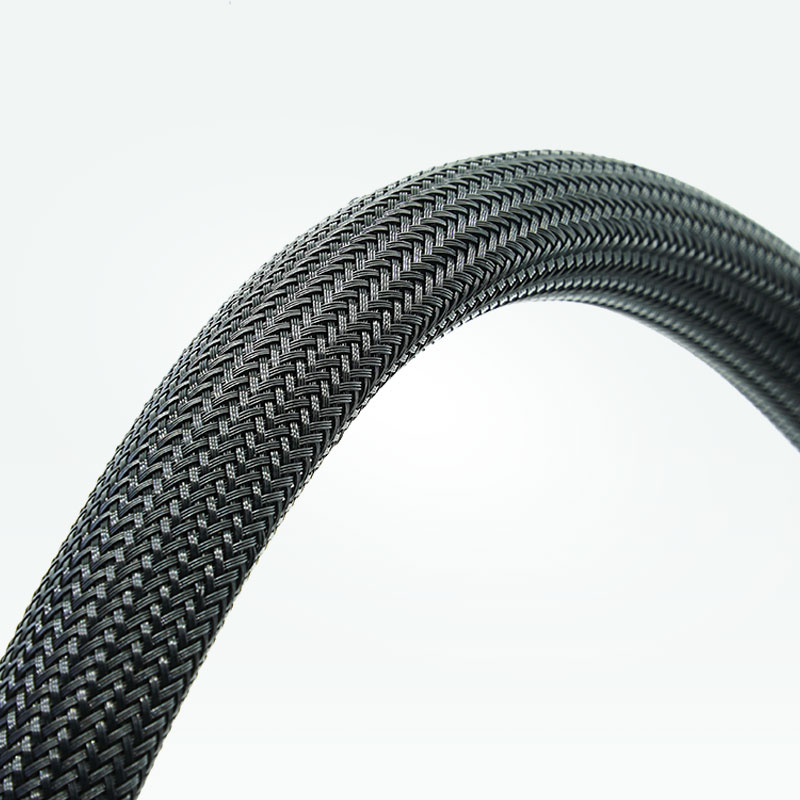

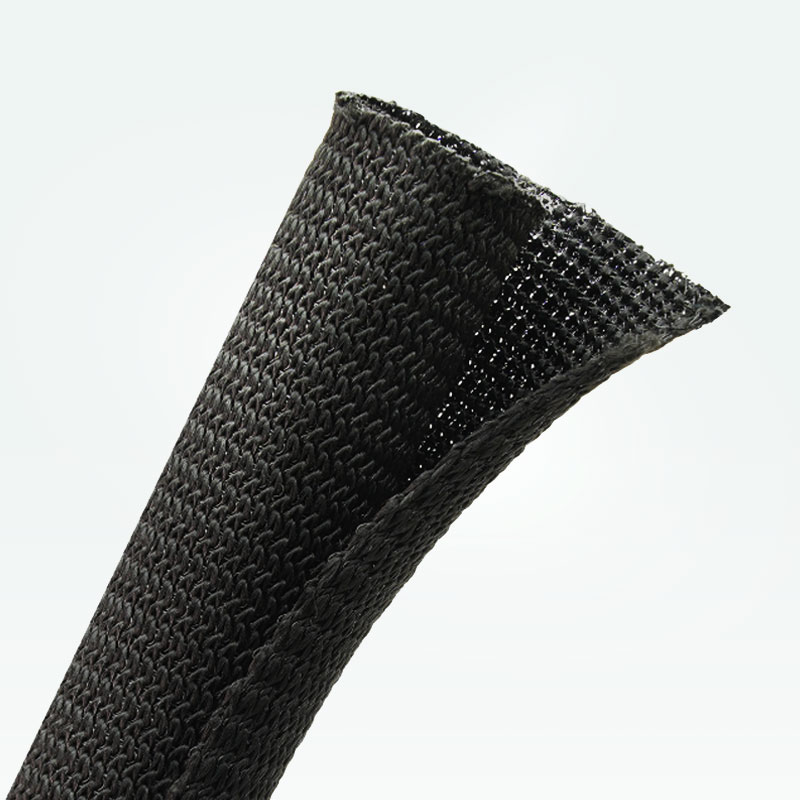

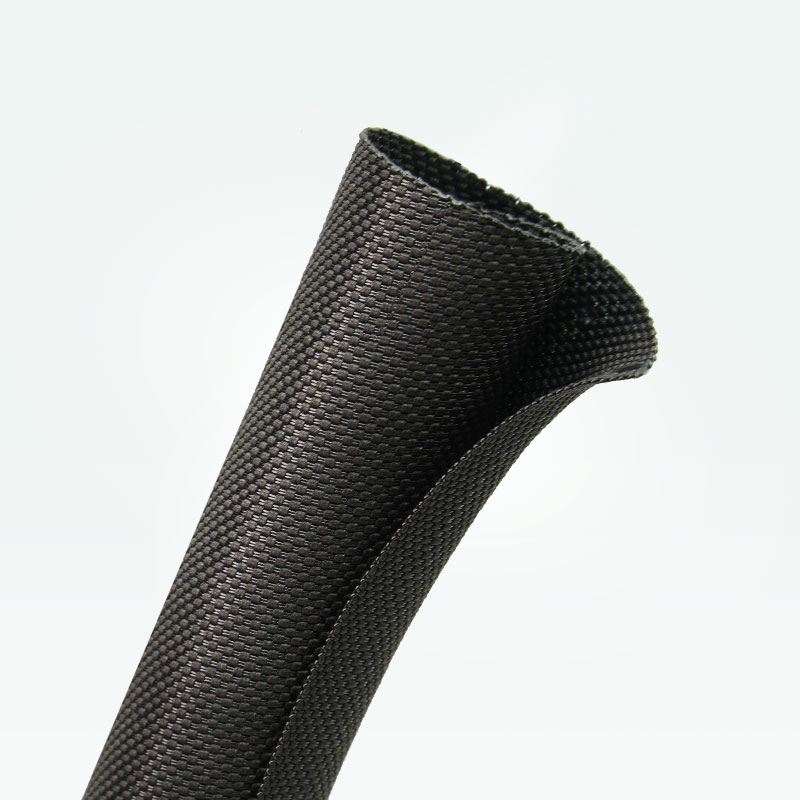

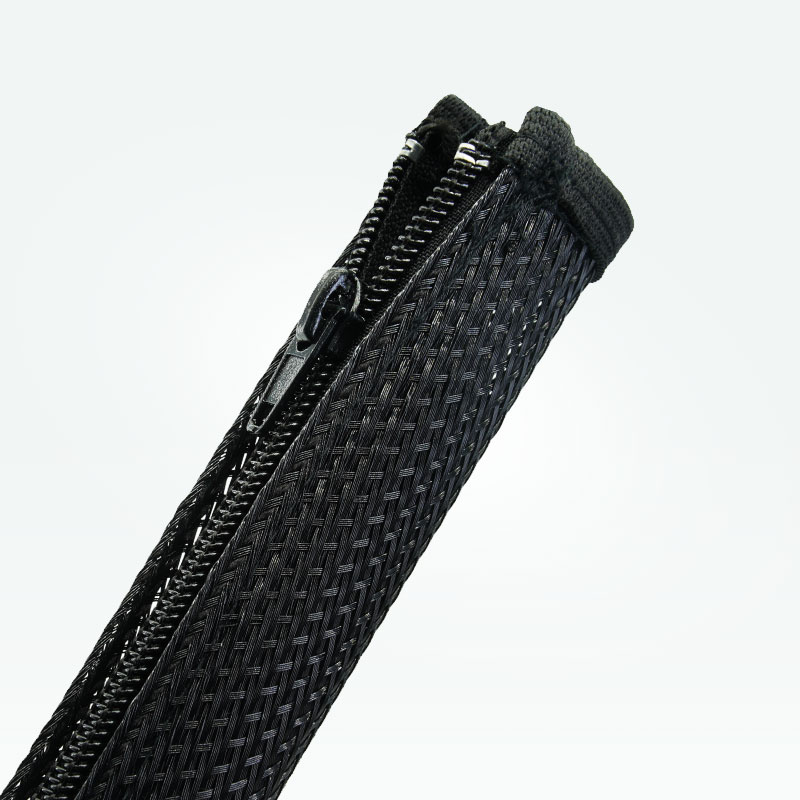

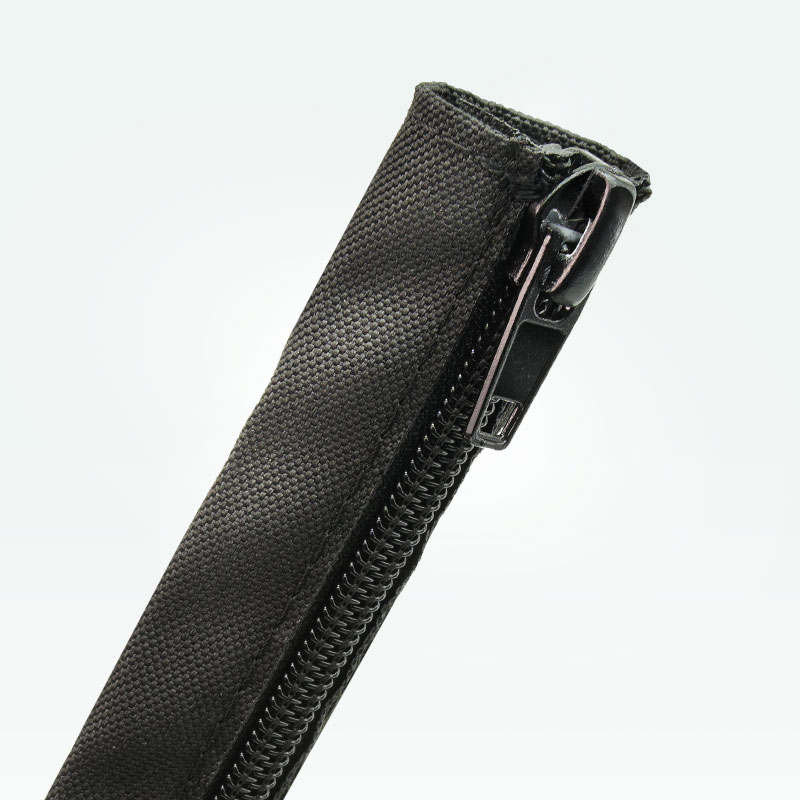

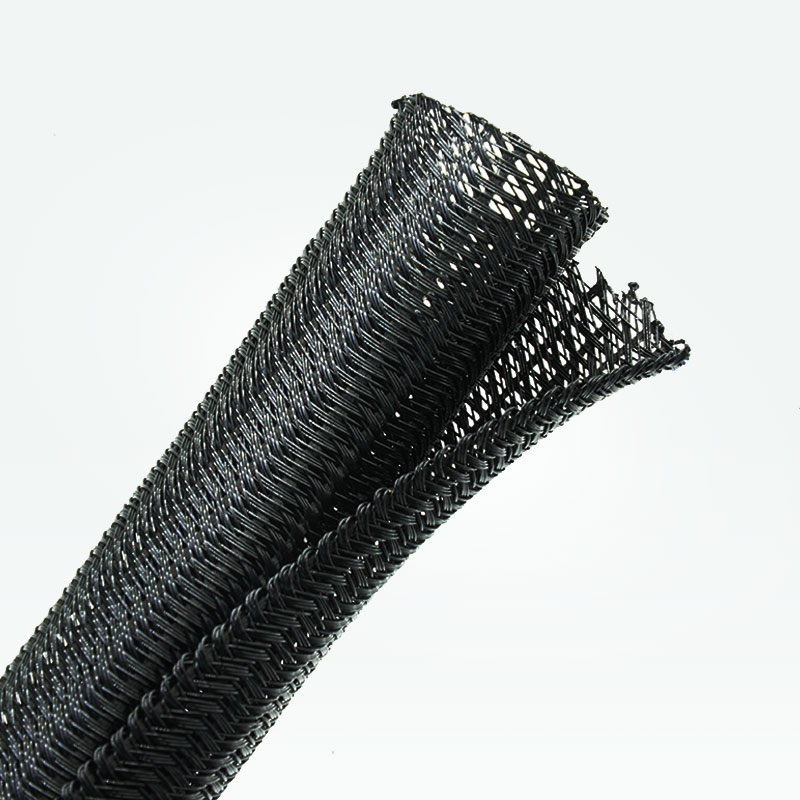

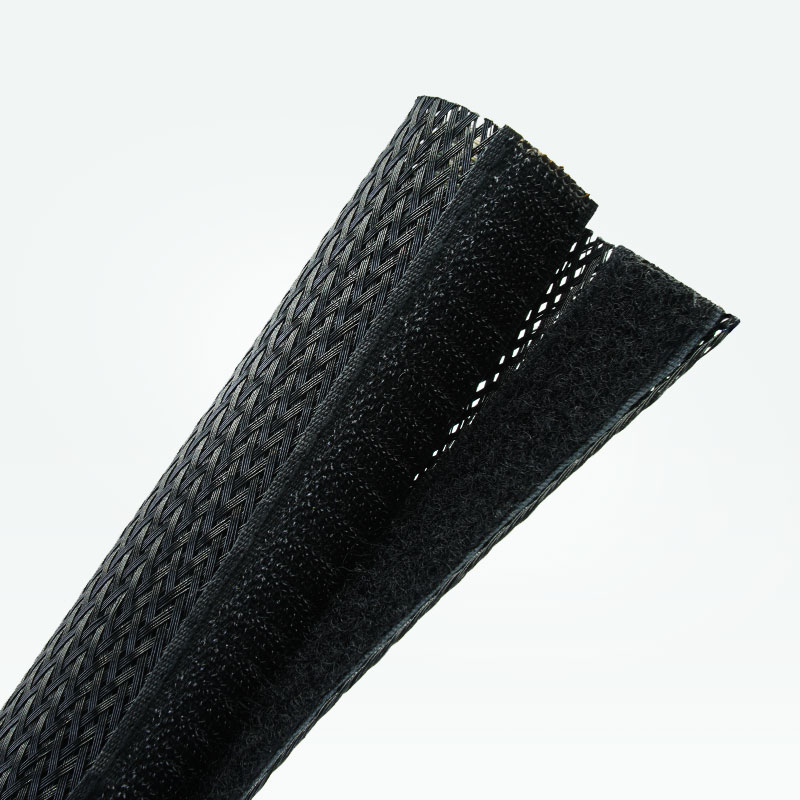

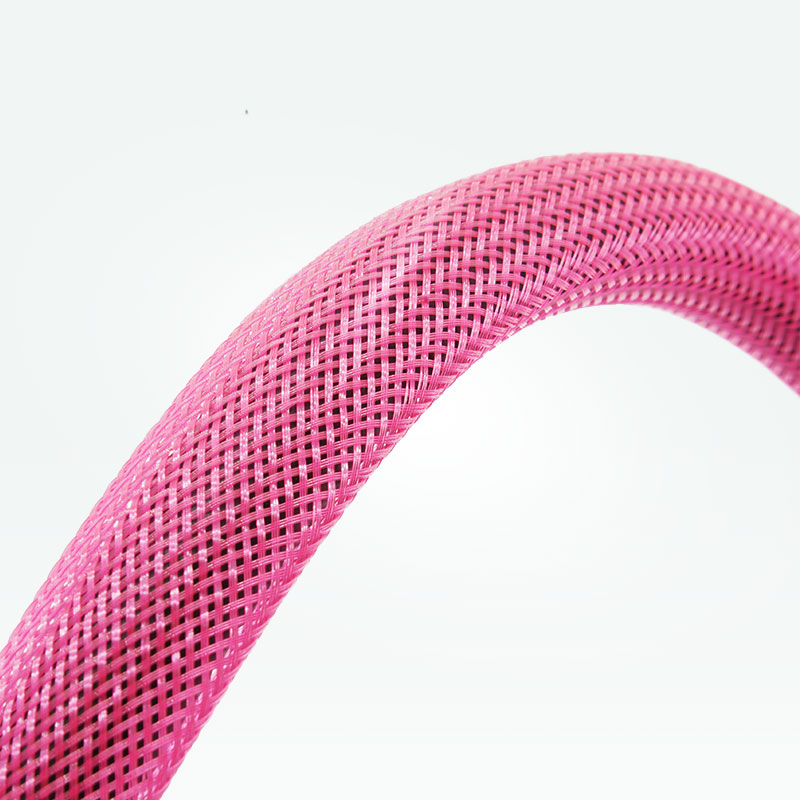

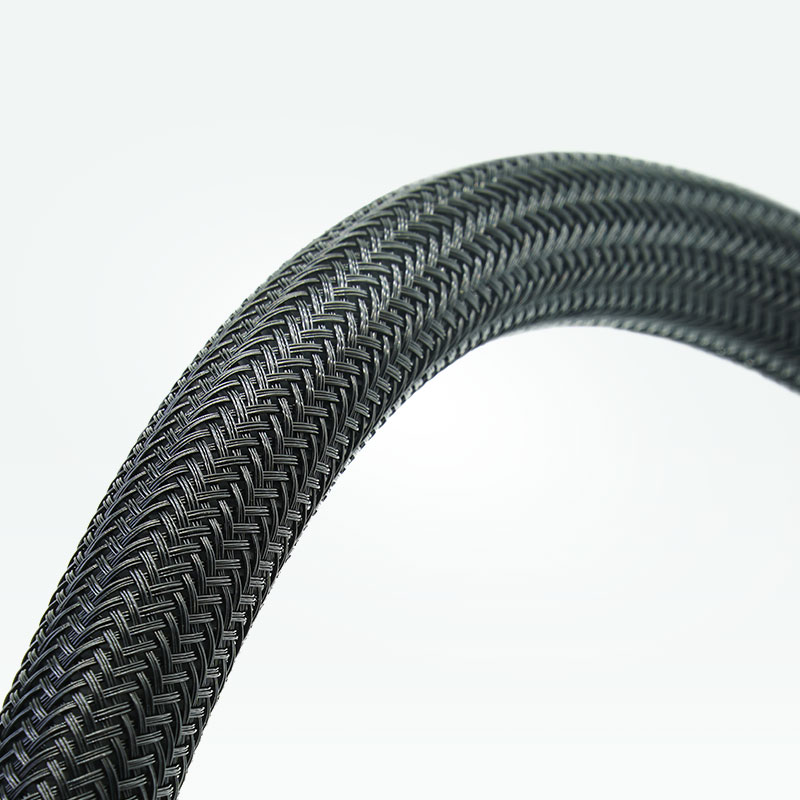

ПЭТ — один из наиболее широко используемых материалов для расширяющихся плетеных оболочек, разъемных оболочек и защиты жгутов проводов. Он обеспечивает легкую, гибкую и экономичную защиту в общей промышленной, автомобильной, электротехнической и телекоммуникационной отраслях.

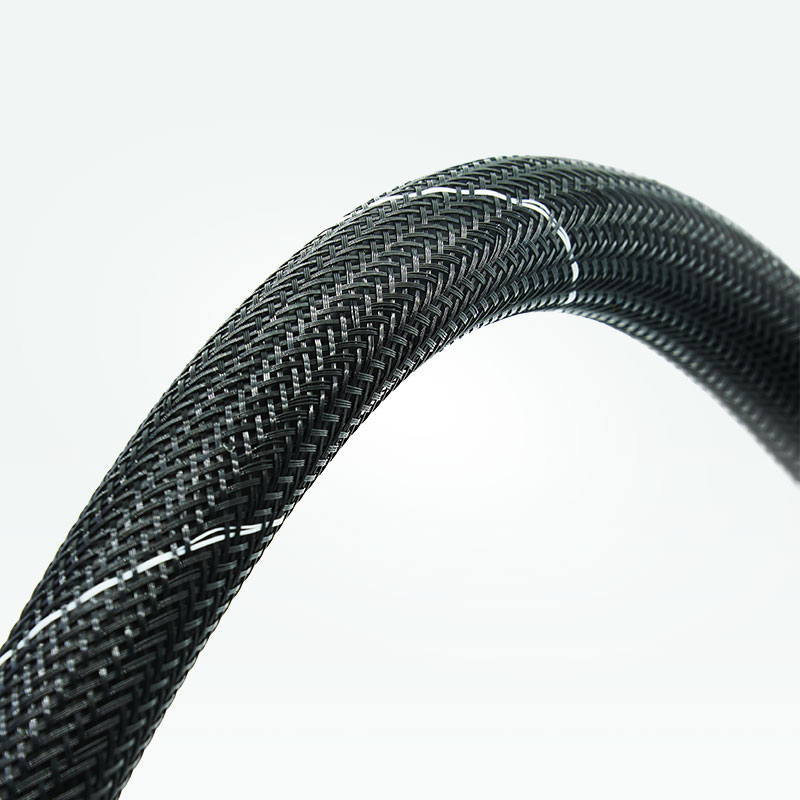

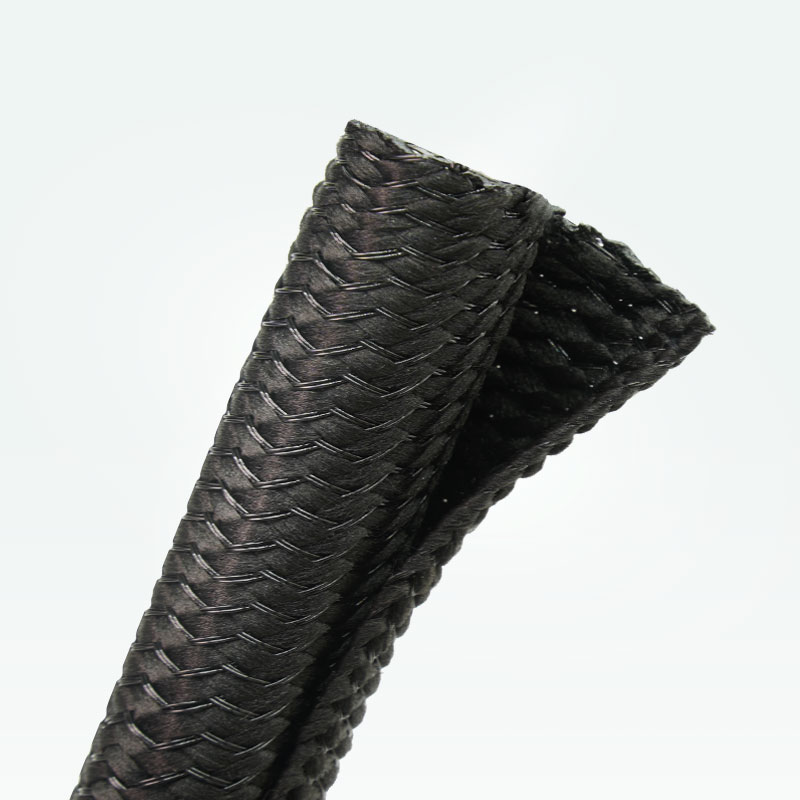

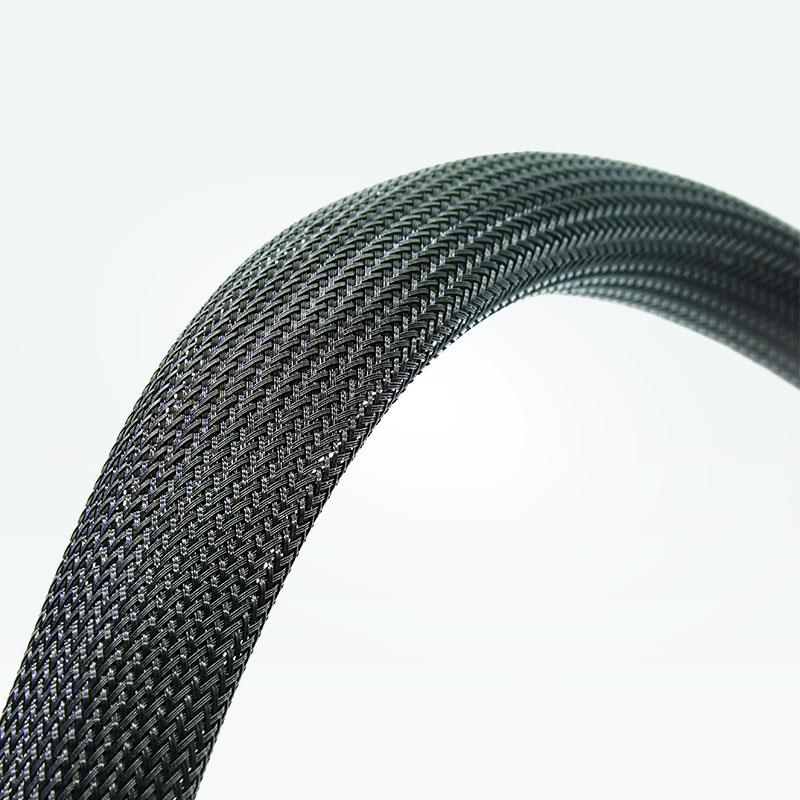

Для обеспечения огнестойкости, устойчивости к ультрафиолетовому излучению, чистоты резки, снижения шума и повышения износостойкости могут быть разработаны различные составы и конструкции ПЭТ.

ПА66

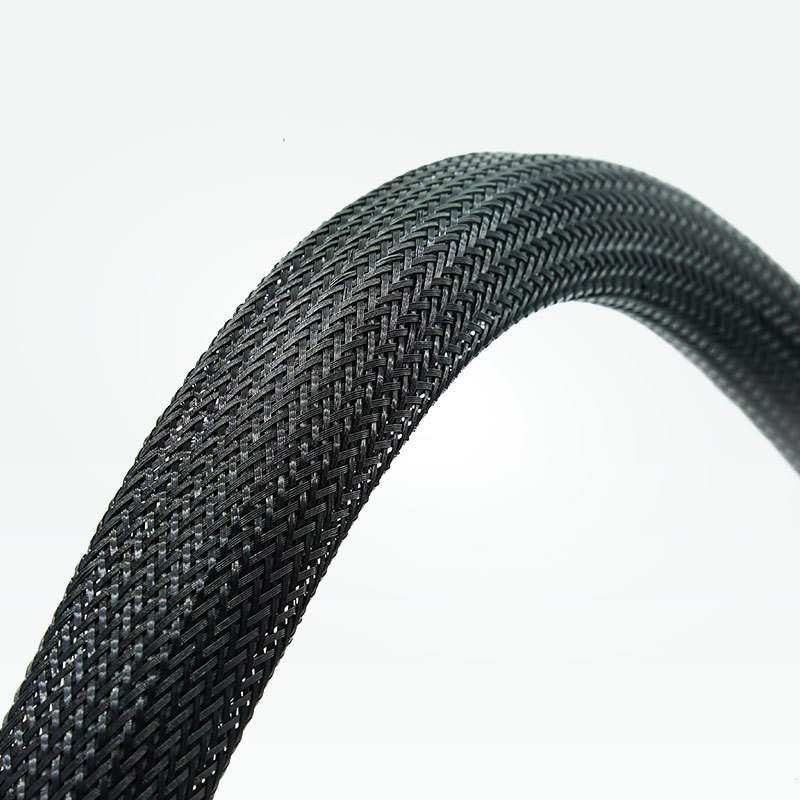

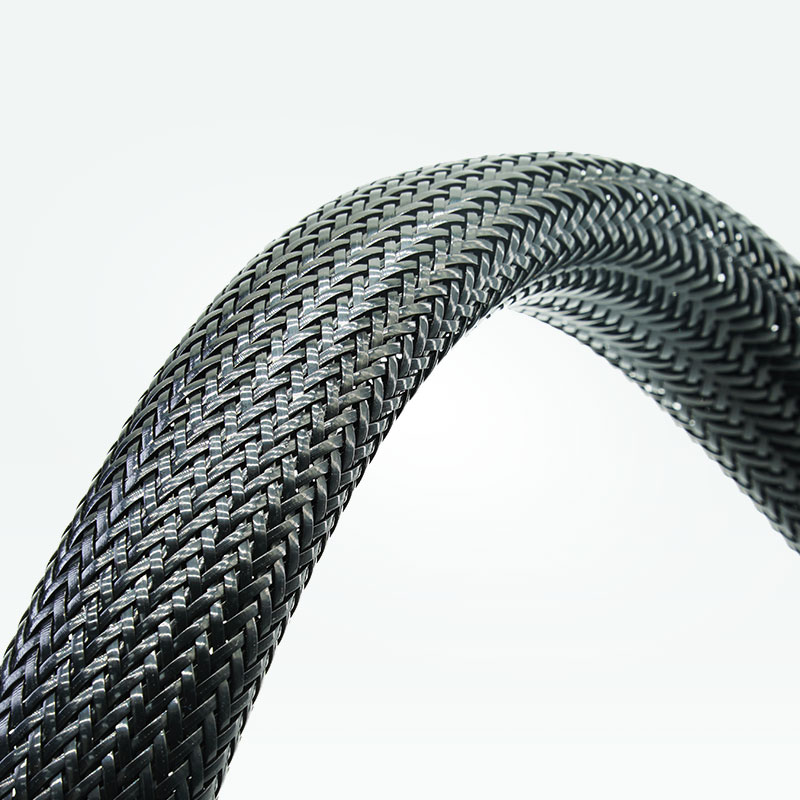

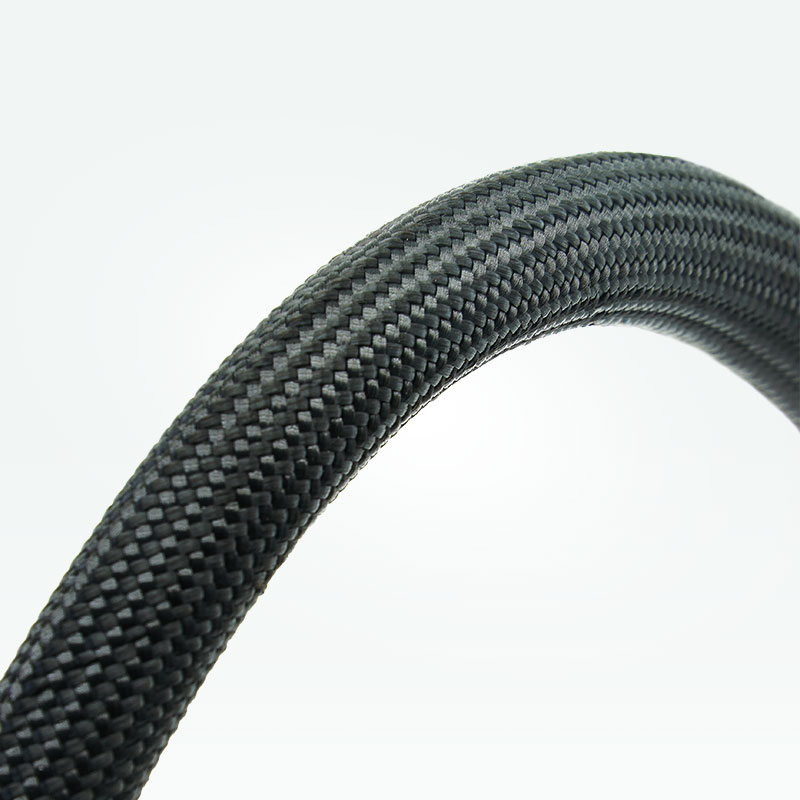

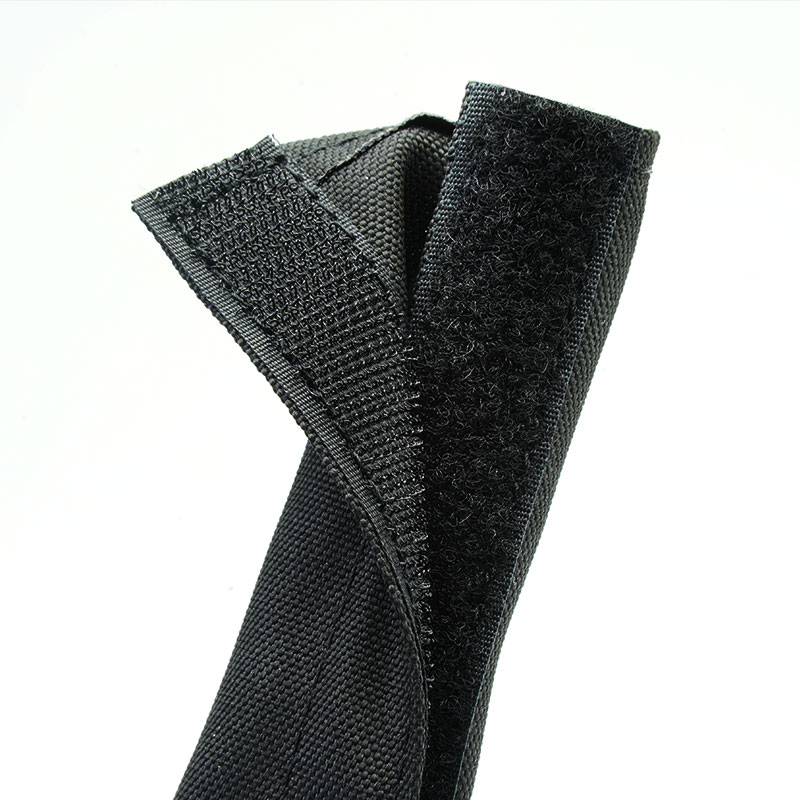

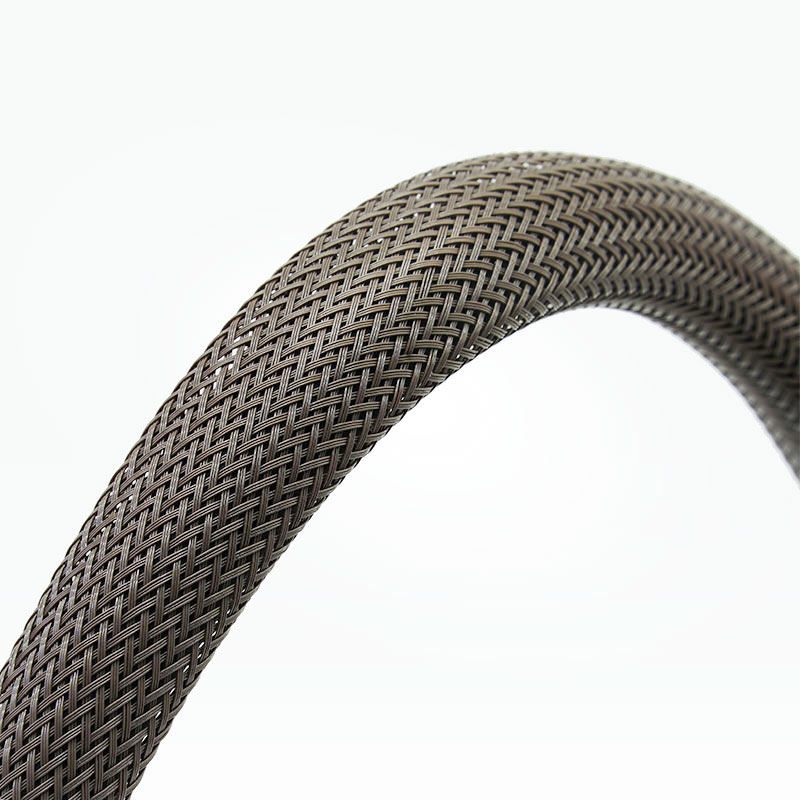

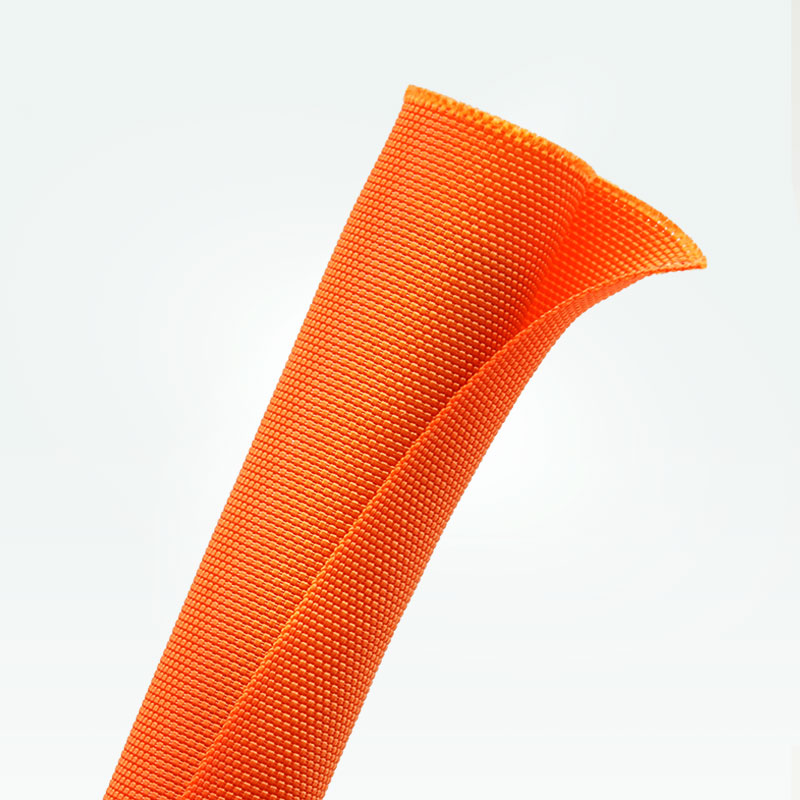

PA66, также известный как нейлон 66, ценится за прочность, износостойкость и механическую долговечность. Он может быть выбран для кабельных сборок, подвергающихся многократному контакту, вибрации или жестким механическим воздействиям.

При оценке изделий из полиамида PA66 следует учитывать влагопоглощение и кондиционирование.

PE

Полиэтилен широко используется в изоляции кабелей, защитных трубках, гофрированных трубах и компонентах для организации проводов. Он отличается малым весом, влагостойкостью и полезными электроизоляционными свойствами.

Выбранный сорт полиэтилена необходимо оценить на устойчивость к воздействию температуры, пламени и внешней среды.

PP

Полипропилен обладает малым весом, химической стойкостью и хорошими показателями усталостной прочности. Он широко используется в гофрированных трубах, компонентах для прокладки кабелей, защитных кожухах и формованных деталях для организации кабелей.

АБС

ABS-пластик в основном используется для формованных компонентов кабельных систем, а не для гибких плетеных оболочек. Типичные области применения включают защитные корпуса, разъемы, зажимы, кронштейны и аксессуары для прокладки кабелей.

Благодаря ударопрочности, жесткости и стабильности размеров он подходит для использования в качестве конструкционного элемента в электрических и промышленных узлах.

---

Высокоэффективные полимеры

Высокоэффективные полимеры рассматриваются в тех случаях, когда традиционные материалы не могут обеспечить требуемые термические, химические или механические характеристики.

ППС

Полифениленсульфид (PPS) обладает большей термостойкостью и химической стойкостью, чем многие стандартные термопласты. Он может использоваться в высокотемпературных плетеных оболочках и защитных конструкциях для автомобильной, железнодорожной, электротехнической и промышленной техники.

ПИК

PEEK — это современный конструкционный полимер, предназначенный для работы в суровых термических, химических и механических условиях. Он обычно применяется в аэрокосмической, полупроводниковой, энергетической и высокотехнологичной промышленности, где надежность системы оправдывает более высокую стоимость материала.

ПФА

PFA — это фторполимер, обладающий превосходной химической стойкостью, способностью выдерживать высокие температуры, низким влагопоглощением и полезными электроизоляционными свойствами. Он широко используется в химической промышленности, полупроводниковой, аэрокосмической и специализированной электротехнической отраслях.

---

Высокоэффективные волокна

Технические волокна могут обеспечить легкую термическую или механическую защиту кабелей, жгутов проводов и гидравлических шлангов.

Мета-арамид

Мета-арамидные волокна в основном используются в термо- и огнестойких текстильных конструкциях. Они могут применяться в плетеных и тканых рукавах для транспортного, аэрокосмического, железнодорожного и промышленного оборудования, устанавливаемого вблизи источников тепла.

Номекс^® является зарегистрированным товарным знаком и должен использоваться только в том случае, если готовый продукт содержит документально подтвержденное фирменное волокно.

Пара-арамид

Пара-арамидные волокна обеспечивают высокое соотношение прочности к весу и могут выдерживать порезы, истирание и механические нагрузки. Типичные области применения включают защиту гидравлических шлангов, промышленное оборудование, робототехнику и транспортную технику.

кевлар^® является зарегистрированным товарным знаком и должен использоваться только для продукции, изготовленной с использованием материалов, имеющих соответствующую маркировку.

Сверхвысокомолекулярный полиэтилен

Волокно из сверхвысокомолекулярного полиэтилена (UHMWPE) обеспечивает превосходную износостойкость, низкое трение и высокое соотношение прочности к весу. Оно может использоваться для защиты легких кабелей и шлангов в движущихся механизмах, робототехнике, гидравлическом оборудовании и в условиях тяжелых нагрузок.
Его температурный диапазон работы ниже, чем у арамидных, полифениленсульфидных или полиэфиркетоновых материалов, и его необходимо тщательно оценивать.

---

Минерально-волокнистые материалы

Минеральные волокна обычно выбирают для теплозащиты и электроизоляции.

Стекловолокно

Стекловолокно обеспечивает термостабильную основу для плетеных изоляционных рукавов, стекловолоконных рукавов с силиконовым покрытием, огнезащитных рукавов и теплоотражающих защитных изделий.

Покрытие и отделка могут существенно влиять на диэлектрическую прочность, износостойкость, гибкость и экологические характеристики.

Базальтовое волокно

Базальтовое волокно может быть рассмотрено для применения в некоторых областях, связанных с термо- и механической защитой. Поскольку качество пряжи, ее структура и коммерческая доступность могут различаться, инженерам следует изучить фактические данные о продукте и образцы, прежде чем выбирать базальтовое волокно для производства.

---

Проводящие и металлические материалы

Металлическая оплетка может обеспечивать механическую защиту, электрическую непрерывность, заземление и электромагнитное экранирование.

Медь

Медная оплетка без покрытия, луженая или никелированная широко используется для экранирования от электромагнитных помех, заземления и соединения проводов. Эффективность экранирования зависит от толщины оплетки, конструкции провода, частотного диапазона, конструкции разъема и способа подключения.
Поэтому медную оплетку следует оценивать как часть всей кабельной сборки, а не как самостоятельный материал.

Нержавеющая сталь

Оплетка из нержавеющей стали обеспечивает надежную механическую защиту, коррозионную стойкость и устойчивость к высоким температурам. Она может использоваться для кабелей и шлангов, подверженных сильному истиранию, внешним повреждениям или воздействию суровых промышленных условий.

По сравнению с медью, нержавеющая сталь, как правило, обладает более низкой электропроводностью, но большей механической прочностью.

---

Как выбрать подходящий материал

Подходящее решение для защиты кабеля должно обеспечивать баланс между производительностью, установкой, соответствием стандартам, доступностью и общей стоимостью.
Перед выбором материала определите:

• Размеры кабеля, пучка проводов или шланга
• Размер разъема и способ установки
• Непрерывная и пиковая температура
• Условия истирания, движения и вибрации
• Воздействие химических веществ и факторов окружающей среды
• Требования к огнестойкости, электробезопасности или электромагнитной совместимости
• Требуемая сертификация или стандарт тестирования
• Ожидаемый срок службы изделия
Объемы производства прототипов и годового производства

Сравнения следует проводить с использованием готовых изделий с эквивалентными размерами, условиями обработки и методами испытаний. Общие свойства материалов не следует рассматривать как гарантированные характеристики продукции.

---

Инженерная и материальная поддержка от MJ FLEX.

Компания MJ FLEX оказывает поддержку проектам по защите кабелей, начиная с первоначального выбора материалов и заканчивая проектированием, созданием прототипов, тестированием и серийным производством.

Наши инженерно-производственные возможности включают в себя:

• Выбор материалов и продукции
• Сравнение характеристик и альтернативных материалов
• Оптимизация структуры изделия и плетения
• Индивидуальные размеры, цвета и конструкции.
• Огнестойкие, термостойкие и износостойкие решения
• Конструкции для экранирования от электромагнитных помех и заземления
• Разработка прототипов и образцов
• Поддержка тестирования и проверки продукции
• Оптимизация затрат и разработка альтернативных продуктов
• Производство по OEM и ODM заказам

Для проектов по замене оборудования заказчики могут предоставить существующий образец, чертеж, спецификацию или целевой продукт. Для новых проектов по разработке наша команда может оценить условия эксплуатации и порекомендовать подходящий материал и конструкцию изделия для испытаний.

---

Часто задаваемые вопросы

Какой материал чаще всего используется для изготовления оплетки для кабелей?

ПЭТ широко используется для изготовления универсальных расширяющихся плетеных рукавов, поскольку обеспечивает практичный баланс гибкости, износостойкости, расширяемости и стоимости. В областях применения, связанных с высокими температурами, воздействием сильных химических веществ или жесткими механическими воздействиями, могут потребоваться конструкции из PA66, PPS, PEEK, PFA, арамида, стекловолокна или металла.

Какие материалы подходят для защиты кабелей от высоких температур?

Для применения в условиях повышенных температур могут быть использованы полифениленсульфид (PPS), полиэфирэфиркетон (PEEK), полифлавоноид (PFA), мета-арамид, стекловолокно, базальтовое волокно и металлические оплетки. Правильный выбор зависит от температурного профиля, продолжительности воздействия, требований к изоляции, гибкости и окружающей среды.

Какие материалы используются для защиты от истирания и порезов?

ПЭТ и ПА66 обычно используются для общей защиты от истирания. Пара-арамид и СВМПЭ могут выдерживать более жесткие требования к защите от истирания или порезов, а оплетка из нержавеющей стали может рассматриваться для защиты от сильного внешнего механического воздействия.

Какой материал подходит для экранирования от электромагнитных помех?

Медная оплетка обычно используется там, где требуется высокая электропроводность, заземление или экранирование от электромагнитных помех. Нержавеющая сталь и гибридные металлотекстильные конструкции могут быть подходящими, когда экранирование должно сочетаться с механическими, коррозионными или температурными характеристиками. Окончательная эффективность экранирования должна быть подтверждена в рамках всей кабельной системы.

Может ли компания MJ FLEX разрабатывать материалы или конструкции изделий по индивидуальному заказу?

Да. Компания MJ FLEX оказывает поддержку в сравнении материалов, подборе нестандартных размеров, разработке конструкции изделия, создании прототипов и тестировании для удовлетворения специфических требований к защите кабелей. Коммерческая целесообразность зависит от требуемых характеристик, количества, наличия сырья и стандартов проверки.

---
