Почему стоит выбрать плетеный разделительный ткацкий станок STW-PET-W?
1. Следуйте по сложным маршрутам движения транспортных средств.
Вязаная волнообразная структура изгибается вокруг углов и меняет профиль страховочной системы.

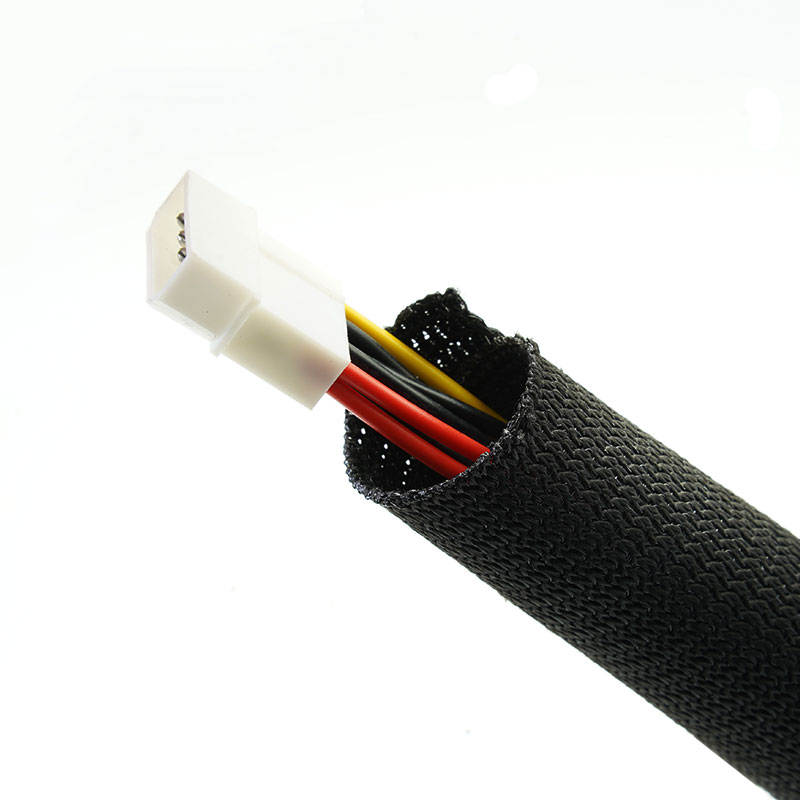

2. Установка скоростного жгута проводов
Боковой ввод позволяет подключать кабели без необходимости протягивания через закрытую трубку.
3. Защитите кабели вблизи панелей.
Текстильное покрытие снижает износ куртки в местах соприкосновения с конструкциями автомобиля.
4. Упростить обслуживание и разветвление сети.
Раздельный ткацкий станок открывается локально для выхода и технического обслуживания.

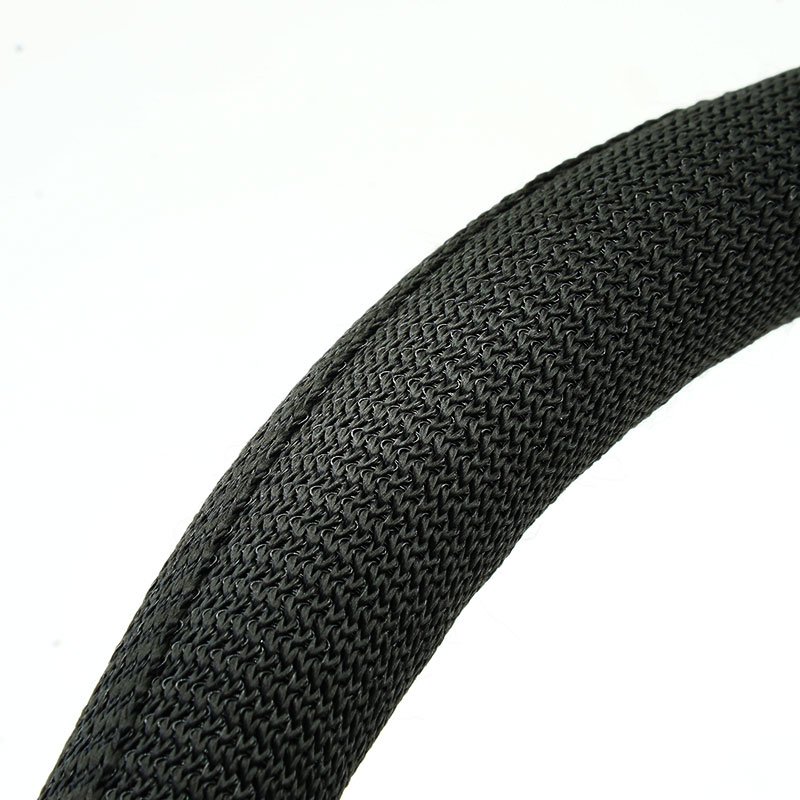

1. Волнообразная структура, связанная по основе
Обеспечивает гибкое текстильное покрытие.

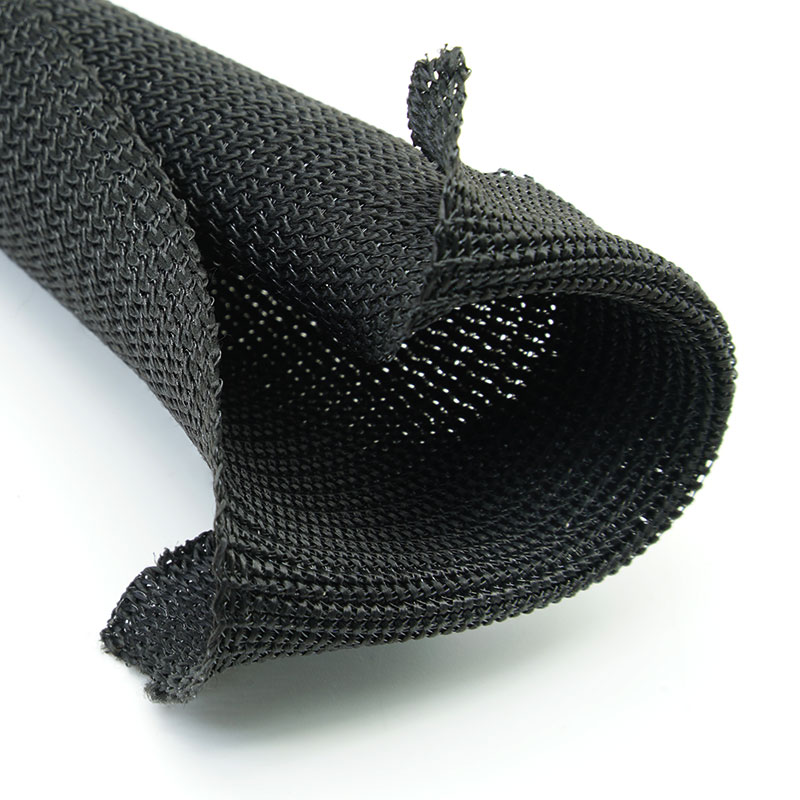

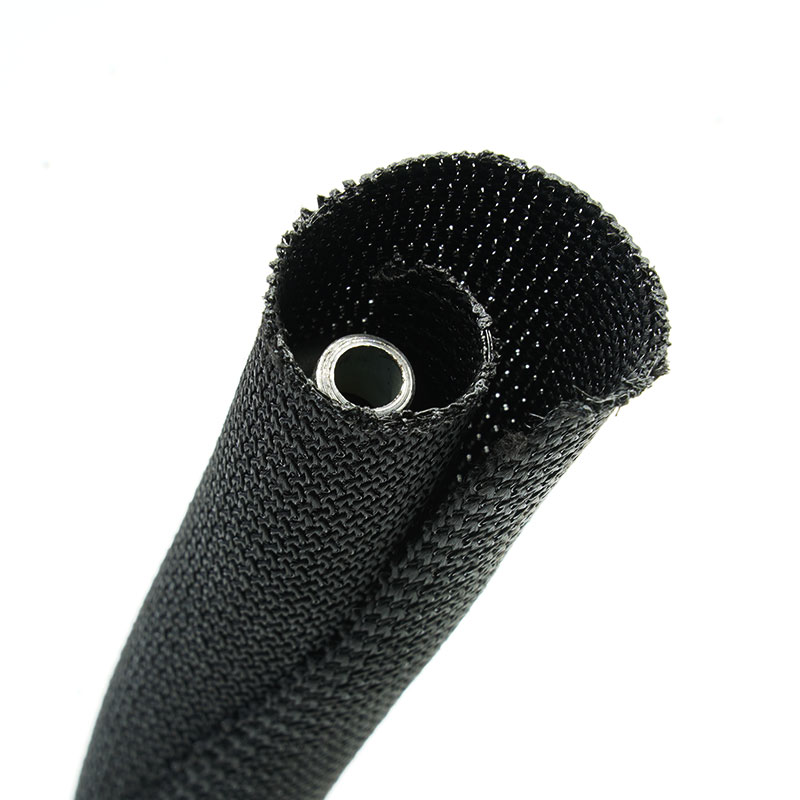

2. Раздельный обтекаемый профиль
Поддерживает установку сбоку.
3. Гибкость маршрутизации в автомобильной отрасли
Изгибается и образует неровные пучки.
4. Конструкция, щадящая ветки.
Обеспечивает возможность вывода локальных проводов.
5. Защита от истирания
Помогает уменьшить износ оболочки кабеля.
6. Легкая альтернатива
Позволяет избежать использования громоздких жестких трубопроводов в защищаемых зонах.
7. Изготовление жгутов проводов на заказ.
Можно ознакомиться с размерами, длиной и упаковкой.
| Материал | ПЭТ мультифиламент+монофиламент |
| Строительство | Раздельный ткацкий станок для вязания основы |
| Перекрывать | ≥35% |
| Рабочая температура | от -40°C до +150°C |
| Температура плавления | 240±10°C |
| Воспламеняемость | UL94 V0, FMVSS302, GB8410-2006 |
| Стандартный цвет | Черный, другие цвета — при условии минимального объема заказа. |
| Сертификация | Соответствует требованиям RoHS, REACH, не содержит галогенов. |
| Без галогенов | Да |
| Устойчивость к УФ-излучению | Да |
| Режущий инструмент | Лезвие или горячий нож |
| Поставлять | Рулоны или нарезанные отрезки |
Технические характеристики
Номер детали | ID (мм) | | Ширина разброса
(мм) | Диапазон диаметров пучка (мм) | Упаковка Длина (м/катушка) |
Мин | Макс |
STW-PET-005-BK-W | 5 | 7 | 25±4 | 4 | 6 | 200 |
STW-PET-008-BK-W | 8 | 10 | 40±4 | 6 | 9 | 100 |
STW-PET-010-BK-W | 10 | 12 | 45±4 | 8 | 11 | 80 |
STW-PET-013-BK-W | 13 | 15 | 65±5 | 12 | 15 | 50 |
STW-PET-016-BK-W | 16 | 18 | 77±5 | 15 | 18 | 100 |
STW-PET-019-BK-W | 19 | 21 | 97±5 | 18 | 22 | 100 |
| | | | 23 | 26 | 50 |
| | | | 28 | 30 | 50 |
| | | | 29 | 34 | 50 |
| | | | 35 | 40 | 50 |
| | | | 48 | 52 | 25 |
● Примечание: Выберите размер в соответствии с фактическим диаметром пучка и обеспечьте перекрытие не менее 35% после установки.
Типичные области применения
Жгуты проводов приборной панели
Проводка прокладывалась по разветвленным линиям через замкнутые внутренние пространства.
Системы дверей и сидений
Защищает гибкие жгуты проводов вокруг движущихся модулей.
Электропроводка кузова и крыши
Содержит длинные кабельные трассы за декоративными панелями.
Промышленное оборудование
Организует прокладку проводов датчиков вокруг рам и изгибов.
Бытовая техника
Защищает внутренние кабельные соединения вблизи корпусов.
Измерьте минимальный и максимальный диаметр пучка, расположение ветвей и радиус изгиба. Выберите размер, который надежно закрывается, не сплющивая вязаный профиль. Укажите устойчивость к истиранию, движению, температуре и воздействию жидкостей. Используйте проверенный огнестойкий или высокотемпературный материал, если в проекте указаны эти свойства.
Доступна индивидуальная настройка.
Номинальный размер — соответствует диапазону длины кабеля.
Плотность вязания – скорректирована для обеспечения оптимального покрытия и эластичности.
Длина отрезанных отрезков - подготавливается в зоне страховки.
Этикетки и упаковка — доступны OEM-комплекты и продукция под собственной торговой маркой.
Тестирование и соответствие требованиям
Стандарт STW-PET-W предназначен для механической организации кабелей и защиты от истирания. Для подтверждения огнестойкости, термостойкости, пригодности для использования в автомобильной промышленности и при воздействии химических веществ требуются точные данные о конструкции. Для подтвержденных типов нитей могут быть предоставлены декларации о составе материала.
Идентификация пряжи — проверяются материал и цвет.
Контроль профиля вязаного полотна — отслеживается однородность волн и наличие дефектов.
Проверка соответствия размерам — проверяются застежка и размеры.
Выпуск упаковки: длина, этикетки и количество подтверждены.
01. Чем это отличается от тканого слинга?
Вязание по основе создает петлеобразную, гибкую волнообразную структуру; тканое полотно имеет другое переплетение нитей и другую поверхность.
02. Могут ли кабели выходить вдоль маршрута?
Да. Разделенный профиль открывается локально для филиалов.
03. Стандартная версия имеет огнестойкость?
Только при наличии подтверждающих данных испытаний, проведенных для конкретной конструкции.
Запросить образец или коммерческое предложение
Укажите тип комплекта, условия установки, требуемые характеристики, длину и количество отрезков. Компания MJ FLEX порекомендует подходящую конструкцию и организует предоставление образца или коммерческого предложения.
