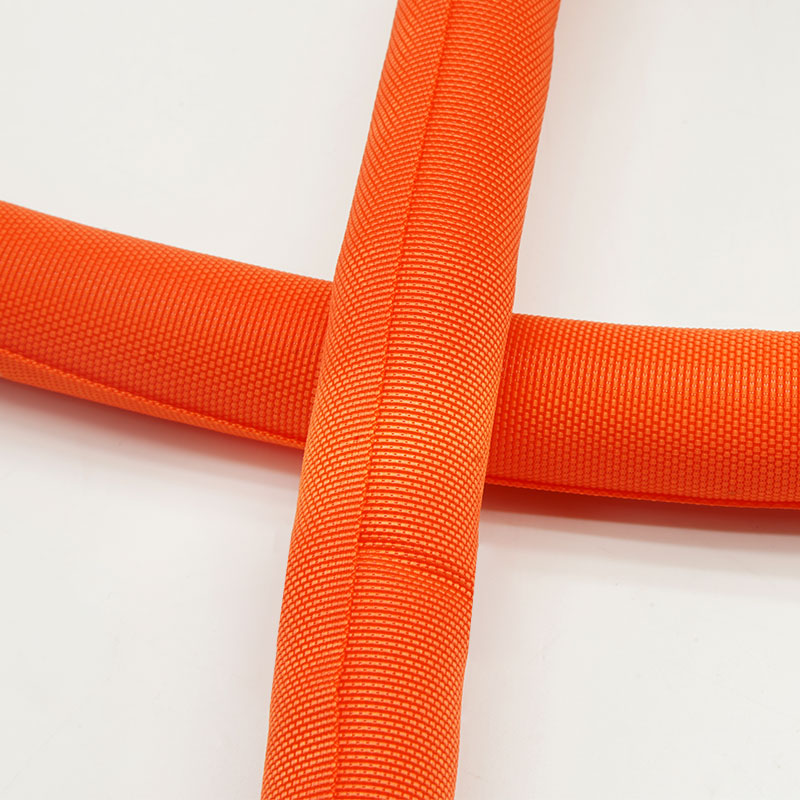

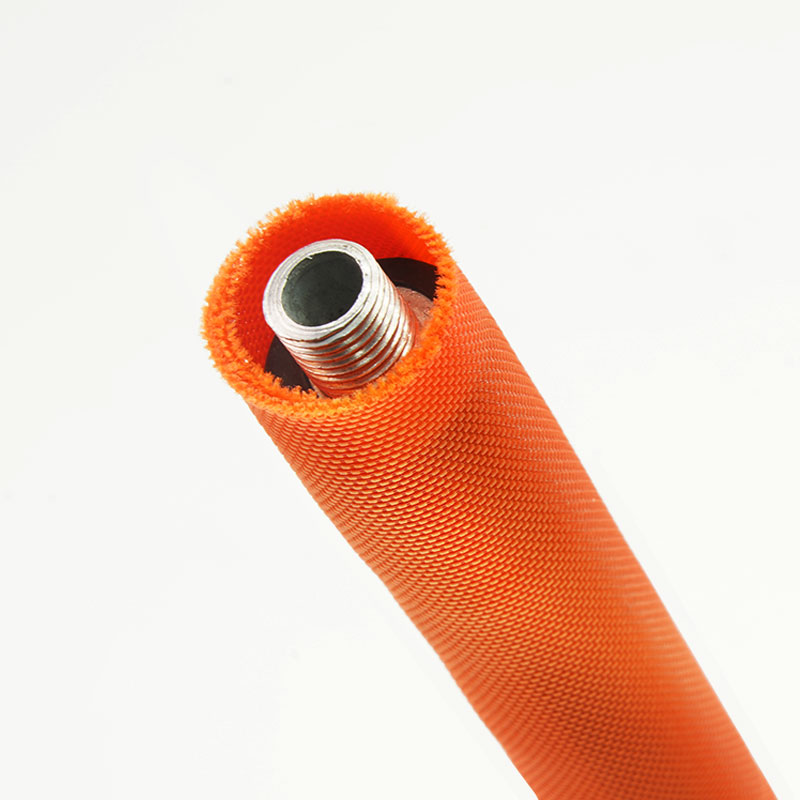

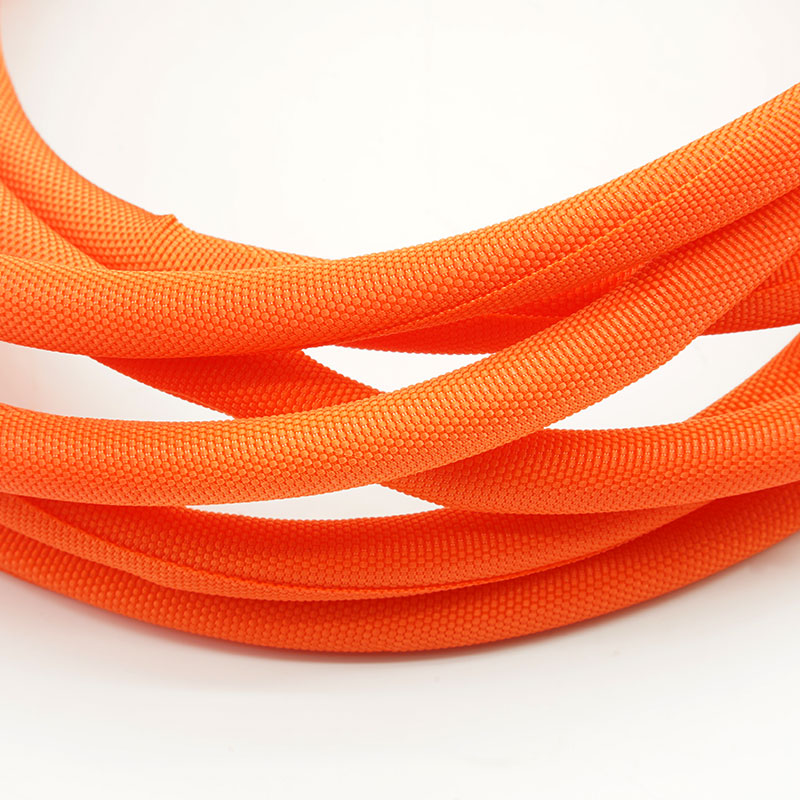

Почему стоит выбрать тканый рукав STW-PET-HT для обертывания вокруг изделия?
Главный вопрос при выборе этого рукава заключается не просто в том, выдерживает ли ткань высокие температуры. Важно, чтобы готовый рукав продолжал покрывать обвязку при воздействии тепла.
STW-PET-HT решает эту проблему благодаря своей самозакрывающейся конструкции. Разделение позволяет устанавливать гильзу поверх существующей проводки, а ее герметичность помогает удерживать отверстие на месте при температуре 175°C.
1. Закрытый профиль при 175 °C
Конструкция рукава предусматривает, что он не должен раскрываться или расходиться при указанной температуре.
2. Охват по всей области разделения
Обмотанные края помогают скрыть провода там, где в противном случае отверстие могло бы их оголить.
3. Установка поверх собранных жгутов проводов.
Наденьте защитную оболочку на провода, не снимая клеммы или разъемы.
4. Доступ для внесения последующих изменений.
Раздельная конструкция облегчает установку и переделку жгутов проводов.
5. Конструкция ткани
Предлагает текстильную оболочку для прокладки автомобильных проводов.
6. Гибкая посадка вдоль ремней безопасности.
Следует заданному маршруту, включая повороты и изменения направления.
7. Расчет размеров с учетом специфики проекта
Размер рукава можно выбрать в соответствии с фактическим диаметром жгута проводов и условиями установки.
| Материал | ПЭТ мультифиламент+монофиламент |
| Главная особенность | Остается закрытым при температуре 175 °C, не раскрываясь и не распространяясь. |
| Перекрывать | ≥35% |
| Рабочая температура | от -40°C до +150°C |
| Температура плавления | 240±10°C |
| Воспламеняемость | UL94V0, FMVSS302 |
| Износостойкость | См. ISO 6722 |
| Устойчивость к старению | См. ISO 6722 |
| Жидкостное сопротивление | См. GMW14327 |
| Стандартный цвет | Апельсин |
| Сертификация | Соответствует требованиям RoHS, REACH, не содержит галогенов. |
| Без галогенов | Да |
| Режущий инструмент | Лезвие или горячий нож |
Технические характеристики
Номер детали | Номинальный размер (мм) | Ширина разброса
(мм) | Диапазон диаметров пучка (мм) | Упаковка Длина (м/катушка) |
Мин | Макс |
STW-PET-003-OR-HT | Φ3 | 25±2 | 2 | 4 | 100 |
STW-PET-005-ОР-ГТ | Φ5 | 29±2 | 4 | 6 | 100 |
STW-PET-006-ОР-ГТ | Φ6 | 34±2 | 4 | 7 | 100 |
STW-PET-008-ОР-ГТ | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-ОР-ГТ | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-ОР-ГТ | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-ОР-ГТ | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-ОР-ГТ | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Примечание: Выберите размер в соответствии с фактическим диаметром пучка и обеспечьте перекрытие не менее 35% после установки.
Типичные области применения
Проводка вблизи зон с повышенной температурой
В тех участках жгута проводов, где воздействие высоких температур создает проблемы с надежностью соединения, материал STW-PET-HT помогает удерживать оболочку вокруг проводов.
Предварительно собранные автомобильные жгуты проводов
Соединительные элементы и ответвления могут препятствовать навинчиванию цельной трубки на жгут проводов. Раздельная конструкция позволяет выполнить установку после сборки.
Секции жгута проводов, требующие проверки или доработки.
Обтекаемая форма обеспечивает доступ к проводке без необходимости обрезать постоянно закрытую трубку.
Маршруты с поворотами и изменениями диаметра
Эти области следует проверить при выборе размера, чтобы убедиться, что рукав обеспечивает надлежащее покрытие по всей длине.
Начните с определения внешнего диаметра жгута проводов, затем определите его самое широкое сечение, изгибы, ответвления и места расположения разъемов. Укажите, где оболочка будет подвергаться воздействию тепла, ожидаемую температуру и продолжительность воздействия. Эти данные позволят нам проверить как размер, так и соответствие заявленных температурных характеристик условиям эксплуатации.
Доступна индивидуальная настройка.
Компания MJ FLEX может обсудить с вами размеры, длину отрезка, цвет и требования к упаковке. Для индивидуального заказа, пожалуйста, предоставьте чертеж жгута или диапазон диаметров, необходимую длину рукава для каждого жгута, годовой объем потребления и любые указанные условия температурных испытаний.
Тестирование и соответствие требованиям
Температурные характеристики и параметры закрытия должны соответствовать результатам испытаний для конкретной конструкции STW-PET-HT. Если ваш проект требует определенной продолжительности термического старения, испытания на огнестойкость или соответствия автомобильным стандартам, сообщите об этом до утверждения, чтобы можно было проверить соответствующие подтверждающие документы.
Утвержденный образец и спецификация служат ориентиром для производства. Ключевые проверки должны включать размеры рукава, внешний вид и соответствие готового рукава согласованному диаметру жгута. Любые специфические для проекта приемочные испытания при температуре 175°C должны быть описаны в утвержденной спецификации.
01. Чем STW-PET-HT отличается от стандартного рукава из расщепленной ткани?
Его отличительной особенностью является то, что самозакрывающееся отверстие остается закрытым при температуре 175 °C, а не расходится.
02. Означает ли «175°C», что втулка может непрерывно работать при этой температуре?
В документе описывается поведение затвора при температуре 175°C. Допустимое время воздействия и непрерывная рабочая температура должны быть подтверждены соответствующими техническими условиями и условиями испытаний.
03. Можно ли установить его после монтажа разъемов?
Да. Раздельная конструкция позволяет обернуть рукав вокруг собранной обвязки.
04. Какая информация необходима для рекомендации размера?
Пожалуйста, укажите диапазон диаметров жгута проводов, самую широкую точку, схему прокладки и любые участки, подверженные воздействию тепла.
Запросить образец или коммерческое предложение
Отправьте в MJ FLEX диаметр вашей жгута проводов, чертеж применения, ожидаемую температуру и время воздействия. Мы сможем оценить требования к посадке и порекомендовать подходящий размер STW-PET-HT для тестирования.
