Почему стоит выбрать BRS-PET-HD?
• Улучшить покрытие кабеля
Плотное плетение уменьшает количество открытых участков в оплетке, помогая скрыть оголенные проводники, провода разных цветов и пучки неправильной формы.
• Создайте более аккуратный внешний вид упряжи.
ПЭТ обеспечивает легкий защитный барьер от истирания и царапин.
• Защита без громоздких кабельных каналов.
Легкая сетка из ПЭТ помогает уменьшить обычное трение, сохраняя при этом гибкость и воздухопроницаемость.
• Подходят для различных типов соединителей и изменений диаметра.
Растягивающаяся оплетка увеличивается в размере для установки и сжимается вокруг пучка кабелей при выборе правильного размера.

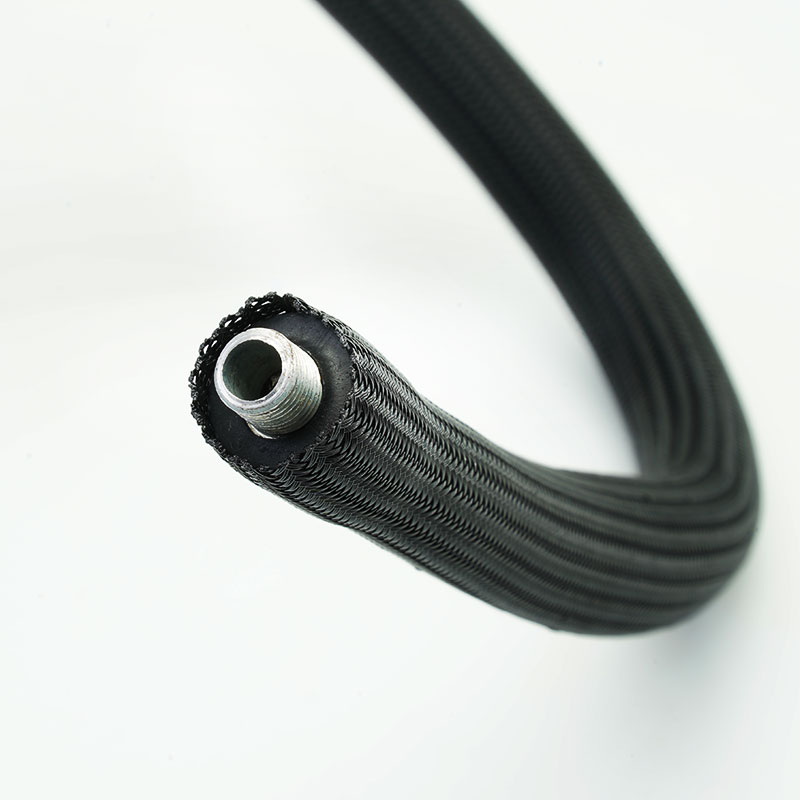

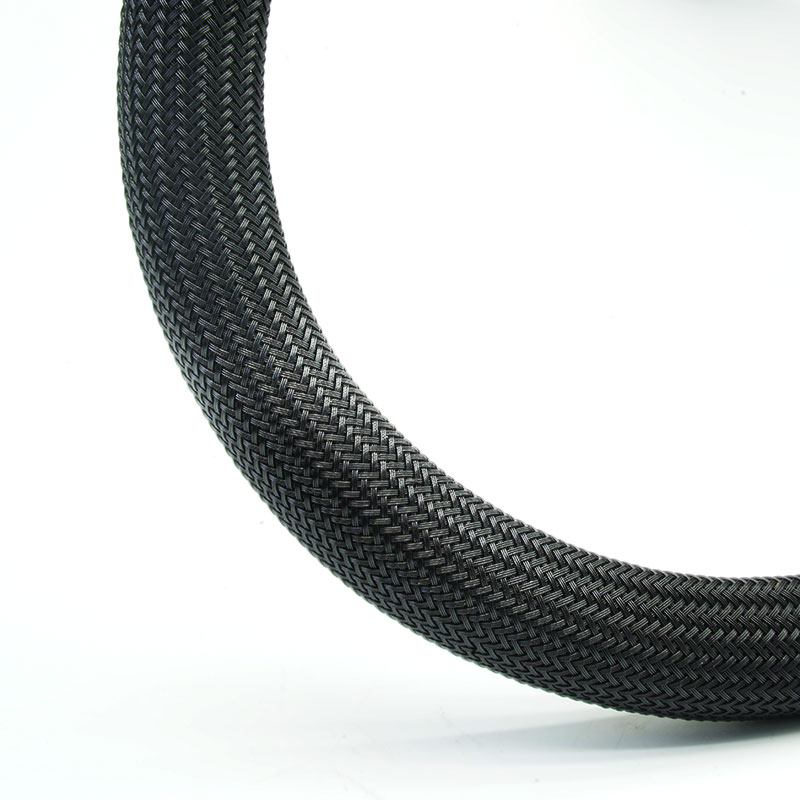

1. Высокоплотная плетеная конструкция
Эта плетеная оплетка высокой плотности обеспечивает лучшую визуальную защиту, чем обычные изделия с открытым плетением.
2. Расширяемая сетчатая структура

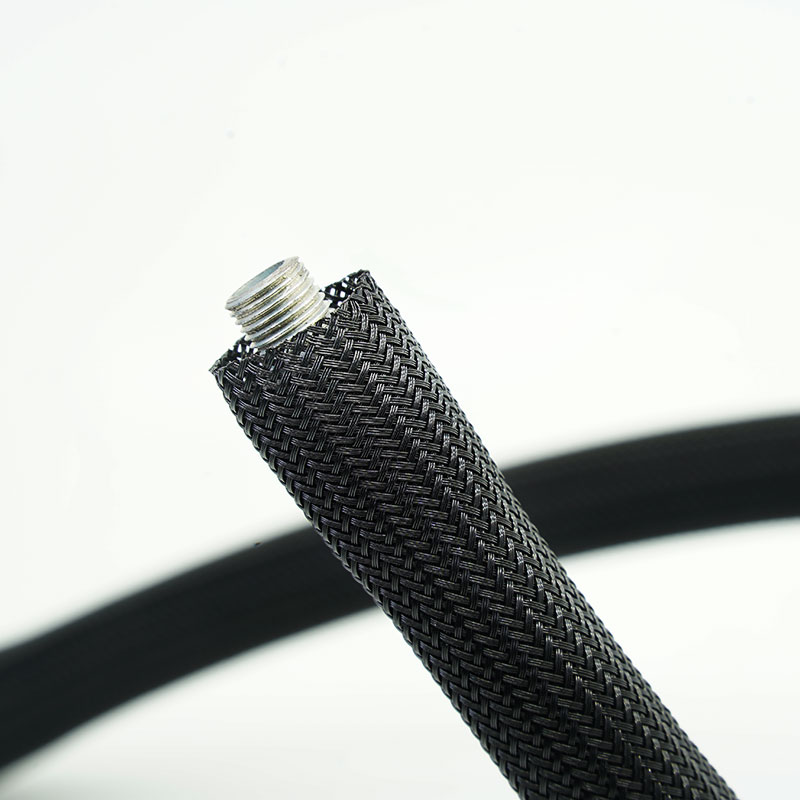

Оплетка из сетчатого материала подходит для кабелей определенного диаметра и может проходить через множество разъемов во время монтажа.
3. Улучшенная скрытность проводов.
Помогает скрыть смешанные цвета, маркировку и неравномерное расположение кабелей внутри жгута.
4. Легкая защита от истирания
Создает гибкий барьер, который помогает уменьшить обычное трение и истирание оболочки кабеля.
5. Гибкая прокладка жгута проводов.
Изгибается вместе с кабельными жгутами и следует умеренным изменениям профиля жгута.
6. Аккуратная отделка для организации кабелей.
Кабельная сетка обеспечивает аккуратный внешний вид проводки оборудования и видимых заказчику узлов.
7. Пользовательские OEM-конфигурации
Номинальный размер, плотность плетения, цвет, длина отрезка и упаковка могут быть согласованы с требованиями проекта.
| Материал | ПЭТ монофиламент |
| Строительство | Плотная расширяющаяся коса |
| Рабочая температура | от -40°C до +125°C |
| Температура плавления | 240±10°C |
| Воспламеняемость | UL 94 V0,VW-1 |
| Стандартный цвет | Черный, оранжевый |
| Диапазон размеров | Номинальные размеры, специфичные для проекта. |
| Сертификация | Соответствует требованиям RoHS, REACH, не содержит галогенов. |
| Режущий инструмент | Горячий нож |
| Форма поставки | Рулоны оптом или нарезанные по индивидуальному заказу отрезки. |
Технические характеристики
Номер детали | Ширина в разложенном виде (Ш) | Расширенный диапазон (мм) | Стена Толщина (мм) | Упаковка Длина (м/катушка) |
Дюйм | mm | Мини) | Макс.(О) |
BRS-PET-002-HD | 5/64" | 2 | 2 | 2 | 0,80±0,10 | 800 |
BRS-PET-003-HD | 1/8 дюйма | 3 | 2 | 3 | 0,80±0,10 | 800 |
BRS-PET-006-HD | 1/4 дюйма | 6 | 4 | 6 | 0,80±0,10 | 500 |
BRS-PET-008-HD | 5/16” | 8 | 6 | 8 | 0,80±0,10 | 350 |
BRS-PET-009-HD | 23/64" | 9 | 7 | 10 | 0,80±0,10 | 350 |
BRS-PET-010-HD | 3/8 дюйма | 10 | 8 | 11 | 0,80±0,10 | 350 |
BRS-PET-012-HD | 1/2 дюйма | 12 | 9 | 13 | 0,80±0,10 | 300 |
BRS-PET-016-HD | 5/8” | 16 | 13 | 17 | 0,80±0,10 | 250 |
BRS-PET-020-HD | 3/4 дюйма | 20 | 16 | 20 | 0,80±0,10 | 200 |
Типичные области применения
Автомобильные жгуты проводов салона
Подходит для прокладки проводов разных цветов за приборной панелью, консолями, сиденьями и элементами отделки, обеспечивая при этом гибкость маршрутизации.
Промышленное оборудование и панели управления
Обеспечивает упорядоченное расположение кабелей датчиков, сигналов и управления, а также помогает уменьшить контакт оболочки с рамами и кромками корпусов.
бытовая техника
Улучшает внешний вид внутренних кабельных групп и защищает провода от обычного контакта с корпусом.
Электронное и коммуникационное оборудование
Содержит компактные блоки данных, питания и сигналов, где важны как аккуратный внешний вид, так и вентиляция.
Робототехника и автоматизированное оборудование
Обеспечивает легкое покрытие для гибких кабельных групп, проложенных через защищенные движущиеся или служебные зоны.
Измерьте минимальный и максимальный диаметр кабельного пучка, а также самый большой разъем или фитинг, через который должна проходить защитная гильза. Выберите номинальный размер, обеспечивающий необходимое покрытие при монтаже без непрерывной работы при максимальном расширении. Большее расширение увеличивает угол оплетки и уменьшает площадь покрытия, поэтому проекты со строгими требованиями к скрытности следует оценивать непосредственно на самом пучке. Также укажите радиус изгиба, подвижность, износостойкость, температуру, воздействие жидкостей, цвет и требования к длине отрезка.
Доступна индивидуальная настройка.
Номинальный диаметр и диапазон расширения — размеры рассчитаны с учетом длины кабельного пучка, зазора между разъемами и зоны покрытия.
Плотность плетения и конфигурация пряжи — пересмотрены для обеспечения баланса между площадью покрытия, гибкостью и весом, а также требованиями к монтажу.
Цвета и идентификация — стандартный черный цвет плюс цвета проекта или варианты с разметкой в зависимости от минимального объема заказа и наличия пряжи.
Возможна нарезка на отрезки и упаковка: горячая резка или другая согласованная подготовка концов, маркированные отрезки, катушки, мешки и картонные коробки от производителя.
Тестирование и соответствие требованиям
Для подтвержденной конструкции могут быть доступны декларации соответствия материалам, таким как RoHS и REACH. Стандартный BRS-PET-HD не следует представлять как огнестойкий, устойчивый к УФ-излучению или подходящий для определенного температурного класса, если точная поставляемая версия не подтверждена соответствующими данными испытаний. Покрытие и расширение следует проверять при фактическом диаметре установленного изделия, поскольку открытость оплетки изменяется по мере расширения рукава.
Проверка ПЭТ-пряжи — Идентификация материала, цвет и состояние поступающей пряжи проверяются на соответствие утвержденной спецификации.
Контроль плотности плетения: в процессе производства контролируется распределение пряжи, равномерность покрытия и наличие видимых отверстий.
Проверка размеров и расширения — номинальные размеры и соответствие проверяются с использованием контролируемых диаметров пучка.
Контроль качества поверхности — проверяются обрывы волокон, загрязнения, петли и другие видимые дефекты плетения.
Окончательное подтверждение заказа — длина, количество, этикетки, упаковка и необходимые документы подтверждаются перед отгрузкой.
01. Чем BRS-PET-HD отличается от стандартной плетеной ПЭТ-оплетки?
В ней используется более плотная оплетка, обеспечивающая большее визуальное покрытие и более равномерный внешний вид. Точное покрытие зависит от диаметра устанавливаемого изделия.
02. Влияет ли расширение на покрытие кабельного телевидения?
Да. По мере расширения оболочки угол плетения увеличивается, и видимые зазоры возрастают. Выберите размер, используя как длину кабельного жгута, так и необходимую площадь покрытия.

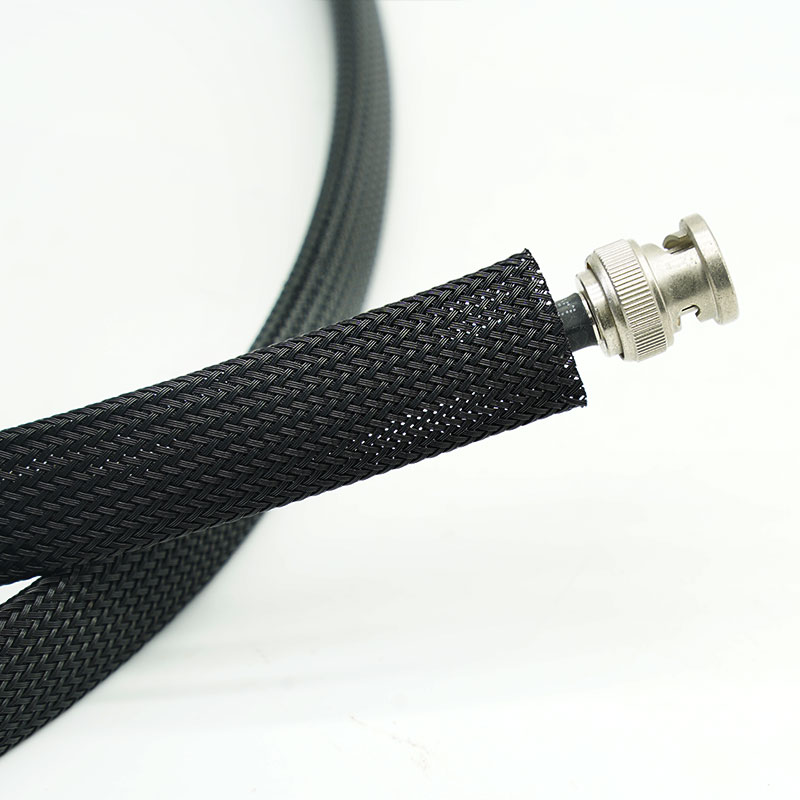

03.Может ли он проходить через разъемы?
Да, если выбранная конструкция имеет достаточный запас расширения для самого большого соединителя. Укажите размеры соединителя для подтверждения.
04. Можно ли заказать цвета на заказ?
Да, при условии наличия ПЭТ-пряжи, допустимых цветовых отклонений и минимального объема заказа.
05. Как следует обработать концы рукава?
Для предотвращения расслоения ПЭТ-оплетку обычно разрезают горячим воздухом. Окончательный метод резки должен соответствовать процессу сборки и требованиям к внешнему виду.
Запросить образец или коммерческое предложение
Укажите диапазон размеров кабельных пучков, максимальные габариты разъемов, требуемое покрытие, условия установки, цвет, длину отрезка и количество заказа. Компания MJ FLEX порекомендует подходящую конструкцию BRS-PET-HD и организует отправку образца или предоставление коммерческого предложения.
