Огнестойкая ПЭТ-оплетка для кабелей, расширяющаяся, из плетеной сетки. EN45545

MJ FLEX BRS-PET-FR-EN45545 — это огнестойкая расширяющаяся ПЭТ-оболочка, разработанная для железнодорожной проводки и бортового электрооборудования. Указанная конструкция соответствует стандартам EN 45545-2 R22 и R23 на уровне опасности HL3, а её открытая оплетка расширяется над разъемами и защищает кабельные пучки от обычного истирания. Размер и конструкция изделия должны соответствовать заказанному размеру и конструкции.

  • Материал :

    PET Monofilament

  • Рабочая температура :

    -40℃~ +150℃

  • Температура плавления :

    240+(-)10℃

  • Воспламеняемость :

    EN 45545-2 R22/R23 HL3

  • Стандартный цвет :

    Black

  • Сертификация :

    RoHS, REACH, halogen free and applicable EN 45545-2 report

  • Минимальный объем заказа :

    1 Spool

  • Почему стоит выбрать BRS-PET-FR-HL3?

    • Удовлетворение требований пожарной безопасности на железных дорогах

    Поддерживает проекты, в которых для указанных конструкций указаны стандарты EN 45545-2 R22 и R23 HL3.

    • Защитите жгуты проводов с клеммами.

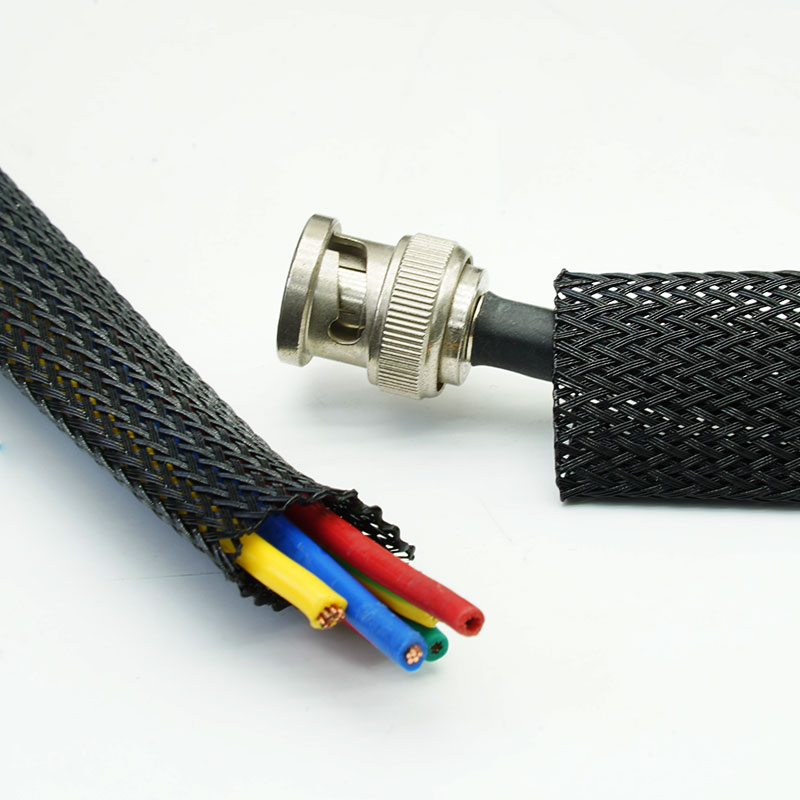

    Растягивающаяся оплетка проходит поверх разъемов без необходимости использования разъемной втулки.

    • Снижение неопределенности при одобрении.

    Перед подтверждением заказа можно подобрать документы, соответствующие предлагаемой конструкции.

    • Сочетание соответствия стандартам и защиты кабеля.

    Обеспечивает огнестойкость, защиту от истирания и упорядоченную прокладку в одном легком рукаве.



    Основные характеристики

    1. EN 45545-2 R22 и R23 HL3
    Данная конструкция соответствует строгим требованиям к уровню опасности на железной дороге.
    2. Огнестойкая мононить из ПЭТ
    Обеспечивает баланс между контролируемым распространением пламени и практичной защитой с помощью страховочного пояса.
    3. Расширяемый сквозной разъем
    Подходит для подключения клемм и изменения диаметра жгутов проводов.
    4. Износостойкая открытая коса
    Помогает уменьшить износ защитной оболочки в шкафах, транспортных средствах и модулях оборудования.
    5. Гибкое, легкое покрытие
    Маршруты, обходящие повороты, без громоздких жестких трубопроводов.
    6. Подходит для резки горячим ножом.
    Обеспечивает герметичность торцов для более аккуратной сборки.
    7. Документационная поддержка
    Соответствующие отчеты и декларации о материалах доступны для ознакомления.



    Технические данные

    МатериалОгнестойкая мононить из ПЭТ
    СтроительствоРастягивающаяся коса
    Рабочая температураот -40°C до +150°C
    Температура плавления240±10°C
    ВоспламеняемостьEN 45545-2 R22/R23 HL3
    ИзносостойкостьСередина
    Толщина стенки0,65 ± 0,05 мм
    Стандартный цветЧерный; другие цвета доступны по запросу.
    СертификацияСоответствует требованиям RoHS, REACH, не содержит галогенов и имеет соответствующий сертификат EN 45545-2.
    Без галогеновДа
    Устойчивость к УФ-излучениюДа
    Режущий инструментГорячий нож

    Технические характеристики
    Номер детали
    Ширина в разложенном виде (Ш)
    Расширенный диапазон (мм)
    Стена
    Толщина
    (мм)
    Упаковка
    Длина
    (м/катушка)
    Дюйм
    mm
    Мини)
    Макс.(О)
    BRS-PET-003-BK-FR-HL3
    1/8 дюйма
    		316
    0,65±0,05
    		1000
    BRS-PET-006-BK-FR-HL3
    1/4 дюйма
    		639
    0,65±0,05
    		500
    BRS-PET-008-BK-FR-HL3
    5/16”
    		8512
    0,65±0,05
    		350
    BRS-PET-010-BK-FR-HL3
    3/8 дюйма
    		10717
    0,65±0,05
    		350
    BRS-PET-012-BK-FR-HL3
    1/2 дюйма
    		12820
    0,65±0,05
    		350
    BRS-PET-016-BK-FR-HL3
    5/8”
    		161027
    0,65±0,05
    		250
    BRS-PET-018-BK-FR-HL3
    11/16"
    		181229
    0,65±0,05
    		250
    BRS-PET-020-BK-FR-HL3
    3/4 дюйма
    		201432
    0,65±0,05
    		200
    BRS-PET-025-BK-FR-HL3
    1”
    		251835
    0,65±0,05
    		200
    BRS-PET-032-BK-FR-HL3
    1-1/4”
    		322050
    0,65±0,05
    		150
    BRS-PET-038-BK-FR-HL3
    1-1/2”
    		383060
    0,65±0,05
    		100
    BRS-PET-045-BK-FR-HL3
    1-3/4”
    		453575
    0,65±0,05
    		100
    BRS-PET-050-BK-FR-HL3
    2”
    		504080
    0,65±0,05
    		100
    BRS-PET-064-BK-FR-HL3
    2-1/2”
    		6445105
    0,65±0,05
    		50
    BRS-PET-076-BK-FR-HL3
    3”
    		7664120
    0,65±0,05
    		50
    BRS-PET-100-BK-FR-HL3
    4”
    		10080150
    0,65±0,05
    		50
    ● Примечание: Расширенный диапазон описывает геометрические возможности, а не предпочтительную точку непрерывной работы. Выбор диапазона, близкого к максимальному расширению, увеличивает раскрытие оплетки, уменьшает площадь покрытия и сокращает длину укладки.

    Типичные области применения
    Интерьеры подвижного состава
    Обеспечивает защиту проводки в пассажирском салоне, одновременно отвечая установленным требованиям пожарной безопасности на железной дороге.
    Кабины водителей и панели управления
    Организует прокладку сигнальной и управляющей проводки в ограниченных электрических пространствах.
    Системы дверей, освещения и отопления, вентиляции и кондиционирования воздуха.
    Уменьшает истирание движущихся или пригодных для использования жгутов проводов, проложенных через бортовое оборудование.
    Железнодорожные электрические шкафы
    Разделяет и защищает пучки силовых, коммуникационных и вспомогательных кабелей.
    Оборудование железнодорожной инфраструктуры
    Обеспечивает защиту кабелей в припутевом или станционном оборудовании, если в технической документации проекта предусмотрено проведение указанного испытания.



    Как выбрать

    Подтвердите требуемый набор параметров, уровень опасности, диаметр пучка проводов, максимальный диаметр разъема, рабочую температуру и место установки. Стандарт EN 45545-2 не взаимозаменяем со стандартами VW-1, UL 94 V-0, ECE R118 или FMVSS 302. Запросите соответствие отчета перед утверждением проекта.



    Доступна индивидуальная настройка.

    • Диаметр и расширение - Соответствует жгуту кабелей и сквозному разъему.

    • Нарезка на отрезки - Детали, нарезанные горячим ножом с соблюдением согласованных допусков.

    • Идентификация - Метки для обозначения проекта, партии и ссылки на отчет.

    • Упаковка - Изготовление рулонов нестандартной длины, коробок и под собственной торговой маркой.



    Тестирование и соответствие требованиям

    Указанная конструкция соответствует стандартам EN 45545-2 R22 и R23 на уровне HL3. Данное утверждение относится только к испытанному материалу и конструкции; оно не гарантирует безопасность всей жгутовой проводки или транспортного средства. Документация, подтверждающая соответствие требованиям RoHS, REACH и отсутствие галогенов, может быть предоставлена ​​в соответствующих случаях.

    Гарантия качества

    • Контролируемое огнестойкое сырье - Перед использованием проверяется наличие одобренного огнестойкого ПЭТ-материала.

    • осмотр оплетки - Контролируются диаметр, покрытие и количество оборванных нитей.

    • Прослеживаемость - Материалы и производственные партии сохраняются для отслеживания заказов.

    • Проверка документов - Отчеты и декларации проверяются на соответствие предоставленным строительным нормам.



    Обеспечение качества и поставок

    Контроль серийных поставок может осуществляться с помощью утвержденных номеров деталей, идентификации партий, контроля размеров, маркировки катушек, хранения производственных записей и согласованных уведомлений об изменениях. Изменения в составе материала, типе нити, конструкции оплетки, цвете, критически важных технологических процессах или производственных площадках должны быть рассмотрены до их внедрения, если они могут повлиять на утвержденные данные для железнодорожных перевозок.

    Часто задаваемые вопросы

    01. Соответствуют ли все размеры требованиям HL3?
    Необходимо подтвердить соответствие требуемого размера и типа конструкции требованиям отчета.
    02. Является ли EN 45545 тем же самым, что и VW-1?
    Нет. Они используют разные методы испытаний и критерии приемки.
    03. Может ли он проходить через разъемы?
    Да, в пределах расчетного диапазона расширения.
    04. Доступны ли отчеты?
    Соответствующие отчеты могут быть предоставлены после подтверждения завершения строительства.



    Запросить образец или коммерческое предложение

    Укажите диаметр пучка проводов, самый большой разъем, условия эксплуатации, требуемый стандарт испытаний, потребности в резке или упаковке, а также предполагаемое количество. Компания MJ FLEX порекомендует подходящую конструкцию и организует предоставление образца или коммерческого предложения.
