Почему стоит выбрать HPS-NY-S-T8?
• Снижает износ внешней оболочки шланга.
Нейлоновый слой помогает изолировать гидравлические шланги от многократного контакта с рамами машин, зажимами и соседними трубопроводами.
• Защитите узкие маршруты, не создавая излишнего объема.
Конструкция толщиной 0,8 мм подходит для установок, где ограничено доступное пространство и дополнительный диаметр втулки.
• Управление движением нескольких шлангов
Объединение расположенных рядом линий помогает уменьшить неконтролируемое трение и обеспечивает более упорядоченную маршрутизацию во время работы станка.

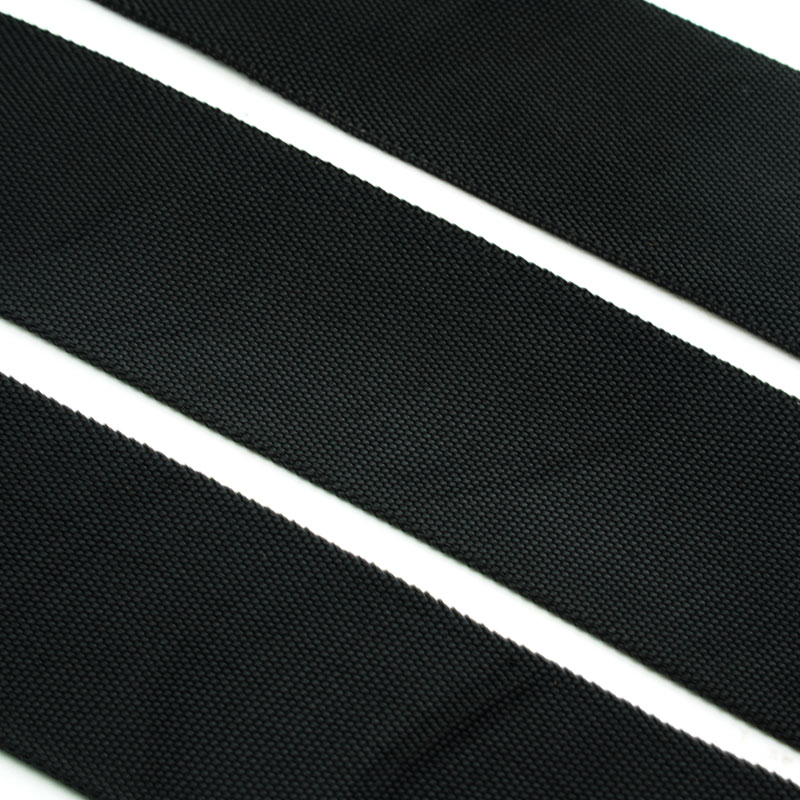

1.Номинальная толщина втулки 0,8 мм.
Обеспечивает легкий защитный слой для компактной прокладки гидравлических труб.

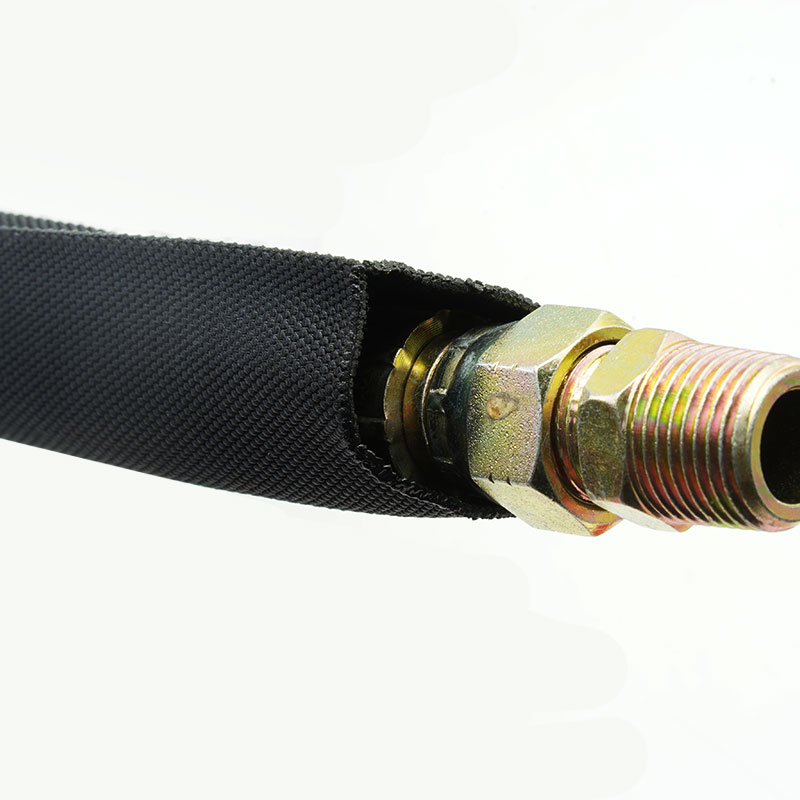

2.Защитный барьер от истирания
При правильной установке помогает уменьшить истирание и износ внешней оболочки шланга.

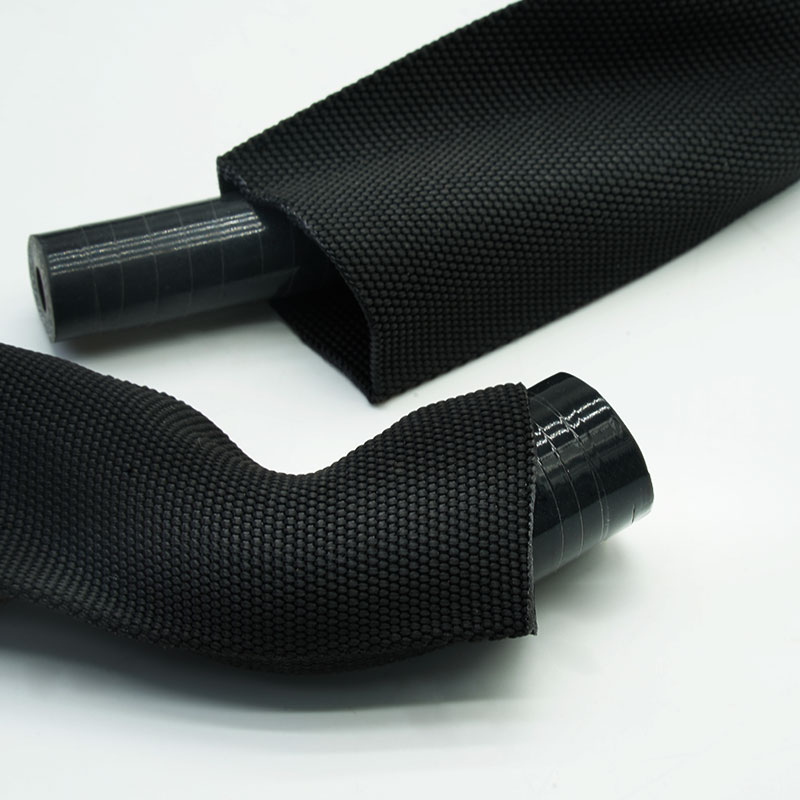

3.Гибкая система управления пучками шлангов
Подходит для изогнутых трасс и объединяет одну или несколько совместимых гидравлических линий.
4. Установка с малым объемом
В местах с ограниченным зазором обеспечивает меньший профиль, чем более толстые защитные рукава.

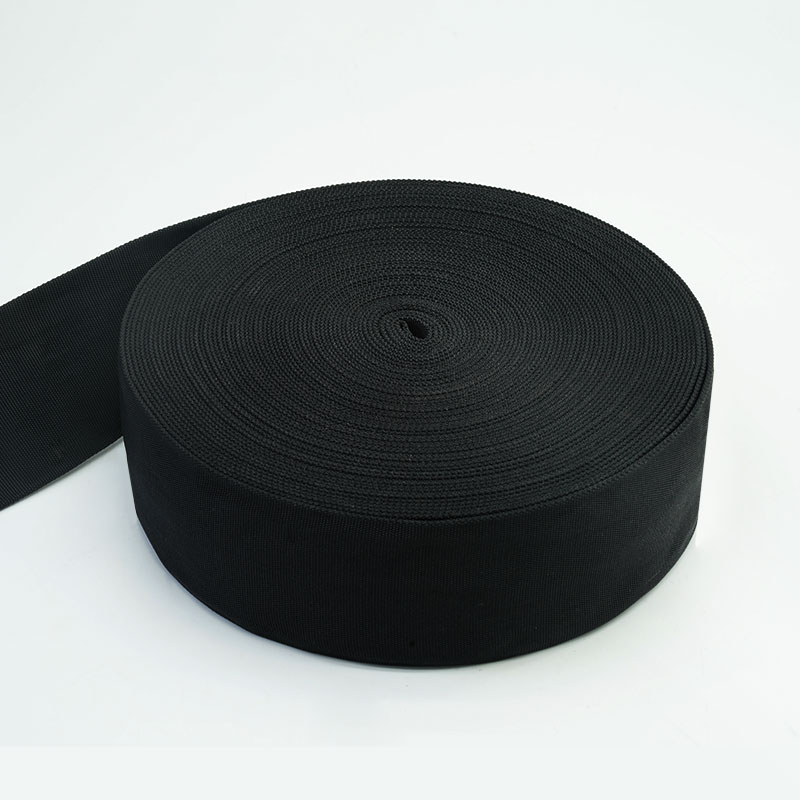

5.Пригодный для использования запас нарезанной длины
Возможно изготовление деталей заданной длины для многократной установки на оборудовании или шланговых соединениях.
6.Варианты индивидуальной настройки OEM
Для производственных программ можно проверить диаметр, длину, цвет, маркировку, обработку концов и упаковку.
| Материал | Нейлоновая мультифиламентная нить |
| Рабочая температура | от -40°C до +125°C |
| Температура плавления | 220±10°C |
| Воспламеняемость | FMVSS 302 |
| MSHA Согласие | См. MSHA IC293/01 |
| Взрывные работы Rсопротивление | См. ISO 3457 |
| Износостойкость | См. ISO 6945 |
| Защита от протечек | Соответствует стандарту SAE J343. |
| Устойчивость к УФ-излучению | Соответствует стандарту BS EN13758-1 |
| Стандартный цвет | Черный |
| Режущий инструмент | Горячий нож |
Технические характеристики
Номер детали | ИДЕНТИФИКАТОР (мм) | Плоская ширина (мм) | Стена Толщина (мм) | Упаковка Длина (м/катушка) |
| HPS-NY-S-010-BK-T8 | 10 | 20 | 0,8±0,1 | 50 |
| HPS-NY-S-014-BK-T8 | 14 | 25 | 0,8±0,1 | 50 |
| HPS-NY-S-017-BK-T8 | 17 | 30 | 0,8±0,1 | 50 |
| HPS-NY-S-020-BK-T8 | 20 | 35 | 0,8±0,1 | 50 |
| HPS-NY-S-023-BK-T8 | 23 | 39 | 0,8±0,1 | 50 |
| HPS-NY-S-025-BK-T8 | 25 | 42 | 0,8±0,1 | 50 |
| HPS-NY-S-027-BK-T8 | 27 | 46 | 0,8±0,1 | 50 |
| HPS-NY-S-031-BK-T8 | 31 | 52 | 0,8±0,1 | 50 |
| HPS-NY-S-033-BK-T8 | 33 | 55 | 0,8±0,1 | 50 |
| HPS-NY-S-036-BK-T8 | 36 | 60 | 0,8±0,1 | 50 |
| HPS-NY-S-040-BK-T8 | 40 | 66 | 0,8±0,1 | 50 |
| HPS-NY-S-044-BK-T8 | 44 | 72 | 0,8±0,1 | 50 |
| HPS-NY-S-047-BK-T8 | 47 | 77 | 0,8±0,1 | 50 |
| HPS-NY-S-050-BK-T8 | 50 | 80 | 0,8±0,1 | 50 |
| HPS-NY-S-053-BK-T8 | 53 | 86 | 0,8±0,1 | 50 |
| HPS-NY-S-056-BK-T8 | 56 | 91 | 0,8±0,1 | 50 |
| HPS-NY-S-060-BK-T8 | 60 | 97 | 0,8±0,1 | 50 |
| HPS-NY-S-062-BK-T8 | 62 | 100 | 0,8±0,1 | 50 |
| HPS-NY-S-066-BK-T8 | 66 | 107 | 0,8±0,1 | 50 |
| HPS-NY-S-073-BK-T8 | 73 | 118 | 0,8±0,1 | 50 |
| HPS-NY-S-078-BK-T8 | 78 | 126 | 0,8±0,1 | 50 |
| HPS-NY-S-085-BK-T8 | 85 | 137 | 0,8±0,1 | 50 |
| HPS-NY-S-090-BK-T8 | 90 | 145 | 0,8±0,1 | 50 |
| HPS-NY-S-093-BK-T8 | 93 | 149 | 0,8±0,1 | 50 |
| HPS-NY-S-102-BK-T8 | 102 | 165 | 0,8±0,1 | 50 |
| HPS-NY-S-106-BK-T8 | 106 | 170 | 0,8±0,1 | 50 |
| HPS-NY-S-112-BK-T8 | 112 | 179 | 0,8±0,1 | 50 |
| HPS-NY-S-127-BK-T8 | 127 | 206 | 0,8±0,1 | 50 |
Типичные области применения
Строительная и землеройная техника
Уменьшает контакт защитного кожуха шланга со стрелами, рамами и движущимися конструкциями машин в местах с плотной застройкой.
Сельскохозяйственная техника
Объединяет гидравлические линии и ограничивает трение, вызванное вибрацией, сочленением и многократными перемещениями навесного оборудования.
Системы обработки материалов
Защищает шланги подъемника, рулевого управления и вспомогательного оборудования в местах с ограниченным пространством вокруг мачт, направляющих и кронштейнов.
Промышленное гидравлическое оборудование
Обеспечивает отсоединение гибких шлангов от кромок станков и соседних компонентов внутри прессов, силовых агрегатов и производственного оборудования.
Измерьте максимальный наружный диаметр отдельного шланга или всего пучка шлангов, включая фитинги, зажимы и локальные переходники. Выберите муфту, которая устанавливается без чрезмерного растяжения, но при этом достаточно плотно прилегает, чтобы избежать зацепов или неконтролируемого движения. Проверьте радиус изгиба, частоту изгибов, точки трения, температуру, гидравлические жидкости, воздействие окружающей среды и способ крепления каждого конца. В случаях, когда требуется предотвращение разбрызгивания жидкости через микроскопические отверстия, защита от разрыва или защита персонала, укажите соответствующий метод испытаний и условия системы; одной лишь толщины недостаточно для определения этих возможностей.
Доступна индивидуальная настройка.
• Диаметр и соответствие пучка — Выберите подходящие размеры муфт в зависимости от внешнего диаметра отдельных шлангов или пучков шлангов.
• Длина и допуски резки - Возможность индивидуальной настройки длины резки и контроля допусков в соответствии с требованиями конкретных зон обработки, комплектов шлангов или сборочных станций.
• Цвет и идентификация — Черный — стандартный цвет; печатные этикетки или другие варианты идентификации могут быть рассмотрены по запросу.
• Упаковка - Доступен в рулонах, мешках, комплектах и в картонных коробках, изготовленных на заказ по индивидуальному заказу OEM.
• Проверка поступающей пряжи - Перед началом производства проверяется идентичность материалов и согласованные требования к закупкам.
• Проверка стен и строительных конструкций - Номинальная толщина и структура текстиля измеряются в соответствии с утвержденным планом контроля.
• Обзор размеров и посадки - Диаметр готового изделия и соответствие образца сравниваются с подтвержденными размерами шланга или пучка.
• Контроль качества выполненных работ - Рукав проверяется на наличие повреждений нитей, загрязнений, неравномерного покрытия и неприемлемых отверстий.
• Соответствие заказа - Длина, маркировка, отделка торцов, количество и упаковка проверяются на соответствие выпущенному заказу.
01. Как выбрать правильный диаметр втулки?
Измерьте максимальный наружный диаметр шланга или пучка и оставьте достаточный зазор при установке, не допуская чрезмерного ослабления крепления.
02. Может ли это обеспечить защиту нескольких шлангов одновременно?
Да, при условии учета полного диаметра пучка, его перемещения, радиуса изгиба и метода фиксации концов.
03.Заменяет ли защитная манжета осмотр шланга?
Нет. Шланг, фитинги и муфта должны быть осмотрены в соответствии с планом технического обслуживания оборудования.
04. Возможна ли поставка деталей нестандартной длины и с нестандартной маркировкой?
Да. Предоставьте для проверки информацию о готовой длине, допуске, требованиях к идентификации, количестве и формате упаковки.
Запросить образец или коммерческое предложение
Укажите наружный диаметр шланга или пучка, условия прокладки, точки истирания, температуру, воздействие жидкости, конечную длину и количество заказа. Компания MJ FLEX проверит соответствие и организует изготовление образца HPS-NY-S-T8 или предоставит коммерческое предложение.
