Почему стоит выбрать BRS-PAMF?Нейлон Многониточная оплетка?
• Защитите чувствительные поверхности кабелей.
Более мягкая контактная поверхность из многоволоконного материала помогает уменьшить образование царапин и жесткий контакт на готовых оболочках кабелей.
• Повышение гибкости при прокладке маршрутов в сжатом режиме
Текстильная оплетка плотно облегает изгибы и неровные формы упряжи.
• Сделайте ручную сборку более удобной.
Мягкая пряжа легче в обращении при сборке оборудования, транспортных средств и бытовой техники.
• Контроль истирания без ощущения жесткости
Рукав служит защитным слоем от износа, сохраняя при этом эластичность обвязки.

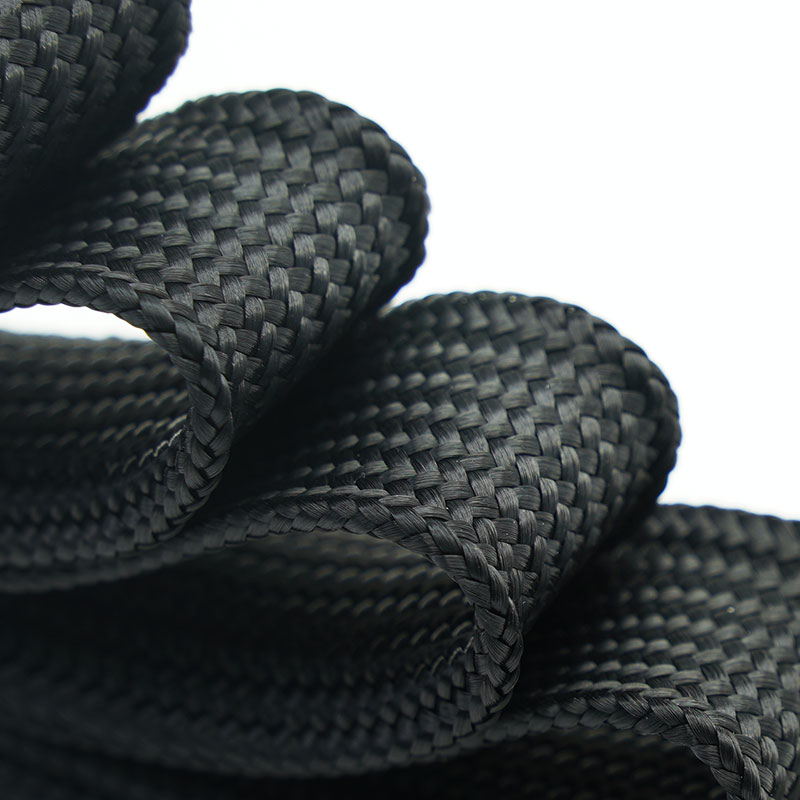

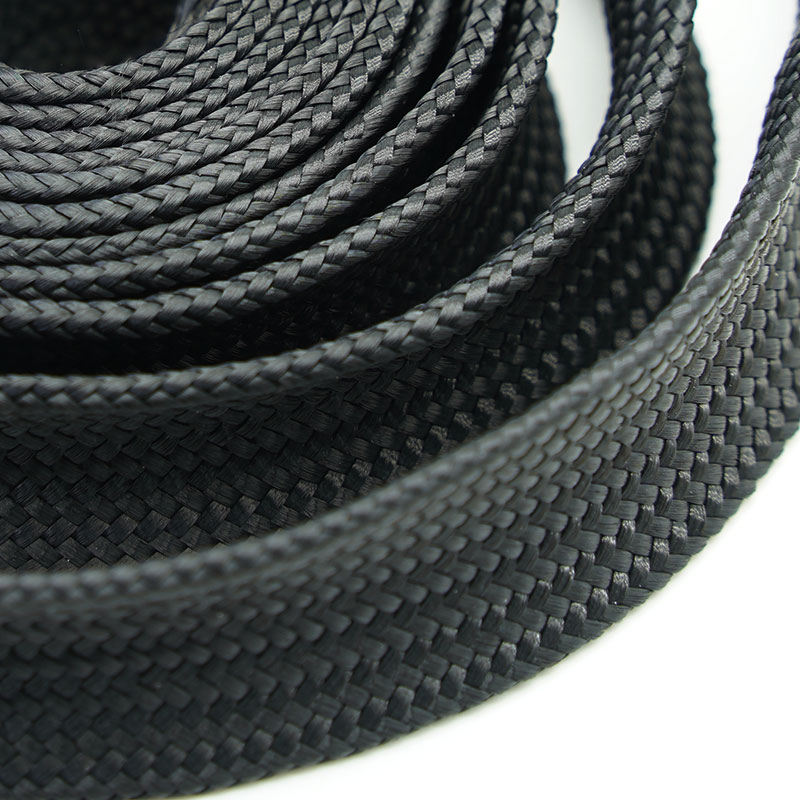

1. Мягкая нейлоновая многоволоконная пряжа
Создает поверхность, похожую на текстиль, для защиты и удобной прокладки кабелей.

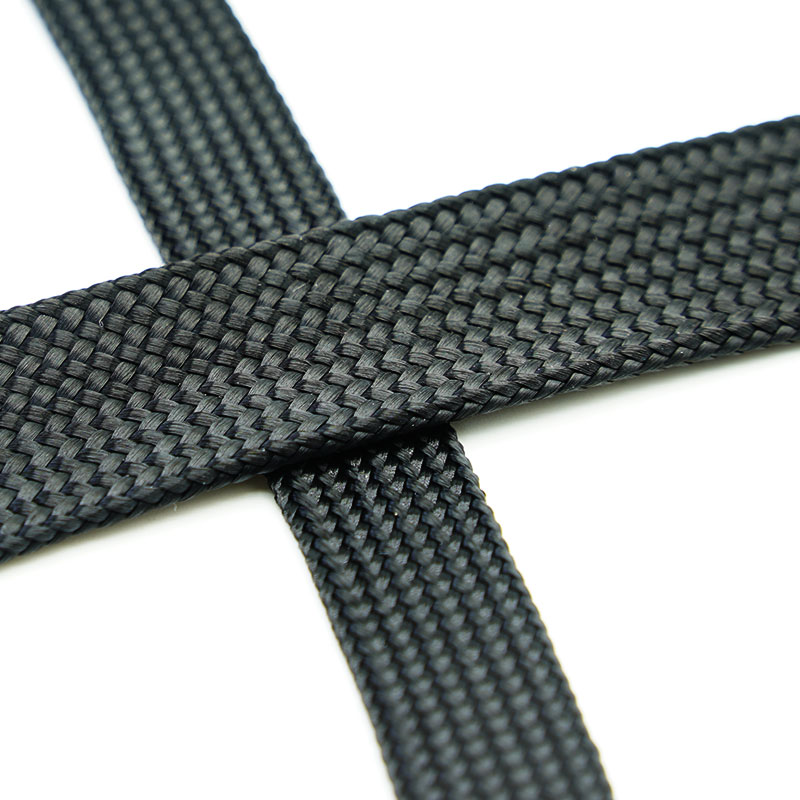

2. Плотное плетение
Плотно прилегает к пучкам кабелей неправильной формы и изогнутым кабельным трассам.
3. Гибкий износостойкий барьер
Помогает защитить оболочку кабеля от обычного трения и истирания.
4. Сниженный контакт с твердой поверхностью.
Это полезно в тех случаях, когда жесткая монофиламентная втулка может оставлять следы на находящихся рядом готовых деталях.
5. Расширяемая конструкция
Подходит для использования с разъемами и при умеренных колебаниях диаметра пучка проводов.
6. Упаковка кабелей в небольшие пучки.
Позволяет упорядочить жгуты проводов без жесткости, присущей трубчатым конструкциям.
7. Варианты отделки на заказ
Длина среза, цвет и обработка торцов могут быть согласованы в рамках проекта.
| Материал | Нейлоновая мультифиламентная нить |
| Строительство | Мягкая, похожая на ткань, коса |
| Рабочая температура | от -40°C до +125°C |
| Температура плавления | 220±10°C |
| Воспламеняемость | UL 94 HB |
| Износостойкость | Чрезвычайно высокий |
| Стандартный цвет | Черный |
| Соответствует требованиям RoHS | Да |
| Соответствует требованиям Reach | Да |
| Без галогенов | Да |
| Режущий инструмент | Горячий нож |
Технические характеристики
Номер детали | Ширина в разложенном виде (Ш) | Расширенный диапазон (мм) | Упаковка Длина (м/катушка) |
Дюйм | mm | Мини) | Макс.(О) |
BRS-PAMF-003-BK | 1/8 дюйма | 3 | 2 | 4 | 350 |
БРС-ПАМФ-006-БК | 1/4 дюйма | 6 | 4 | 7 | 350 |
БРС-ПАМФ-008-БК | 5/16” | 8 | 5 | 9 | 350 |
БРС-ПАМФ-010-БК | 3/8 дюйма | 10 | 6 | 11 | 350 |
БРС-ПАМФ-012-БК | 1/2 дюйма | 12 | 8 | 13 | 300 |
БРС-ПАМФ-016-БК | 5/8” | 16 | 10 | 17 | 250 |
БРС-ПАМФ-019-БК | 3/4 дюйма | 18 | 12 | 20 | 200 |
| 8/9” | 23 | 15 | 24 | 200 |
| 1-1/4” | 32 | 20 | 33 | 150 |
| 1-1/2” | 38 | 24 | 39 | 100 |
| 2” | 50 | 32 | 51 | 100 |
| 2-1/2” | 63 | 40 | 64 | 100 |
● Примечание: Расширенный диапазон описывает геометрические возможности, а не предпочтительную точку непрерывной работы. Выбор диапазона, близкого к максимальному расширению, увеличивает раскрытие оплетки, уменьшает площадь покрытия и сокращает длину укладки.
Типичные области применения
Жгуты проводов салона автомобиля
Защищает кабели вблизи отделки, сидений и внутренних модулей, уменьшая при этом жесткий контакт с обработанными поверхностями.
Аудио- и коммуникационные кабели
Собирает гибкие кабельные сборки в пучки, где важны внешний вид, тактильные ощущения и защита поверхности.
Медицинское и лабораторное оборудование
Предназначен для организации хранения низковольтных проводов, требующих гибкого обращения; требования к очистке и биосовместимости требуют отдельного согласования.
Электроприборы
Защищает внутреннюю проводку, проложенную вокруг корпусов и компонентов, не добавляя при этом излишней жесткости.
Робототехника и шарнирно-сочлененное оборудование
Обеспечивает плотное и гибкое покрытие кабельных пучков, которые изгибаются или подвергаются манипуляциям во время эксплуатации.
Выбор размера и установка
• Измерьте длину кабельного жгута и диаметр самого большого разъема, который должен пройти через защитную оболочку.
• Выберите размер, который соответствует указанному диапазону, не используя максимальное расширение.
• Оставьте немного дополнительной длины для укорачивания косы, затем обрежьте горячим ножом, чтобы закрепить край.

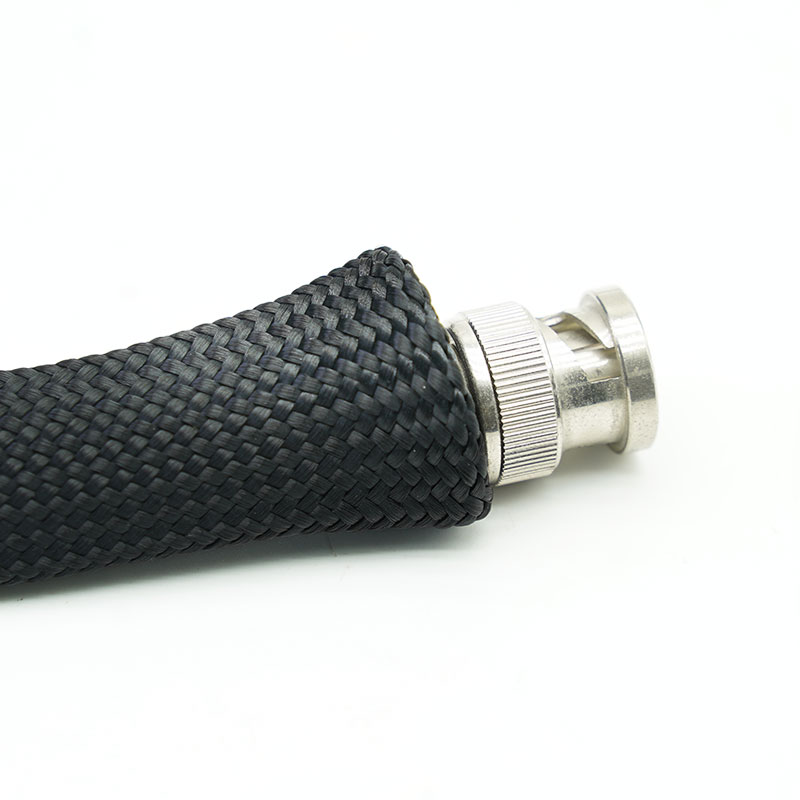

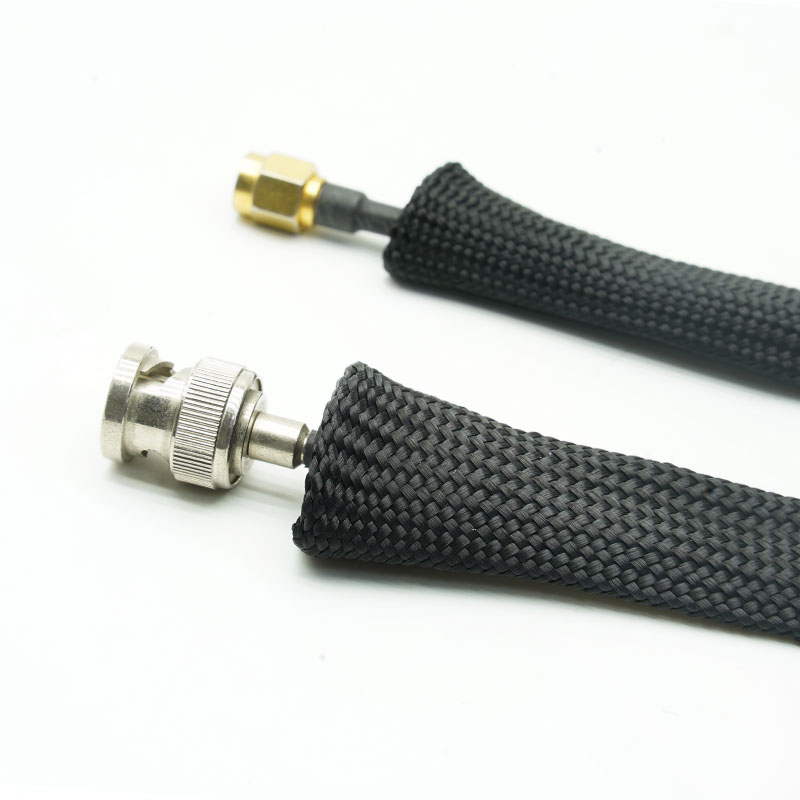

• Сожмите гильзу, наденьте ее на разъем, ослабьте ее вокруг пучка проводов и закрепите концы.
Если ремень безопасности невозможно отсоединить, выберите вместо него разрезной, самозакрывающийся, на молнии или на липучке рукав.
Как выбрать
Используйте многожильный нейлон, когда мягкость, гибкость и защита обработанных поверхностей кабеля важнее, чем пружинистое поведение моноволоконной оплетки. Укажите материал оболочки кабеля, частоту изгибов, источник истирания, требования к чистоте, размер пучка и желаемую обработку концов.
• Ощущения от пряжи и её структура - Количество многоволоконных элементов и конструкция плетения могут быть оценены с точки зрения мягкости, плотности покрытия и удобства использования.
• соответствие размера комплекта - Номинальный размер можно выбрать в зависимости от диаметра установленного кабеля и требуемого диаметра проходного отверстия разъема.
• Выбор цвета — Черный цвет является стандартным; специальные цвета зависят от наличия пряжи и минимального заказа.
• Подготовка длины стрижки - Детали могут поставляться для сборочных линий с согласованными допусками и методом контроля качества.
• Формат упаковки — В рамках проекта можно обсудить катушки, рулоны, пакеты, товары под собственной торговой маркой и количество комплектов.
Тестирование и соответствие требованиям
Для выбранной нейлоновой пряжи могут быть доступны документы, подтверждающие соответствие материала требованиям, таким как RoHS, REACH и отсутствие галогенов. Мягкая многоволоконная структура сама по себе не гарантирует акустических, медицинских, биосовместимых или огнестойких свойств. Любое такое требование должно быть рассмотрено с учетом конкретного метода испытаний и производственной конструкции.
• Проверка чистоты пряжи - Многониточная пряжа проверяется на наличие загрязнений, повреждений и однородность цвета.
• Осмотр мягких поверхностей - Готовая оплетка проверяется на наличие выступающих волокон и дефектов, которые могут повредить оболочку кабеля.
• Контроль покрытия - Плотность и внешний вид плетения контролируются на протяжении всего производственного цикла.
• проверка соответствия - Проверяются репрезентативные образцы в пределах заданного диапазона размеров упаковки.
• Защита упаковки - Готовая упаковочная лента упаковывается таким образом, чтобы уменьшить вероятность смятия, загрязнения и запутывания во время транспортировки.
01. Многожильная оплетка мягче монофильной?
Да. Связанные в пучки тонкие волокна создают более мягкую, похожую на текстиль контактную поверхность.
02. Устраняет ли это шум?
Не следует делать поспешных выводов о снижении уровня шума. Шумозащитные характеристики зависят от всей конструкции в целом, контактных поверхностей, предварительной нагрузки и условий вибрации.
03. Можно ли его использовать в медицинском оборудовании?
Его можно использовать для организации кабелей, но любые требования к биосовместимости, стерилизации или очистке должны оцениваться отдельно.
04.Как контролируется состояние срезов?
Подходящий метод нарезки и обработки концов зависит от структуры пряжи. Перед началом производства необходимо подтвердить требуемую длину нарезки и процесс сборки.
Укажите диаметр пучка проводов, размер разъема, условия эксплуатации, требуемый стандарт и количество. Компания MJ FLEX порекомендует подходящую конструкцию и организует предоставление образцов или коммерческое предложение.
