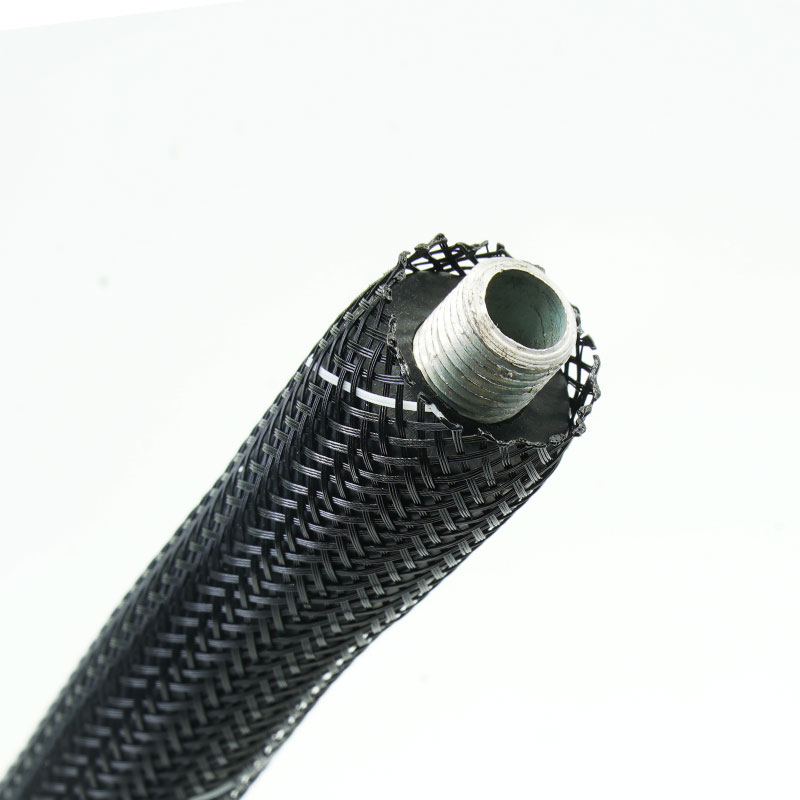

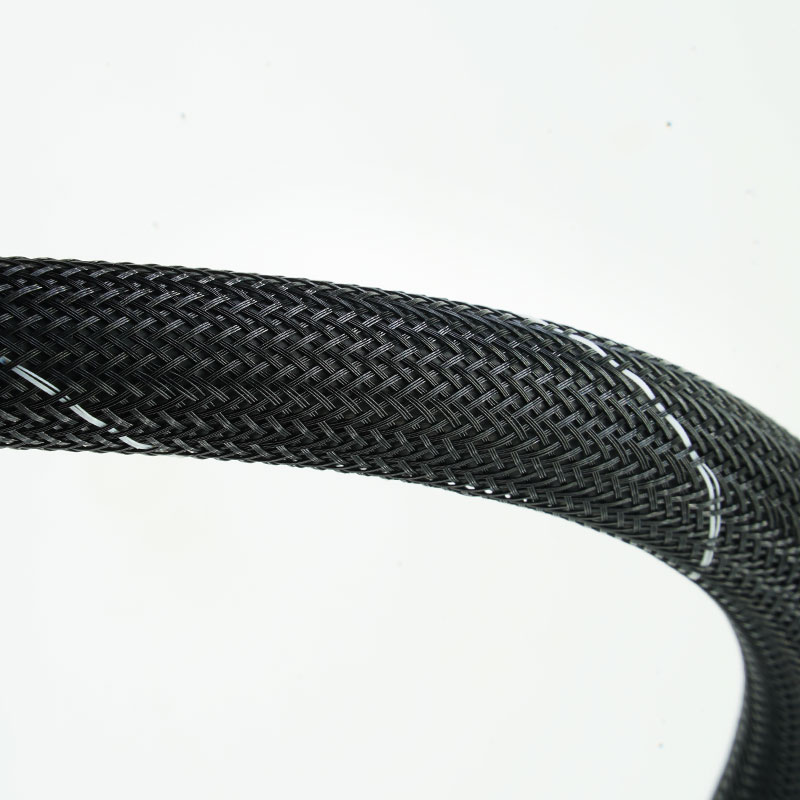

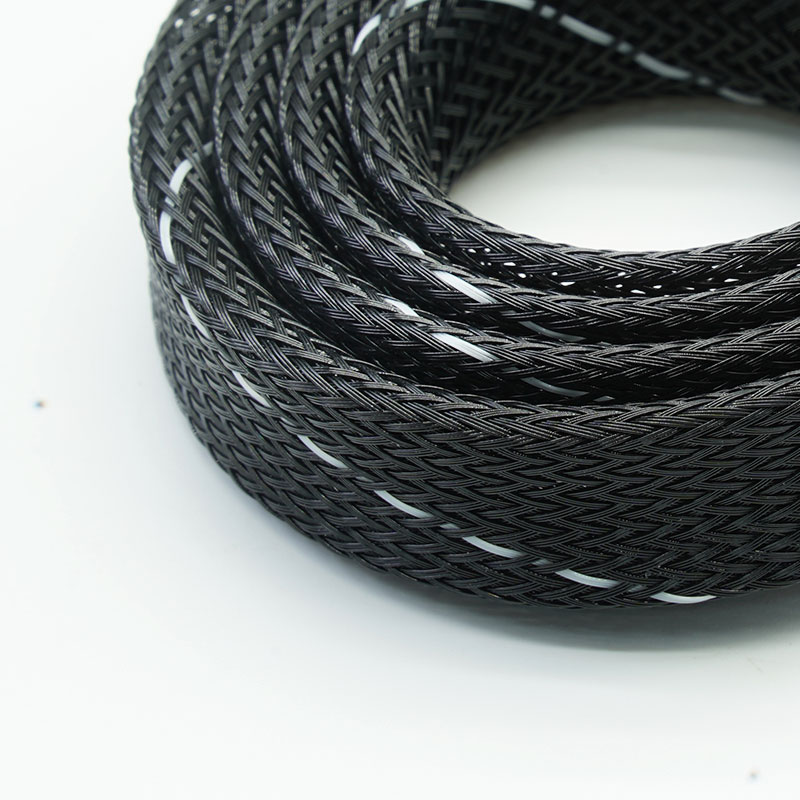

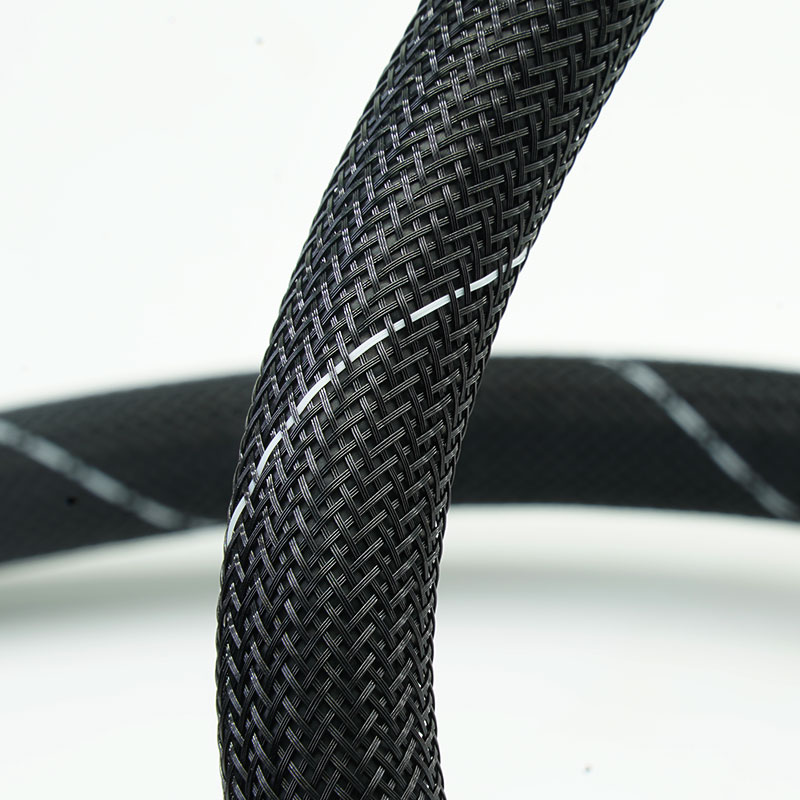

Огнестойкая расширяющаяся плетеная проволочная оболочка из ПЭТ

MJ FLEX BRS-PET-FR — это расширяющаяся ПЭТ-оплетка для кабельных сборок, соответствующих требованиям огнестойкости VW-1. Она сочетает в себе огнестойкую ПЭТ-конструкцию с возможностью прохождения через разъемы, защитой от истирания и гибкой прокладкой для электрооборудования, шкафов и промышленных жгутов. Необходимо сверить соответствующий отчет с точной конструкцией заказанного изделия.

  • Материал :

    PET Monofilament

  • Рабочая температура :

    -40℃~ +150℃

  • Температура плавления :

    240+(-)10℃

  • Воспламеняемость :

    VW-1

  • Стандартный цвет :

    Black

  • Сертификация :

    Rohs,Reach,Halogen Free,CSA

  • Минимальный объем заказа :

    1 Spool

  • Почему стоит выбрать BRS-PET-FR?

    • Соответствует техническим характеристикам VW-1.

    Предлагает вариант с определенными огнестойкими характеристиками, вместо того чтобы полагаться на общие заявления об огнезащитных свойствах.

    •Защитите проводку от естественного износа.

    Оплетка образует защитный барьер между оболочкой кабеля и окружающими поверхностями.

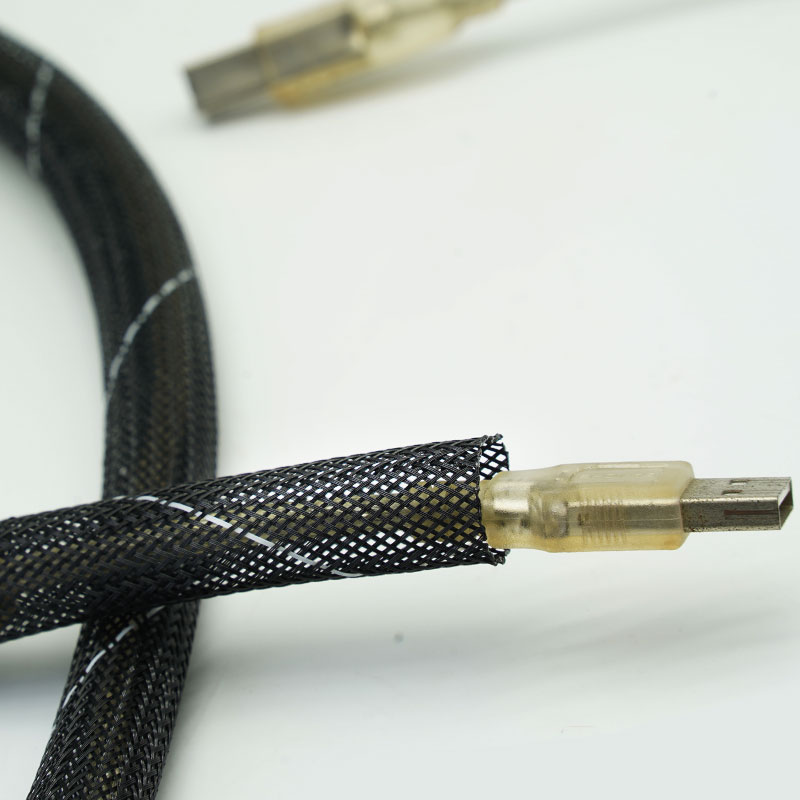

    • Установка поверх существующих терминалов

    Расширение обеспечивает возможность сборки с использованием разъемов и кабельных пучков неправильной формы.

    • Упростите техническое согласование.

    Выбор продукции и документов можно согласовать до составления коммерческого предложения.



    Основные характеристики

    1. Огнестойкость VW-1
    Данная конструкция разработана с учетом требований к вертикальному распространению пламени.
    2. Огнестойкая ПЭТ-пряжа
    Сочетает в себе практичную долговечность и контролируемое поведение пламени.
    3. Расширяемая плетеная структура
    Подходит для жгутов проводов различного диаметра и профиля разъемов.
    4. Гибкая защита от истирания
    Помогает уменьшить повреждения оборудования и корпусов от трения.
    5. Легкая открытая конструкция
    Сохраняет гибкость и избегает излишней громоздкости.
    6. Термосвариваемые обрезанные концы
    Раскрой горячим ножом помогает предотвратить расслоение.
    7. Поддержка со стороны документов, подтверждающих соответствие требованиям.
    Соответствующие отчеты и декларации можно просмотреть перед оформлением заказа.



    Технические данные

    МатериалОгнестойкий ПЭТ
    СтроительствоРастягивающаяся коса
    Рабочая температураот -40°C до +150°C
    Температура плавления240±10°C
    ВоспламеняемостьВВ-1
    ИзносостойкостьСередина
    Толщина стенки0,65 ± 0,05 мм
    Стандартный цветЧерный
    СертификацияRoHS, REACH, без галогенов, VW-1, FMVSS302, CSA
    Без галогеновДа
    Устойчивость к УФ-излучениюДа
    Режущий инструментГорячий нож

    Технические характеристики
    Номер детали
    Ширина в разложенном виде (Ш)
    Расширенный диапазон (мм)
    Стена
    Толщина
    (мм)
    Упаковка
    Длина
    (м/катушка)
    Дюйм
    mm
    Мини)
    Макс.(О)
    BRS-PET-003-BK-FR
    1/8 дюйма
    		316
    0,65±0,05
    		1000
    BRS-PET-006-BK-FR
    1/4 дюйма
    		639
    0,65±0,05
    		500
    BRS-PET-008-BK-FR
    5/16”
    		8512
    0,65±0,05
    		350
    BRS-PET-010-BK-FR
    3/8 дюйма
    		10717
    0,65±0,05
    		350
    BRS-PET-012-BK-FR
    1/2 дюйма
    		12820
    0,65±0,05
    		350
    BRS-PET-016-BK-FR
    5/8”
    		161027
    0,65±0,05
    		250
    BRS-PET-018-BK-FR
    11/16"
    		181229
    0,65±0,05
    		250
    BRS-PET-020-BK-FR
    3/4 дюйма
    		201432
    0,65±0,05
    		200
    BRS-PET-025-BK-FR
    1”
    		251835
    0,65±0,05
    		200
    BRS-PET-032-BK-FR
    1-1/4”
    		322050
    0,65±0,05
    		150
    BRS-PET-038-BK-FR
    1-1/2”
    		383060
    0,65±0,05
    		100
    BRS-PET-045-BK-FR
    1-3/4”
    		453575
    0,65±0,05
    		100
    BRS-PET-050-BK-FR
    2”
    		504080
    0,65±0,05
    		100
    BRS-PET-064-BK-FR
    2-1/2”
    		6445105
    0,65±0,05
    		50
    BRS-PET-076-BK-FR
    3”
    		7664120
    0,65±0,05
    		50
    BRS-PET-100-BK-FR
    4”
    		10080150
    0,65±0,05
    		50
    ● Примечание: Расширенный диапазон описывает геометрические возможности, а не предпочтительную точку непрерывной работы. Выбор диапазона, близкого к максимальному расширению, увеличивает раскрытие оплетки, уменьшает площадь покрытия и сокращает длину укладки.

    Типичные области применения
    Промышленные шкафы управления
    Обеспечивает организацию внутренней проводки с учетом требований, предъявляемых к VW-1.
    Электрическое и электронное оборудование
    Защищает силовые, сигнальные и коммуникационные кабели от обычного истирания.
    Приборы и инструменты
    Объединяет внутренние жгуты проводов там, где требуется огнестойкая защитная оболочка.
    Оборудование для автоматизации
    Защищает проводку датчиков и элементов управления, проложенную вокруг корпусов и модулей.
    Зарядное и силовое оборудование
    Рассматриваются вспомогательные кабельные жгуты внутри электрических корпусов, при условии проведения анализа на системном уровне.

    Как выбрать

    Укажите тип кабельного жгута, размер разъема, условия эксплуатации и точное требуемое испытание на огнестойкость. Кабель VW-1 не следует использовать вместо кабелей, соответствующих стандартам UL 94 V-0, EN 45545-2 или автомобильным испытаниям на огнестойкость. Перед утверждением подтвердите соответствие выбранного размера требованиям документации.
    Доступна индивидуальная настройка.



    Доступна индивидуальная настройка.

    • Номинальный диаметр - Размеры соответствуют как разъему, так и установленному комплекту.

    • покрытие кос - Проверено в пределах утвержденных строительных норм.

    • Услуга по обрезке длины - Подготовлены детали для повторяемой сборки жгута проводов.

    • Этикетки и упаковка - Изготовление продукции под собственной торговой маркой, по партийным номерам и нестандартной длине рулонов.



    Тестирование и соответствие требованиям

    Стандарт VW-1 относится к указанной испытанной конструкции. Он не является универсальной сертификацией готовой проводки или оборудования и не эквивалентен стандарту UL 94 V-0. Для подтвержденных материалов могут быть предоставлены соответствующие документы, подтверждающие соответствие требованиям RoHS, REACH и отсутствие галогенов.



    Гарантия качества

    • Утвержденный контроль материалов - В производстве используется определенный состав огнестойкого ПЭТ.

    • Мониторинг в процессе производства — Проверяются рисунок плетения, диаметр и площадь покрытия.

    • Проверка длины и внешнего вида - Проверяются рулоны на длину, торцы и наличие дефектов.

    • Проверка релизной документации — Перед отправкой проверяются необходимые этикетки и документы, подтверждающие соответствие требованиям.

    Часто задаваемые вопросы

    01. VW-1 — это то же самое, что и UL 94 V-0?
    Нет. Это разные классификации испытаний на огнестойкость.
    02. Можно ли заказать рукав уже нарезанным?
    Да, с учетом согласованных допусков и конечной отделки.
    03. Черный — это стандартный цвет?
    Да; для других цветов требуется проверка материала и тестовое покрытие.
    04. Можете предоставить протокол испытаний?
    Соответствующие документы могут быть предоставлены после подтверждения запрашиваемого строительства.



    Запросить образец или коммерческое предложение

    Укажите диаметр пучка проводов, самый большой разъем, условия эксплуатации, требуемый стандарт испытаний, потребности в резке или упаковке, а также предполагаемое количество. Компания MJ FLEX порекомендует подходящую конструкцию и организует предоставление образца или коммерческого предложения.
