Почему стоит выбрать BRS-PET+PA?
• Необходимо сбалансировать требования к износостойкости и огнестойкости.
Комбинация ПЭТ и нейлона предназначена для автомобильных жгутов проводов, которым требуется более надежная защита от износа, чем у стандартного ПЭТ, при сохранении конструкции, подходящей для испытаний на огнестойкость в заданных условиях.
• Распределите оба материала по всей длине косы.
Каждая нить содержит нейлон и ПЭТ, что помогает поддерживать стабильные характеристики гибридного материала по всей окружности, а не разделять материалы на изолированные участки.
• Обеспечьте защиту проводки на сложных маршрутах движения транспортных средств.

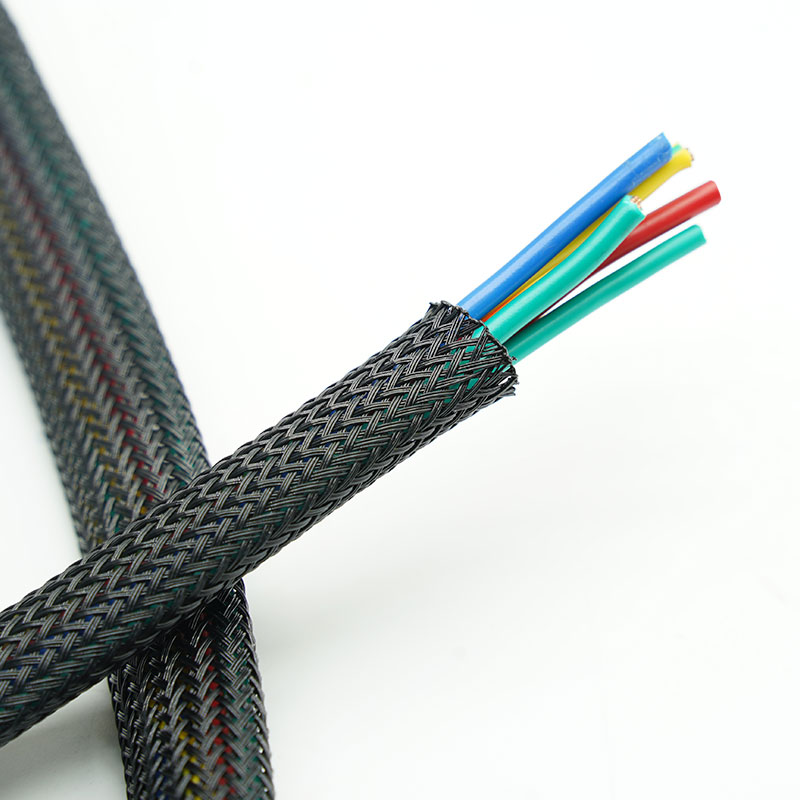

Автомобильная плетеная оболочка для проводов помогает уменьшить повреждение оболочки кабеля в местах контакта жгутов с кронштейнами, панелями или расположенными рядом компонентами.
• Упростите установку жгутов проводов с разъемами.
Расширяющаяся оплетка увеличивается в размерах при контакте со многими разъемами и сжимается вокруг пучка проводов при выборе соответствующего номинального размера.
1. Конструкция из определенных нитей ПЭТ и нейлона.
В каждой нити используется одна нейлоновая мононить диаметром 0,38 мм вместе с двумя мононитями из ПЭТ диаметром 0,25 мм.
2. Сбалансированные характеристики материалов
Нейлон обеспечивает износостойкость, а ПЭТ поддерживает структурную стабильность и огнестойкость состава.
3. Защита от истирания, ориентированная на автомобильную промышленность.
Оплетка помогает уменьшить трение, царапины и износ оболочки кабеля вдоль жгутов проводов автомобиля.
4. Расширяющаяся трубчатая оплетка
Подходит для заданного диапазона разъемов и может использоваться для сборки с большим количеством разъемов.
5. Гибкая прокладка жгутов проводов
Проходит по изгибам, ответвлениям и умеренным изменениям диаметра без громоздких жестких труб.
6. Легкая организация кабелей
Содержит несколько проводов и образует аккуратную, пригодную для использования автомобильную кабельную оболочку.
7. Варианты поставок от OEM-производителей по индивидуальному заказу.
Номинальный размер, плотность плетения, цвет, длина отрезка, маркировка и упаковка могут быть настроены после проверки.
| Материал | Монофиламенты из ПЭТ и нейлона |
| Состав нитей | 1 нейлоновая нить толщиной 0,38 мм плюс 2 ПЭТ-нити толщиной 0,25 мм |
| Строительство | Расширяющаяся трубчатая оплетка |
| Рабочая температура | от -40°C до +150°C |
| Температура плавления | 240±10°C |
| Воспламеняемость | FMVSS302 |
| Стандартный цвет | Черный |
| Диапазон размеров | 6 мм ~ 45 мм |
| Сертификация | Соответствует требованиям RoHS, REACH, не содержит галогенов. |
| Режущий инструмент | Горячий нож |

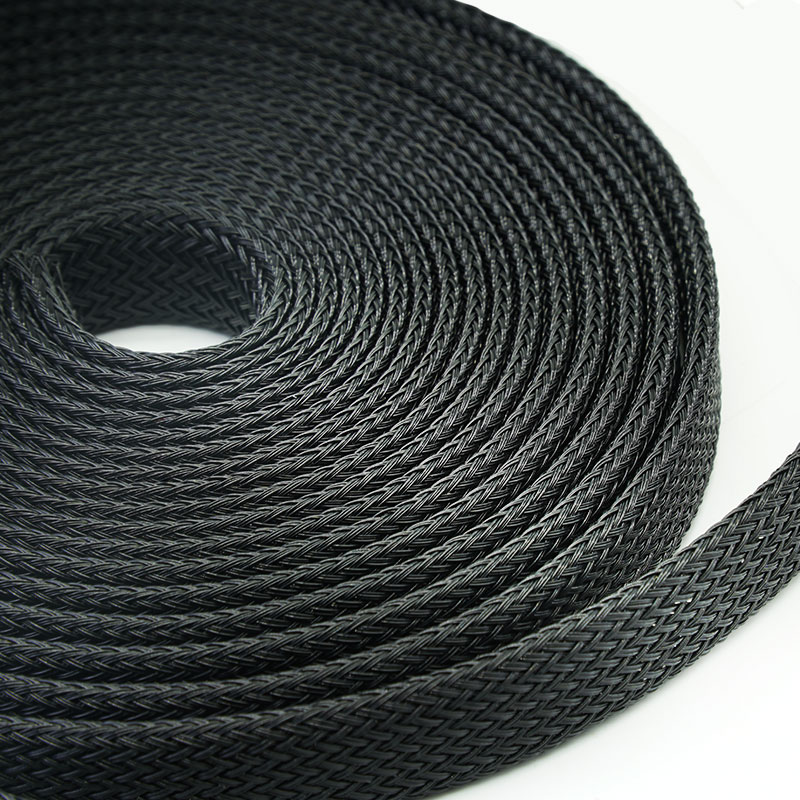

| Форма поставки | Рулоны оптом или нарезанные по индивидуальному заказу отрезки. |
Технические характеристики
Номер детали | Ширина в разложенном виде (Ш) | Расширенный диапазон (мм) | Упаковка Длина (м/катушка) |
Дюйм | mm | Мини) | Макс.(О) |
BRS-PET+PA-006-BK | 1/4 дюйма | 6 | 3 | 9 | 400 |
BRS-PET+PA-008-BK | 5/16” | 8 | 5 | 12 | 350 |
BRS-PET+PA-010-BK | 3/8 дюйма | 10 | 7 | 17 | 350 |
BRS-PET+PA-012-BK | 1/2 дюйма | 12 | 8 | 20 | 300 |
BRS-PET+PA-016-BK | 5/8” | 16 | 10 | 27 | 250 |
BRS-PET+PA-020-BK | 3/4 дюйма | 20 | 14 | 32 | 200 |
BRS-PET+PA-025-BK | 1" | 25 | 18 | 35 | 150 |
BRS-PET+PA-032-BK | 1-1/4" | 32 | 20 | 50 | 150 |
BRS-PET+PA-025-BK | 1-1/2" | 38 | 30 | 60 | 100 |
BRS-PET+PA-045-BK | 1-3/4" | 45 | 35 | 75 | 100 |
Типичные области применения
Автомобильные жгуты проводов для кузова и шасси
Защищает кабельные жгуты, проложенные вблизи листового металла, кронштейнов и точек крепления, где многократный контакт может привести к износу изоляции проводов.
Периферийная проводка моторного отсека
Обеспечивает гибкую защиту от истирания для жгутов проводов, подверженных вибрации и механическому воздействию вне зон прямого воздействия высоких температур.
Системы дверных сидений и центральной консоли
Предназначен для организации подвижной или разветвленной проводки, где важны гибкость и устойчивость к многократному трению.
Вспомогательные жгуты проводов для аккумуляторов и силовой электроники
Обеспечивает защиту низковольтной проводки управления и датчиков вокруг модулей, корпусов и кабельного оборудования.
Электропроводка для коммерческих и внедорожных транспортных средств
Обеспечивает надежную организацию кабелей в оборудовании, подверженном вибрации, обслуживанию и сложным маршрутам прокладки жгутов.
Технические характеристики
Укажите минимальный и максимальный диаметр жгута проводов, наибольшие размеры разъема, радиус изгиба, перемещение, контактные поверхности, температуру, жидкости и требуемый стандарт огнестойкости. Выберите номинальный размер, который позволит пропустить жгут через разъем без сохранения максимального расширения после установки. Для участков, подверженных износу, укажите точку истирания, контактное давление и цикл перемещения. Для проектов, подверженных воздействию огня, укажите точный метод испытаний, используемый в автомобильной промышленности или заказчиком, а не запрашивайте общее заявление об огнестойкости. Окончательная пригодность должна быть проверена на фактической установке жгута проводов.
Доступна индивидуальная настройка.
Номинальный диаметр и диапазон расширения — подбираются в соответствии с установленным пучком кабелей и зазором между разъемами.
Плотность и охват плетения — проверены для достижения баланса между гибкостью, защитой и внешним видом после укладки, а также способностью к расширению.
Цвет и идентификация — стандартный цвет — черный; цвета для разметки или цвета изделия зависят от наличия пряжи и минимального объема заказа.
Нарезка по длине и OEM-упаковка — возможна поставка готовых изделий, этикеток, катушек, пакетов, комплектов и картонных коробок, изготовленных по индивидуальному заказу клиента.
Тестирование и соответствие требованиям
Конструкция из ПЭТ и нейлона разработана для обеспечения баланса между защитой от истирания и огнестойкостью, однако само по себе сочетание материалов не гарантирует сертифицированный класс огнестойкости. Любые требования UL 94, FMVSS 302, VW-1 или требования заказчика должны соответствовать отчету, точно описывающему конструкцию BRS-PET+PA, цвет и условия испытаний. Для подтвержденной производственной спецификации могут быть предоставлены декларации соответствия требованиям RoHS, REACH и другим требованиям к материалам. Окончательное одобрение для использования в автомобильной промышленности зависит от процесса проверки жгута проводов заказчиком и транспортного средства.
Контроль конструкции моноволоконной нити — диаметр нейлоновой и ПЭТ-нити, а также конфигурация «одна плюс две нити» проверяются на соответствие утвержденной спецификации.
Проверка материала и цвета — перед началом производства проверяется идентичность, внешний вид и информация о партии поступающей полимерной пряжи.
Контроль качества плетения и плотности покрытия – контролируются однородность плетения, распределение нитей, наличие обрывов и дефектов поверхности.
Проверка размеров и расширения — номинальные размеры и точность посадки проверяются на контролируемых диаметрах пучка проводов.
Окончательный выпуск и отслеживаемость — длина, количество, этикетки, упаковка и необходимые документы подтверждаются перед отгрузкой.
01. Зачем сочетать ПЭТ и нейлон в одном рукаве?
Нейлон повышает устойчивость к механическому износу, а ПЭТ обеспечивает стабильность размеров и огнестойкость. Гибридная структура призвана сбалансировать оба требования.
02. Как расположены нити из ПЭТ и нейлона?
Каждая плетеная прядь содержит одну нейлоновую мононить диаметром 0,38 мм и две мононити из ПЭТ диаметром 0,25 мм.
03. Обладает ли BRS-PET+PA автоматическими огнестойкими свойствами?
Нет. Огнестойкость должна быть подтверждена испытаниями конкретной конструкции. Пожалуйста, укажите требуемый стандарт, например, FMVSS 302 или другой метод, применяемый в данном проекте.
04. Можно ли надеть эту защитную оболочку на автомобильные разъемы?
Да, если выбранный номинальный размер и диапазон расширения соответствуют самому большому разъему. Для подтверждения укажите размеры разъема.
Запросить образец или коммерческое предложение
Укажите диапазон диаметров жгута проводов, максимальные размеры разъемов, условия истирания, требуемый стандарт огнестойкости, температуру, цвет, длину отрезка и годовую потребность. Компания MJ FLEX рассмотрит заявку и организует предоставление подходящего образца BRS-PET+PA или составление коммерческого предложения.
