Почему стоит выбрать тканый проволочный жгут STW-PET-FR-EN45545?
1. Соответствие требованиям пожарной безопасности железных дорог.
Данная конструкция выбрана в соответствии с требованиями стандарта EN 45545-2 и соответствует требованиям отчета.
2. Защита сложных бортовых жгутов проводов.
Монтаж с обертыванием позволяет использовать соединители, ответвления и пучки неправильной формы.
3. Сокращение времени установки и обслуживания.
Рукав открывается сбоку для производственной сборки и технического обслуживания.
4. Обеспечьте гибкую внутреннюю маршрутизацию.
Тканая конструкция повторяет изгибы и помогает защитить кабели вблизи панелей и оборудования автомобиля.
1. EN 45545-2 железнодорожные характеристики
Представленная конструкция соответствует применимым требованиям к уровням опасности R22 и R23.

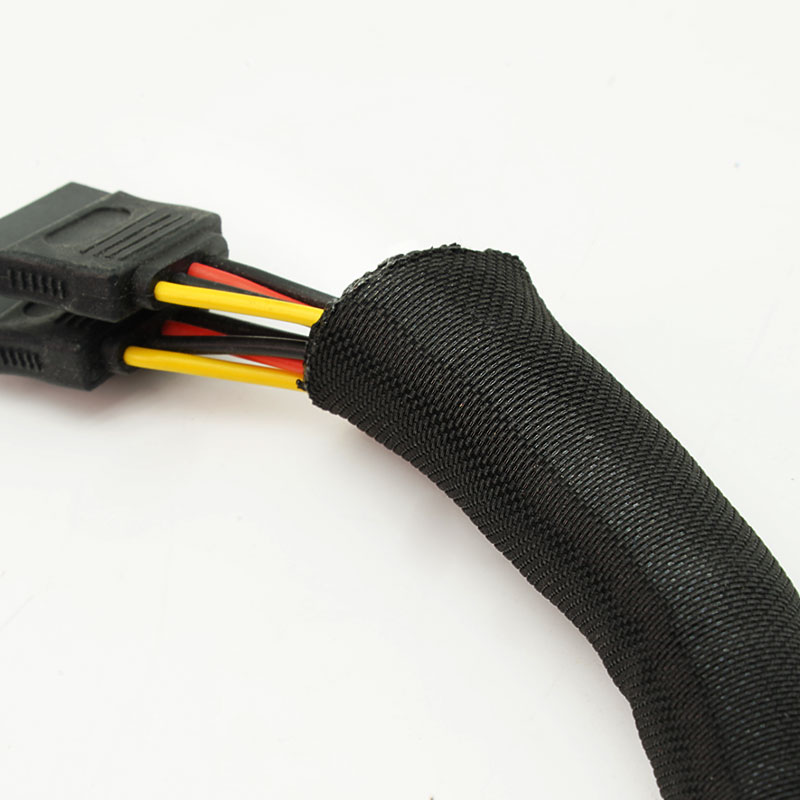

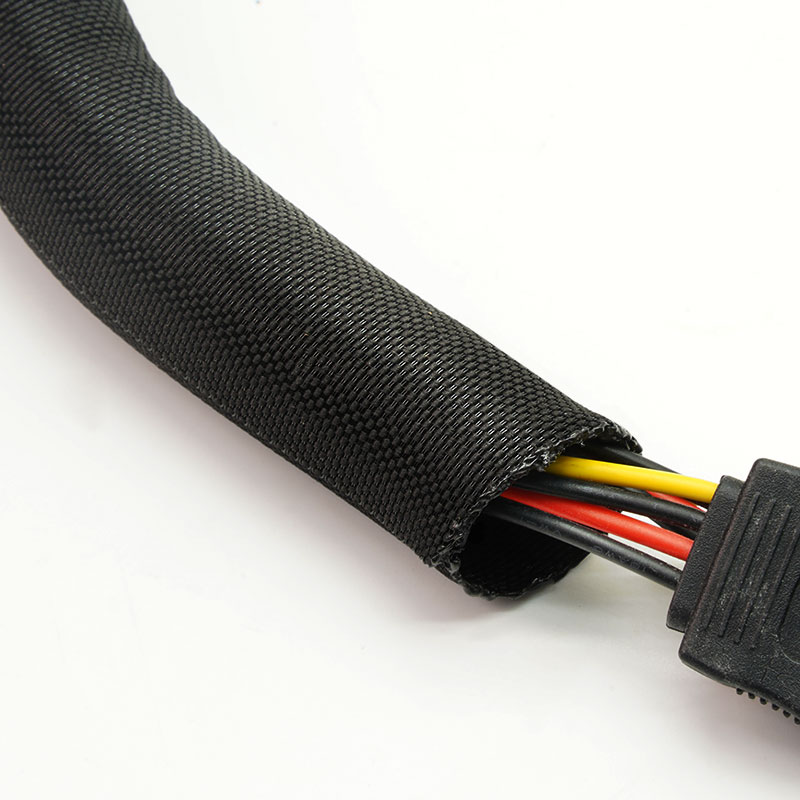

2. Конструкция с боковым самозакрывающимся входом.
Устанавливается вокруг собранной проводки без снятия разъема.

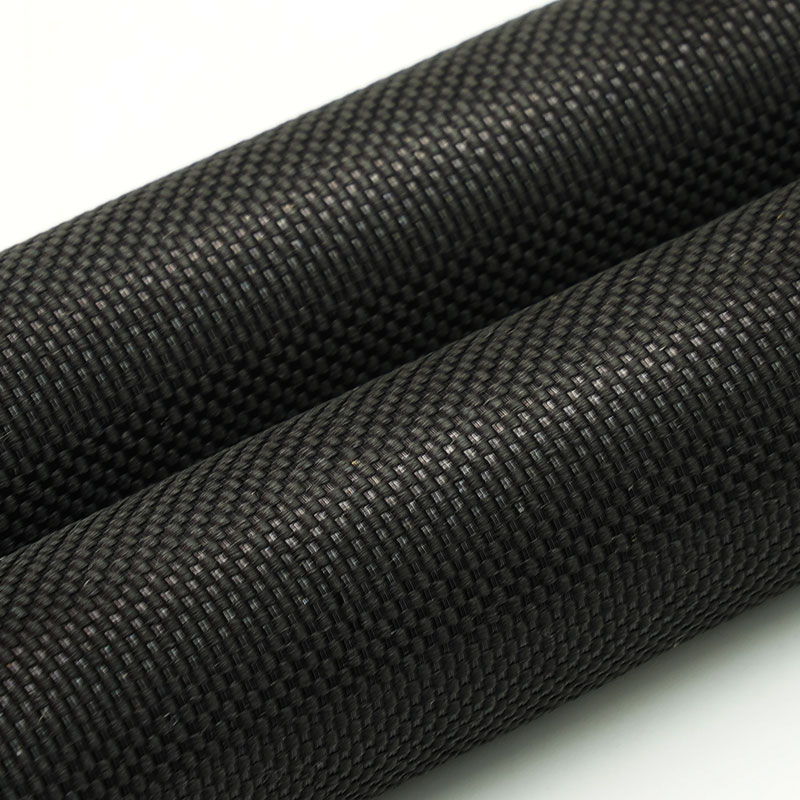

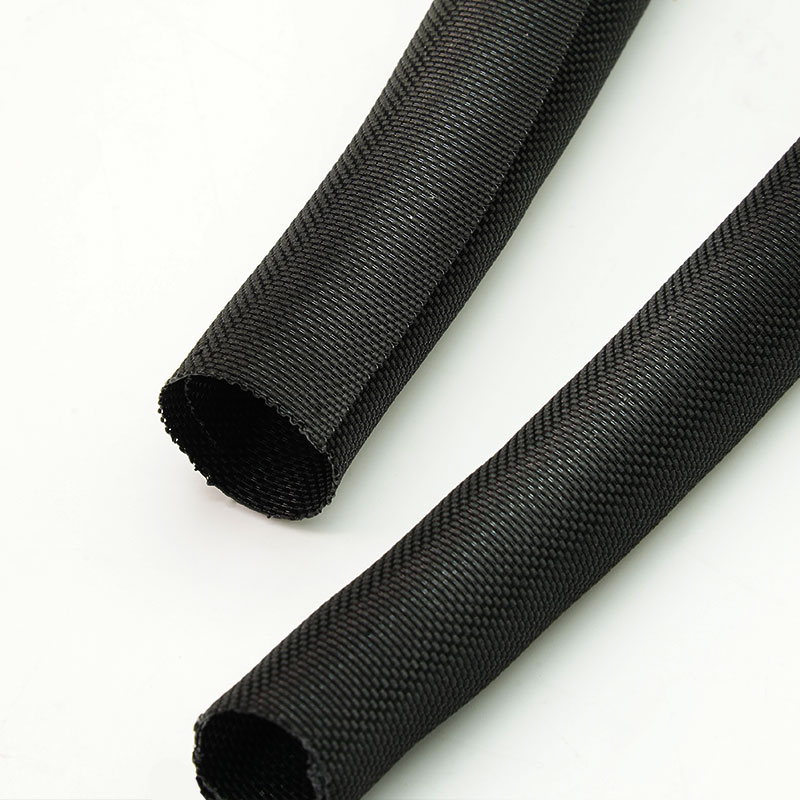

3. Огнестойкий тканый ПЭТ
Обеспечивает гибкий текстильный барьер для железнодорожных упряжей.
4. Доступ к исправному кабелю.
Позволяет проводить осмотр, ответвления и замену кабелей.
5. Защита от истирания
Помогает уменьшить износ кабелей вблизи металлических конструкций и внутренних модулей.
6. Контролируемое перекрытие при обертывании
Обеспечивает покрытие в рамках утвержденного пакета услуг.
7. Поддержка в составлении отчетов и отслеживании информации.
Проектная документация может быть связана с поставленными строительными материалами.
| Материал | Железнодорожная мононить FR PET + мультинить 900D |
| Строительство | Самозакрывающийся разъемный ткацкий станок |
| Перекрывать | ≥35% |
| Рабочая температура | от -40°C до +150°C |
| Температура плавления | 240±10°C |
| Воспламеняемость | EN 45545-2 R22/R23 HL3 |
| Стандартный цвет | Черный |
| Сертификация | Соответствует требованиям RoHS, REACH, не содержит галогенов. |
| Без галогенов | Да |
| Устойчивость к УФ-излучению | Да |
| Режущий инструмент | Лезвие или горячий нож |
Технические характеристики
Номер детали | Номинальный размер (мм) | Ширина разброса
(мм) | Диапазон диаметров пучка (мм) | Упаковка Длина (м/катушка) |
Мин | Макс |
STW-PET-003-BK-FR-EN45545 | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-FR-EN45545 | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-FR-EN45545 | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-FR-EN45545 | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-FR-EN45545 | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-FR-EN45545 | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-FR-EN45545 | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-FR-EN45545 | Φ19 | 104±5 | 18 | 20 | 50 |
STW-PET-025-BK-FR-EN45545 | | | 23 | 26 | 25 |
STW-PET-029-BK-FR-EN45545 | | | 27 | 31 | 25 |
STW-PET-032-BK-FR-EN45545 | | | 30 | 34 | 25 |
STW-PET-038-BK-FR-EN45545 | | | 37 | 40 | 25 |
STW-PET-050-BK-FR-EN45545 | | | 48 | 52 | 25 |
● Примечание: Выберите размер в соответствии с фактическим диаметром пучка и обеспечьте перекрытие не менее 35% после установки.
Типичные области применения
Интерьеры подвижного состава
Обеспечивает защиту проводки за панелями, сиденьями и оборудованием в пассажирском салоне, а также соответствует требованиям пожарной безопасности на железной дороге.
Дверные и системы доступа
Содержит подвижные или обслуживаемые ремни безопасности с удобным боковым доступом.
Кабины машинистов и пульты управления
Организует прокладку сигнальной и управляющей проводки в ограниченных пространствах на борту судна.
системы отопления, вентиляции и кондиционирования воздуха, а также системы освещения.
Обеспечивает защиту разветвленных кабельных групп, проложенных через исправное оборудование.
Железнодорожные электрические шкафы
Разделяет силовую, коммуникационную и вспомогательную проводку для упрощения технического обслуживания.
Укажите применимые требования стандарта EN 45545-2, уровень опасности, местоположение транспортного средства, дальность действия пучка проводов и самый крупный ответвление или соединитель. Необходимо подтвердить соответствие отчета требованиям для заказанной конструкции. Стандарт EN 45545-2 не должен быть заменен стандартами V-0, VW-1 или ECE R118 без согласования проекта.
Доступна индивидуальная настройка.
• Диапазон и перекрытие пакета - Разработан с учетом изменения диаметра кабеля и наличия ответвлений.
• Нарезка по длине и комплекты - Подготовлено в зоне обслуживания транспортных средств или в зоне сборки жгутов проводов.
• Идентификация проекта - Номер детали, номер партии и этикетки, относящиеся к железнодорожной программе.
• Упаковка и документация - Изготовление коробок на заказ и соответствующих упаковок для отчетов.
Тестирование и соответствие требованиям
Соответствующее описание уровня опасности EN 45545-2 R22 и R23 должно быть проверено на соответствие точному отчету и конструкции. Соответствие защитной оболочки не гарантирует соответствие всего железнодорожного транспортного средства или жгута проводов. При необходимости могут быть предоставлены декларации RoHS, REACH и отсутствие галогенов.
• Контроль материалов железнодорожного класса - Проверена информация об одобренной огнестойкой пряже и партии.
• Проверки закрытия и покрытия - Проверка на наличие перекрытия производится с использованием типовых оправок.
• Отслеживаемость партий - Производственные и сырьевые данные привязаны к заказу.
• Сопоставление документов — Перед отправкой проверяются необходимые железнодорожные отчеты и этикетки.
01. Какой уровень опасности по стандарту EN 45545 доступен?
Необходимо подтвердить требуемый уровень опасности R22/R23, сверив его с соответствующим отчетом.
02. Может ли это распространяться на разветвлённые железнодорожные упряжи?
Да. Боковой вход и локальное возобновление работы поддерживают нерегулярные пакеты услуг и филиалы.
03. Соответствует ли стандарт EN 45545 стандарту UL 94 V-0?
Нет. Методы тестирования и цели утверждения различаются.
04. Можно ли предоставить этикетки для проекта?
Да, включая ссылки на детали, партии и проекты по договоренности.
Запросить образец или коммерческое предложение
Укажите тип комплекта, условия установки, требуемый стандарт, длину и количество отрезков. Компания MJ FLEX порекомендует подходящую конструкцию и организует предоставление образца или расчет стоимости.
