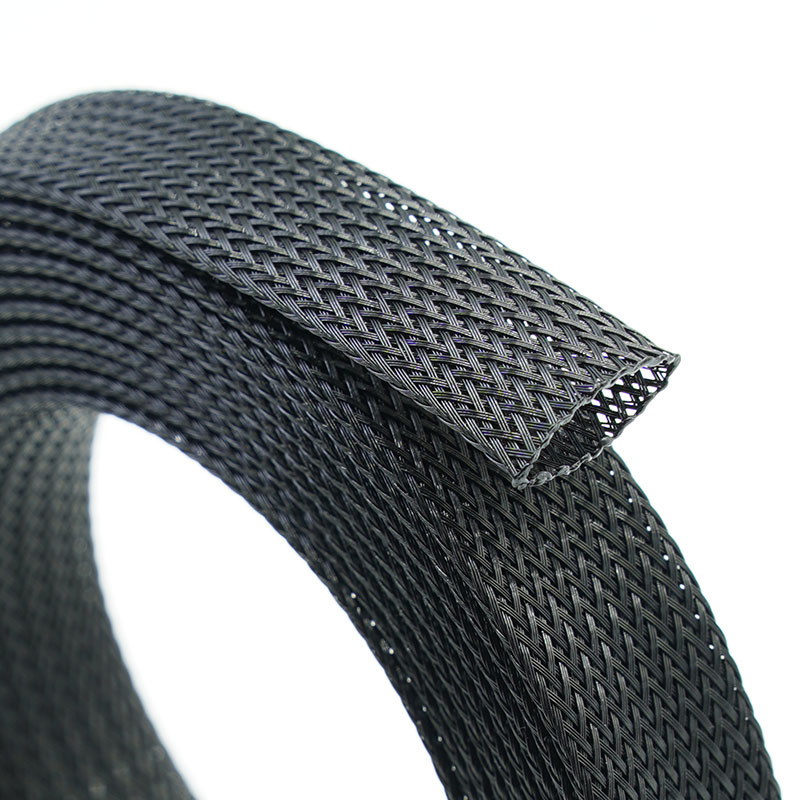

Почему стоит выбрать расширяющуюся плетеную оплетку BRS-PET?
• Решите проблему повседневного беспорядка с кабелями.
Оплетка скрепляет свободные провода в аккуратный, удобный в обращении жгут.
• Снизьте обычный износ оболочки кабеля.
ПЭТ обеспечивает легкий защитный барьер от истирания и царапин.

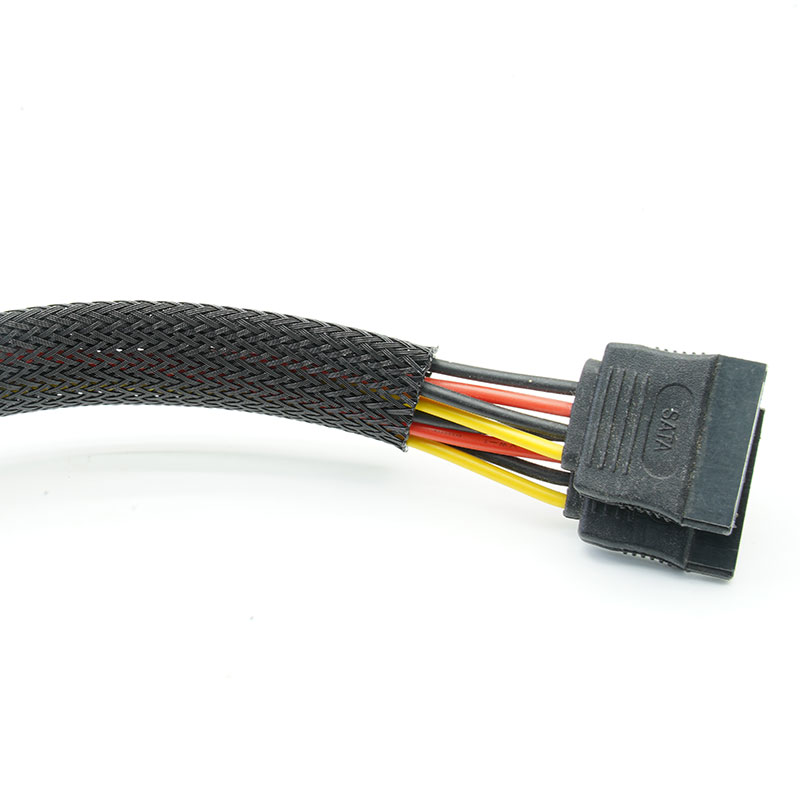

• Ускоренная установка с помощью разъемов
Расширяемая конструкция уменьшает необходимость отсоединения разъемов и способствует эффективной сборке.
• Избегайте оплаты за ненужные специальные оценки.
Стандартная версия обеспечивает общую защиту внутри помещений, когда не требуется специальная противопожарная, УФ- или отраслевая сертификация.
1. Монофиламентный материал ПЭТ
Обеспечивает надежную защиту кабелей общего назначения.

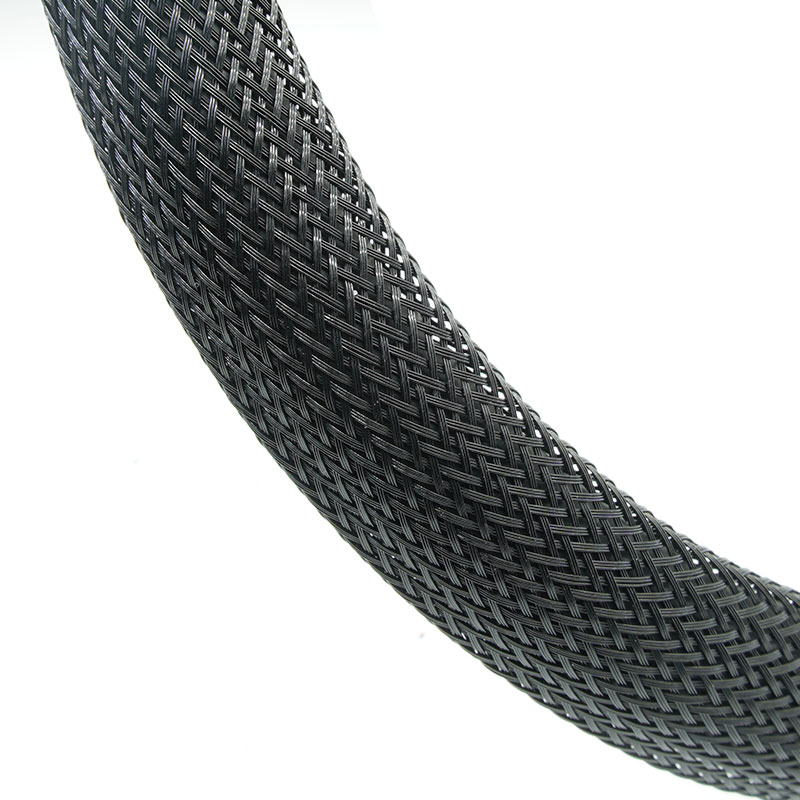

2. Расширяемая плетеная конструкция
Подходит для установки на разъемы и компенсирует умеренные колебания толщины жгута проводов.
3. Легкая защита от истирания
Обеспечивает защиту оболочки проводов без использования толстого кабелепровода.

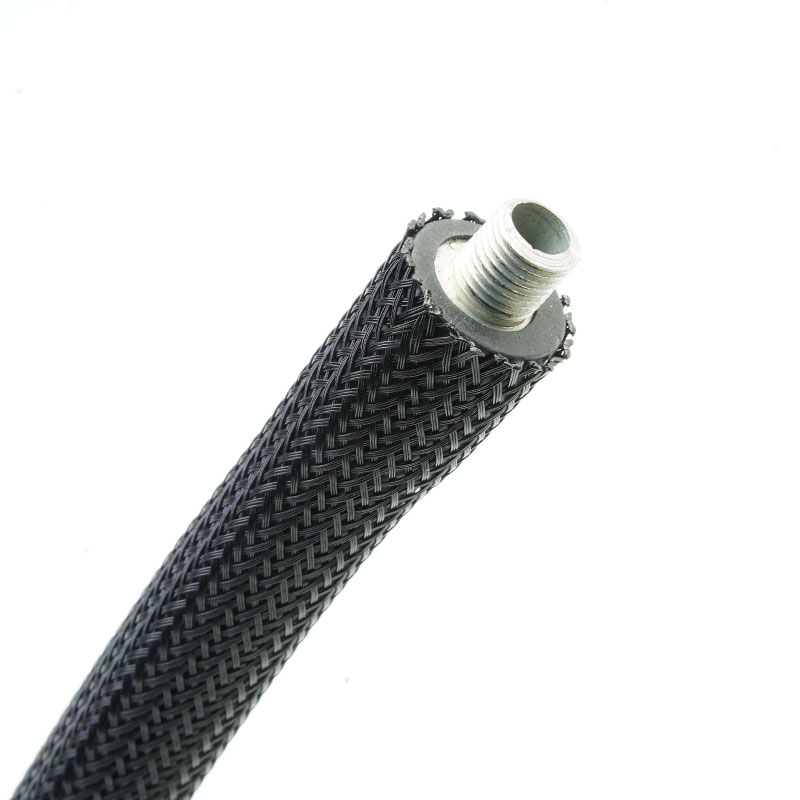

4. Гибкая прокладка кабелей
Следует по изгибам и неровным траекториям движения страховочного троса.
5. Открытая, воздухопроницаемая структура.
Позволяет теплу и влаге рассеиваться, а не герметизировать сверток.
6. Подходит для резки горячим ножом.
Способствует чистой резке и уменьшает расслоение торцов.
7. Широкие возможности индивидуальной настройки.
Размер, цвет, длина отрезка, упаковка и маркировка могут быть изменены в зависимости от минимального объема заказа.
| Материал | ПЭТ монофиламент |
| Строительство | Растягивающаяся коса |
| Рабочая температура | от -40°C до +125°C |
| Температура плавления | 240±10°C |
| Воспламеняемость | UL94 V2 |
| Износостойкость | Середина |
| Толщина стенки | 0,65 ± 0,05 мм |
| Стандартный цвет | Черный |
| Сертификация | Соответствует требованиям RoHS, REACH, не содержит галогенов. |
| Без галогенов | Да |
| Устойчивость к УФ-излучению | Да |
| Режущий инструмент | Горячий нож |
Технические характеристики
Номер детали | Ширина в разложенном виде (Ш) | Расширенный диапазон (мм) | Стена Толщина (мм) | Упаковка Длина (м/катушка) |
Дюйм | mm | Мини) | Макс.(О) |
BRS-PET-003-BK | 1/8 дюйма | 3 | 1 | 6 | 0,65±0,05 | 1000 |
BRS-PET-006-BK | 1/4 дюйма | 6 | 3 | 9 | 0,65±0,05 | 500 |
BRS-PET-008-BK | 5/16” | 8 | 5 | 12 | 0,65±0,05 | 350 |
BRS-PET-010-BK | 3/8 дюйма | 10 | 7 | 17 | 0,65±0,05 | 350 |
BRS-PET-012-BK | 1/2 дюйма | 12 | 8 | 20 | 0,65±0,05 | 350 |
BRS-PET-016-BK | 5/8” | 16 | 10 | 27 | 0,65±0,05 | 250 |
BRS-PET-018-BK | 11/16" | 18 | 12 | 29 | 0,65±0,05 | 250 |
BRS-PET-020-BK | 3/4 дюйма | 20 | 14 | 32 | 0,65±0,05 | 200 |
| 1” | 25 | 18 | 35 | 0,65±0,05 | 200 |
| 1-1/4” | 32 | 20 | 50 | 0,65±0,05 | 150 |
| 1-1/2” | 38 | 30 | 60 | 0,65±0,05 | 100 |
| 1-3/4” | 45 | 35 | 75 | 0,65±0,05 | 100 |
| 2” | 50 | 40 | 80 | 0,65±0,05 | 100 |
| 2-1/2” | 64 | 45 | 105 | 0,65±0,05 | 50 |
| 3” | 76 | 64 | 120 | 0,65±0,05 | 50 |
| 4” | 100 | 80 | 150 | 0,65±0,05 | 50 |
● Примечание: Расширенный диапазон описывает геометрические возможности, а не предпочтительную точку непрерывной работы. Выбор диапазона, близкого к максимальному расширению, увеличивает раскрытие оплетки, уменьшает площадь покрытия и сокращает длину укладки.
Типичные области применения
Автомобильные жгуты проводов
Обеспечивает упорядоченное расположение внутренней и общей проводки автомобиля, снижая при этом износ контактов.
Промышленные панели управления
Объединяет сигнальные, управляющие и силовые провода для улучшения прокладки и удобства обслуживания.
Робототехника и автоматизация
Осуществляет управление гибкими кабельными соединениями вдоль рам машин и подвижных узлов.
Электроприборы
Защищает внутренние выводы от повреждений корпусом, острыми краями и при монтаже.
Компьютеры и электронное оборудование
Обеспечивает упорядоченное расположение силовых и информационных кабелей без необходимости прокладки громоздких кабельных каналов.
Проекты общей модернизации
Надевается на отсоединенные кабельные трассы и разъемы, где предпочтительнее использовать закрытую расширяющуюся гильзу.
Измерьте готовый пучок и самый большой соединитель, затем выберите размер, обеспечивающий достаточное расширение без чрезмерной потери площади покрытия. Укажите рабочую температуру, уровень истирания, цвет, длину реза, а также любые требования к огнестойкости, УФ-излучению или отраслевые стандарты. Если применяются определенные требования, выберите соответствующий функциональный сорт ПЭТ вместо общего варианта.
Доступна индивидуальная настройка.
• Диапазон размеров - Возможно изготовление кабелей различного номинального диаметра, от проводов малого диаметра до кабельных пучков большего диаметра.
• Соответствие цвета — Черный цвет является стандартным; для идентификации или соответствия требованиям бренда могут быть изготовлены и другие цвета.
• Плотность и расширение плетения — Конструкция может быть пересмотрена для обеспечения баланса между покрытием, гибкостью и возможностью прокладки соединительных элементов.
• Нарезка на отрезки - Предварительно нарезанные детали с запаянными горячим ножом концами могут служить опорой для сборки жгута проводов со стороны линии.
• Индивидуальная упаковка — Длина рулона, розничная упаковка, штрихкод, этикетка для клиента и количество в коробке могут быть настроены индивидуально.
Тестирование и соответствие требованиям
Материал BRS-PET общего назначения предназначен для стандартной организации кабелей и защиты от истирания. Для одобренных материалов может быть предоставлена соответствующая документация RoHS, REACH и подтверждение отсутствия галогенов. В случаях, когда указаны характеристики UL 94 V-0, VW-1, FMVSS 302, UV или EN 45545, используйте соответствующий протестированный вариант MJ FLEX, а не применяйте эти характеристики к общему продукту.
• контроль качества ПЭТ-пряжи - Перед плетением проверяются материал, диаметр нити, цвет и состояние поверхности.
• Контроль процесса плетения - В процессе производства контролируются плотность плетения, рисунок оплетки, натяжение и диаметр.
• Проверка расширения - Образцы устанавливаются на контролируемые оправки для проверки расширения и восстановления.
• контроль длины - Длина рулона или предварительно нарезанной длины проверяется в соответствии с заказом и согласованным допуском.
• Окончательный внешний вид и упаковка — Перед отправкой проверяются торцы, чистота поверхности, этикетки и упаковка.
01. Насколько может расшириться рукав?
Расширение зависит от номинального размера и конструкции оплетки. Укажите размеры пучка проводов и разъема для получения подходящей рекомендации.
02. Можно ли это разрезать ножницами?
Можно, но рекомендуется использовать горячий нож, поскольку он скрепляет ПЭТ-волокна и помогает уменьшить расслоение.
03. Подходит ли стандартный ПЭТ для использования на открытом воздухе?
При длительном воздействии солнечных лучей используйте версию, устойчивую к УФ-излучению, и ознакомьтесь с фактическими требованиями к условиям окружающей среды.
04. Обладает ли оно огнестойкими свойствами?
Не следует предполагать наличие определенного класса огнестойкости для стандартной версии. Выбирайте вариант VW-1, UL 94 V-0 или EN 45545, если этого требует спецификация.
05. Доступны ли варианты с индивидуальным цветом?
Разработка цвета может быть согласована с требованиями к объему и эксплуатационным характеристикам. Изменения цвета могут повлиять на устойчивость к ультрафиолетовому излучению или воспламенению и должны быть согласованы до начала производства.
Запросить образец или коммерческое предложение
Укажите диаметр пучка проводов, размер разъема, условия эксплуатации, требуемый стандарт и количество. Компания MJ FLEX порекомендует подходящую конструкцию и организует предоставление образцов или коммерческое предложение.
