Почему стоит выбрать BRS-PET-OE?
• Прозрачные разъемы увеличенного размера
Увеличенная пропускная способность позволяет муфте проходить через заглушки и фитинги, которые обычная расширяющаяся оплетка может не пропустить.
• Защитите предварительно обжатые узлы
Монтаж можно завершить после установки разъемов, что снижает необходимость извлечения контактов, повторной заделки или пересборки жгута проводов.
• Обработка резких переходов диаметра
Открытая геометрия оплетки адаптируется к задним панелям разъемов, местам соединения и другим локальным увеличениям размеров сборки.
• Уменьшите сложность размеров для вариативных наборов.
Тщательно подобранная конструкция OverExpand позволяет охватить более широкий диапазон монтажных работ, что потенциально упрощает учет запасов муфт и планирование установки.

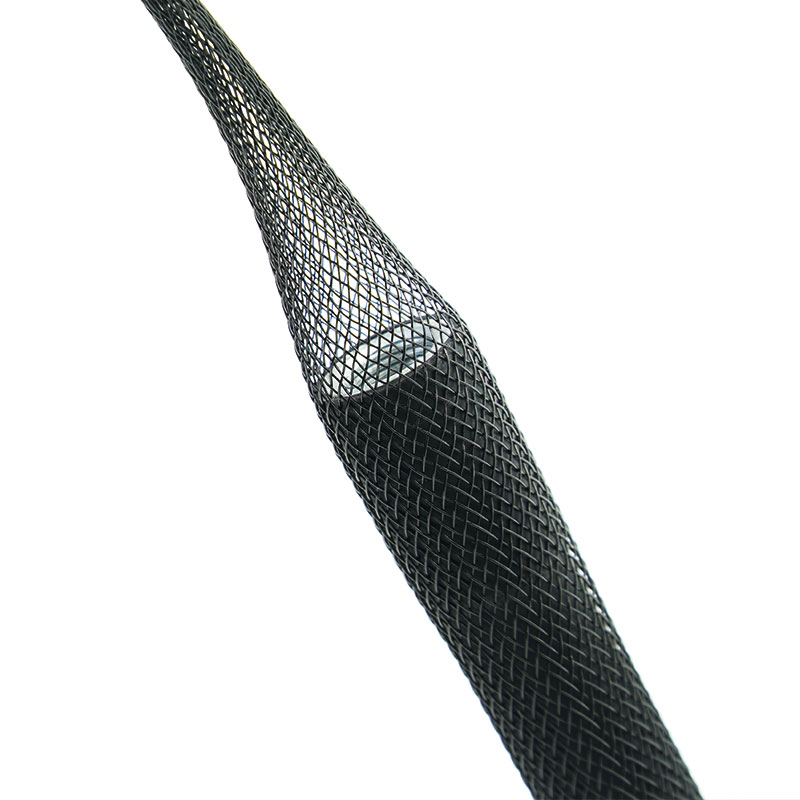

1. Улучшенное расширение зоны пропуска
Оплетка широко раскрывается, чтобы пройти мимо разъемов, штекеров и других крупных компонентов.
2. Восстановление связи вокруг жгута кабелей.
После преодоления препятствия защитная оболочка сжимается в сторону меньшего диаметра жгута проводов для удобной фиксации кабеля.
3. Установка, удобная для подключения разъемов.
Обеспечивает возможность установки защитной оболочки после завершения монтажа без необходимости обрезки или удаления многих установленных компонентов.
4. Конструкция из моноволокон ПЭТ
Обеспечивает легкую механическую защиту и гибкость в обращении с кабельными и проволочными сборками.
5. Адаптируемость к неровным профилям.
Отслеживает места соединения, переходы и умеренные изменения пакетов вдоль защищенного маршрута.
6. Сокращение перебоев в сборочном процессе.
Помогает сократить этапы монтажа, где при использовании обычных трубок потребовалась бы разборка соединителей.
7. Проект расширения, разработанный с учетом специфики проекта.
Для конкретного применения можно проверить номинальный размер, требуемый диаметр прохода, геометрию оплетки, длину и упаковку.
| Материал | ПЭТ монофиламент |
| Строительство | Высокоэластичная трубчатая оплетка |
| Рабочая температура | от -40°C до +125°C |
| Температура плавления | 240±10°C |
| Воспламеняемость | UL 94 V2 |
| Стандартный цвет | Черный |
| Диапазон размеров | Номинальные размеры, специфичные для проекта. |
| Сертификация | Соответствует требованиям RoHS, REACH, не содержит галогенов. |
| Режущий инструмент | Горячий нож |
| Форма поставки | Рулоны оптом или нарезанные по индивидуальному заказу отрезки. |
Технические характеристики
Номер детали | Ширина в разложенном виде (Ш) | Расширенный диапазон (мм) | Упаковка Длина (м/катушка) |
Дюйм | mm | Мини) | Макс.(О) |
BRS-PET-006-BK-OE | 1/4 дюйма | 6 | 3 | 12 | 500 |
BRS-PET-008-BK-OE | 5/16” | 8 | 6 | 22 | 500 |
BRS-PET-010-BK-OE | 3/8 дюйма | 10 | 5 | 25 | 350 |
BRS-PET-012-BK-OE | 1/2 дюйма | 12 | 11 | 35 | 300 |
BRS-PET-020-BK-OE | 3/4 дюйма | 19 | 12 | 45 | 200 |
Типичные области применения
Предварительно обжатые кабельные сборки
Проходит поверх установленных разъемов, позволяя добавить защитную оболочку без извлечения контактов или замены разъемов.
Автомобильные и кабельные жгуты
Рассматривается проводка с защитными кожухами разъемов, ответвлениями или локальными изменениями диаметра, которые усложняют протяжную установку.
Кабели передачи данных и связи
Надевается на формованные концы и интерфейсные разъемы, защищая при этом более тонкий участок кабеля, расположенный за ними.
Промышленные датчики и управляющие кабели
Защищает готовые к установке кабели, оснащенные клеммами, сальниками или датчиками, ширина которых превышает ширину кабельного пучка.
Комплекты для замены и модернизации оборудования
Позволяет техническим специалистам добавлять или заменять плетеную защиту, сохраняя при этом оригинальные кабельные наконечники там, где это позволяет доступ для установки.
Запишите два отдельных параметра: самый большой компонент, через который должна проходить защитная оболочка, и минимальный/максимальный диаметр участка кабеля, который остается закрытым. Также измерьте длину разъема, острые выступы и доступное пространство для установки. Конструкция, которая не задевает разъем, должна при этом достаточно расширяться вокруг конечного пучка. Расширение увеличивает отверстия в оплетке и вызывает продольное укорачивание, поэтому подтвердите покрытие и готовую длину на фактической сборке или с помощью репрезентативного образца. Не рассчитывайте длину отрезка только по расслабленной оболочке; учитывайте натяжение при установке, прокладку изгибов и необходимый припуск на конце.
Доступна индивидуальная настройка.
Профиль расширения — геометрию оплетки можно сравнить с соотношением диаметра соединителя к диаметру пучка.
Номинальный размер и площадь покрытия — выбраны таким образом, чтобы обеспечить баланс между габаритами проезжей части и приемлемым внешним видом после установки.
Определение необходимой длины отрезка — пробные образцы позволяют установить правильную длину в ненатянутом состоянии для требуемой площади укладки.
Цвет и упаковка продукции — Цвета для проекта, маркированная длина, катушки, пакеты и сборочные комплекты доступны при условии соблюдения минимального объема заказа и подтверждения.
Тестирование и соответствие требованиям
Показатель OverExpand описывает геометрию монтажа и сам по себе не устанавливает огнестойкость, устойчивость к УФ-излучению, температурный класс или соответствие автомобильным стандартам. Документация по RoHS, REACH и другим материалам может быть предоставлена для подтвержденной конструкции из ПЭТ. Любое заявление об огнестойкости или экологической безопасности должно быть связано с точным указанием типа пряжи, цвета и протокола испытаний. Коэффициент расширения, площадь покрытия после монтажа и изменение длины должны быть проверены с использованием согласованного метода измерения и репрезентативной комбинации соединителя и пучка.
Проверка соответствия – согласованная конструкция проверяется на соответствие заданному диаметру соединителя или калибру заказчика.
Проверка восстановления и покрытия — после расширения проводится повторная проверка соответствия оплетки целевому диапазону кабельных пучков.
Стабильность траектории расширения — производственные образцы вскрываются в заданном диапазоне диаметров для выявления неравномерного расширения, зацепов или локальных искажений сетки.
Оценка установленной длины — укорачивание, связанное с расширением, можно проверить, когда длина готового отрезка имеет решающее значение для проекта.
Выпуск груза — Материал, цвет, длина рулона или отрезка, этикетки, количество и упаковка подтверждаются перед отправкой.
01. Какого размера следует выбрать BRS-PET-OE?
Используйте как наибольший диаметр разъема, так и конечный диаметр кабельного пучка. Оболочка, выбранная только для разъема, может оказаться слишком открытой или неплотно прилегающей к кабелю.
02. Сохранится ли охват на прежнем уровне при максимальном расширении?
Нет. Размер ячеек сетки увеличивается по мере расширения оплетки. Оцените площадь покрытия при фактическом диаметре установленной сетки.
03. Может ли один размер подходить для нескольких диаметров кабеля?
Возможно, но приемлемые показатели восстановления, покрытия и внешнего вида должны быть подтверждены по всей протяженности участка.
04. Можно ли его установить поверх литых разъемов?
Часто да, при условии, что наибольший диаметр и форма разъема соответствуют подтвержденной пропускной способности выбранной конструкции.
Запросить образец или коммерческое предложение
Укажите окончательный диапазон размеров комплекта, максимальные габариты разъемов, длину и форму разъемов, требуемое покрытие, длину установки, цвет и количество заказа. Компания MJ FLEX рассмотрит варианты расширения и подберет подходящий образец BRS-PET-OE или предоставит коммерческое предложение.
