Почему стоит выбрать защиту кабелей SBW-PET-UV для наружного применения?
1. Снижение преждевременного старения кожи под воздействием солнечного света.
Устойчивая к УФ-излучению ПЭТ-смесь предназначена для открытых кабельных трасс, где обычная внутренняя защитная оболочка может слишком быстро терять свои механические свойства.
2. Модернизация жгутов проводов для наружного использования без переподключения.

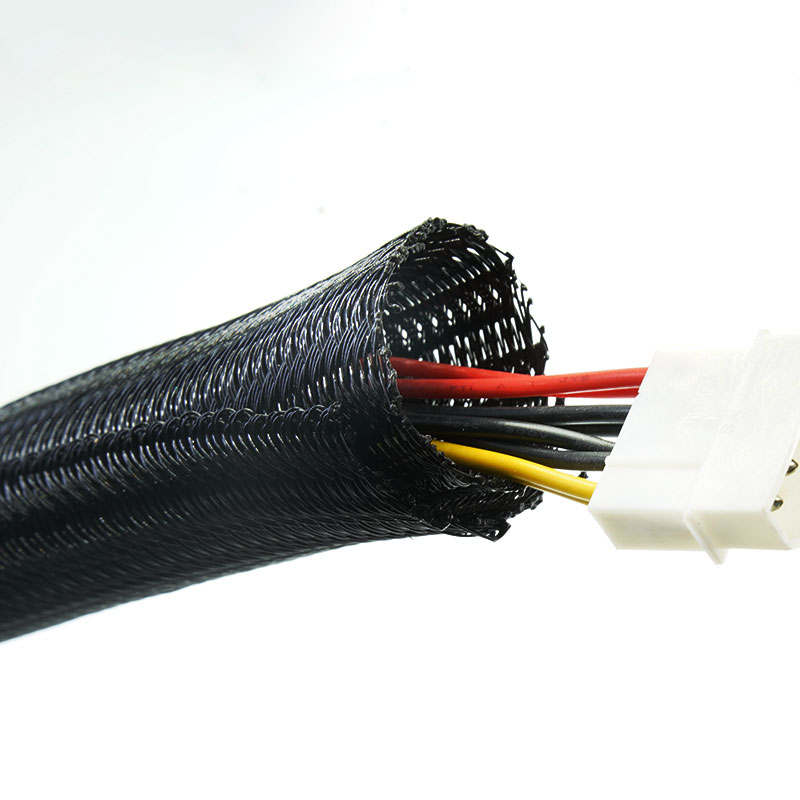

Раздельная конструкция обхватывает подключенные жгуты проводов, что позволяет избежать снятия разъемов во время установки и обслуживания.
3. Защитите открытые поверхности кабелей.
Оплетка помогает контролировать истирание и контакт кабелей с солнечным оборудованием, зарядными системами, механизмами и наружными шкафами.
4. Поддержка технической оценки
Данные об уровне воздействия в соответствии со стандартом ISO 4892-2 доступны для указанной конструкции, что помогает инженерам оценить ее пригодность перед выбором продукта.
1. УФ-стойкий материал
Состав ПЭТ предназначен для прокладки кабелей и жгутов проводов, подверженных воздействию солнечного света.
2. Конструкция, удобная для модернизации
Самозакрывающаяся разъемная конструкция облегчает установку и техническое обслуживание готовых жгутов проводов.
3. Документированное воздействие УФ-излучения
Данные об уровне воздействия в соответствии со стандартом ISO 4892-2 доступны для указанной конструкции.
4. Гибкая прокладка маршрутов на открытом воздухе
Плетеная поверхность повторяет контуры рам оборудования, изгибы и траектории движения кабелей.
5. Защита от истирания
Плетеная конструкция помогает защитить открытые поверхности кабеля от обычного контакта и трения.
6. Дышащая открытая конструкция
Эта защитная трубка позволяет упорядочить наружную проводку, не зажимая пучок проводов внутри герметичной трубки.
7. Поставки, разработанные специально для проекта.
Размер, длина отрезка, упаковка и идентификация могут быть адаптированы к требованиям проекта.
| Материал | ПЭТ, устойчивый к УФ-излучению |
| Строительство | Самозакрывающаяся раздельная коса |
| Перекрывать | ≥35% |
| Рабочая температура | от -40°C до +125°C |
| Температура плавления | 240±10°C |
| Устойчивость к УФ-излучению | ISO 4892-2, 1000 часов |
| Воспламеняемость | UL94 V-2 |
| Интенсивность излучения | 0,35 Вт/м² при 340 нм |
| Температура черной панели | 65°C |
| Относительная влажность | 50% |
| Цикл воздействия | 102 мин света + 18 мин света и распыления воды |
| Прочностные характеристики при растяжении | Снижение примерно на 10%. |
| Удлинение при разрыве | Снижение примерно на 5,8%. |
| Сохранение удлинения | Более 94% |
| Появление | Отсутствуют видимые трещины или признаки охрупчивания. |
| Доступные цвета | Черный |
| Сертификация | RoHS, REACH |
| Без галогенов | Да |
| Режущий инструмент | Горячий нож |
Технические характеристики
Номер детали | Номинальный размер (мм) | Диапазон диаметров пучка (мм) | Упаковка Длина (м/катушка) |
Мин | Макс |
SBW-PET-003-BK-UV | Φ3 | 2 | 4 | 300 |
SBW-PET-005-BK-УФ | Φ5 | 3 | 6 | 200 |
SBW-PET-006-BK-УФ | Φ6 | 4 | 7 | 200 |
SBW-PET-008-BK-УФ | Φ8 | 6 | 10 | 100 |
SBW-PET-010-BK-УФ | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK-УФ | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK-УФ | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK-УФ | Φ19 | 18 | 22 | 25 |
| | 23 | 26 | 25 |
| | 28 | 30 | 25 |
| | 29 | 34 | 25 |
| | 35 | 40 | 25 |
| | 46 | 55 | 25 |
● Примечание: Выберите размер в соответствии с фактическим диаметром пучка и обеспечьте перекрытие не менее 35% после установки.
Типичные области применения
Оборудование для солнечной и возобновляемой энергетики
Защищает открытую проводку управления, связи и вспомогательные провода в системах электроснабжения наружного применения.
Наружная телекоммуникация
Организует прокладку кабельных жгутов на коммуникационном оборудовании, шкафах и открытых сетевых установках.
Оборудование для зарядки электромобилей
Обеспечивает надежную защиту проводки, проложенной через наружные зарядные устройства.
Строительная и сельскохозяйственная техника
Рассматриваются датчики, элементы управления и электрические жгуты, подвергающиеся воздействию солнечных лучей во время работы оборудования.
Наружные датчики и элементы управления
Защищает сигнальные и силовые кабели, подключенные к устройствам мониторинга, безопасности и автоматизации.
Наружные электрические узлы
Подходит для организации кабелей в местах, где воздействие солнечного света делает обычную внутреннюю оплетку непригодной.
Помимо диаметра пучка кабелей, необходимо указать географическое местоположение, ожидаемое воздействие солнечного света, целевой срок службы, условия перемещения, истирания и контакта с водой, маслами или химическими веществами. Устойчивость к УФ-излучению не гарантирует автоматически защиту от атмосферных воздействий или герметизацию жидкостью; защищаемая кабельная система должна оцениваться как единый узел.
Доступна индивидуальная настройка.
Компания MJ FLEX оказывает поддержку OEM- и ODM-производителям, начиная с выбора материалов и конструкции и заканчивая изготовлением образцов, упаковкой и серийным производством:
• Размер, ширина разброса и перекрытие.
• Цвет, длина среза и длина катушки.
• Плотность и охват косы.
• Этикетки, штрихкоды, комплектация и упаковка.
• Образцы, требования к проверке и сопроводительные документы.
• SBW-PET — Самозатягивающаяся разъемная оплетка для кабеля
• SBW-PET-FR-V0 — Огнестойкий самозатягивающийся защитный рукав UL94 V-0
• SBW-PET-FR-EN45545 — Самозакрывающаяся плетеная муфта для железнодорожных путей EN45545
• SBW-PET-RR — Разъемная плетеная оболочка, устойчивая к грызунам
01. Что показывает 1000-часовой тест на воздействие УФ-излучения?
На рисунке показано, как УФ-стабилизированный ПЭТ сохраняет гибкость, эластичность и внешний вид при контролируемом ускоренном атмосферном воздействии.
02. Этот чехол водонепроницаемый?
Нет. Оплетка представляет собой открытую, воздухопроницаемую структуру. Она защищает и упорядочивает кабели, но не создает герметичного уплотнения.
03. Чем она отличается от стандартной черной ПЭТ-пленки?
Версия, предназначенная для использования с УФ-защитой, использует состав, устойчивый к ультрафиолетовому излучению, и ее эффективность подтверждена данными ускоренного воздействия на указанную конструкцию.
04. Можно ли использовать его с солнечными батареями или уличным зарядным оборудованием?
Его можно использовать для организации открытых кабелей и защиты от истирания. При окончательном выборе следует учитывать температуру, подвижки, воздействие химических веществ и технические характеристики проекта.
05. Применим ли тест на УФ-излучение ко всем размерам и цветам?
Не автоматически. Убедитесь, что запрошенный размер, цвет и конструкция соответствуют требованиям, указанным в соответствующей испытательной документации.
Запросить образец или коммерческое предложение
Для получения точных технических рекомендаций и коммерческого предложения, пожалуйста, предоставьте следующую информацию:
Диаметр кабельного пучка, местоположение на открытом воздухе, условия эксплуатации и требуемый срок службы. Компания MJ FLEX может проанализировать заявку и подготовить образцы для оценки возможности установки на открытом воздухе.
