Почему стоит выбрать тканый рукав STW-PET-FR-V0?
1. Соответствует установленным требованиям к материалу класса V-0.
Указанная конструкция подходит для проектов, в которых указан стандарт UL 94 V-0, а не стандартные требования к огнестойкости.
2. Модернизация существующих жгутов проводов.
Боковой ввод позволяет установить огнезащитное покрытие без демонтажа клемм.
3. Поддерживайте исправность проводки оборудования.
Втулка открывается для осмотра, замены и доступа к ответвлениям.
4. Отдельное утверждение материалов и системы.
Документацию можно изучить, помня при этом, что конечное оборудование может потребовать собственной оценки.
1. Характеристики материала по стандарту UL 94 V-0
Конструкция, указанная в описании, соответствует заявленному классу воспламеняемости пластмасс.

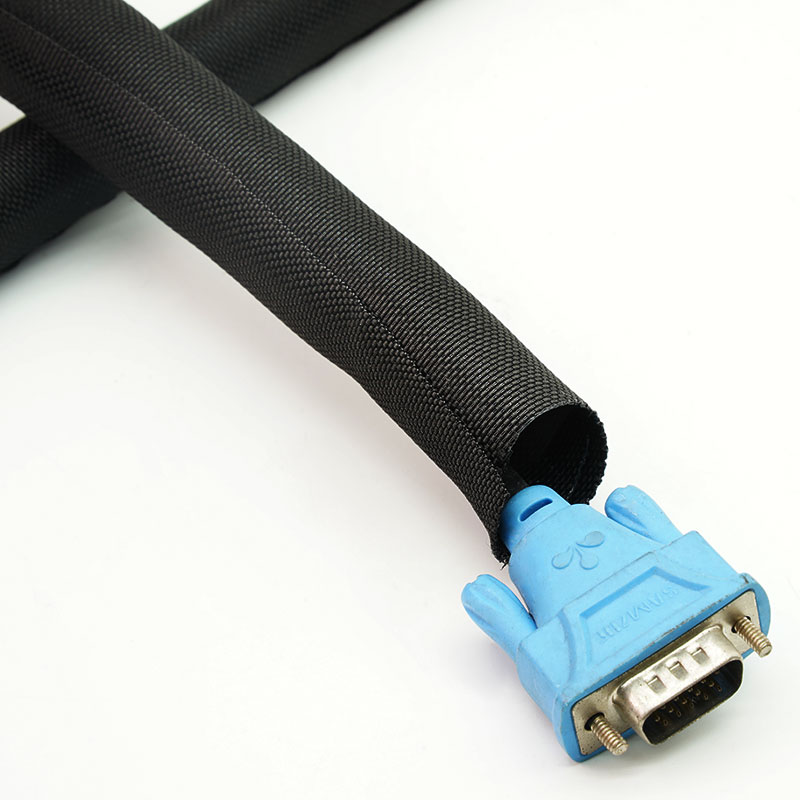

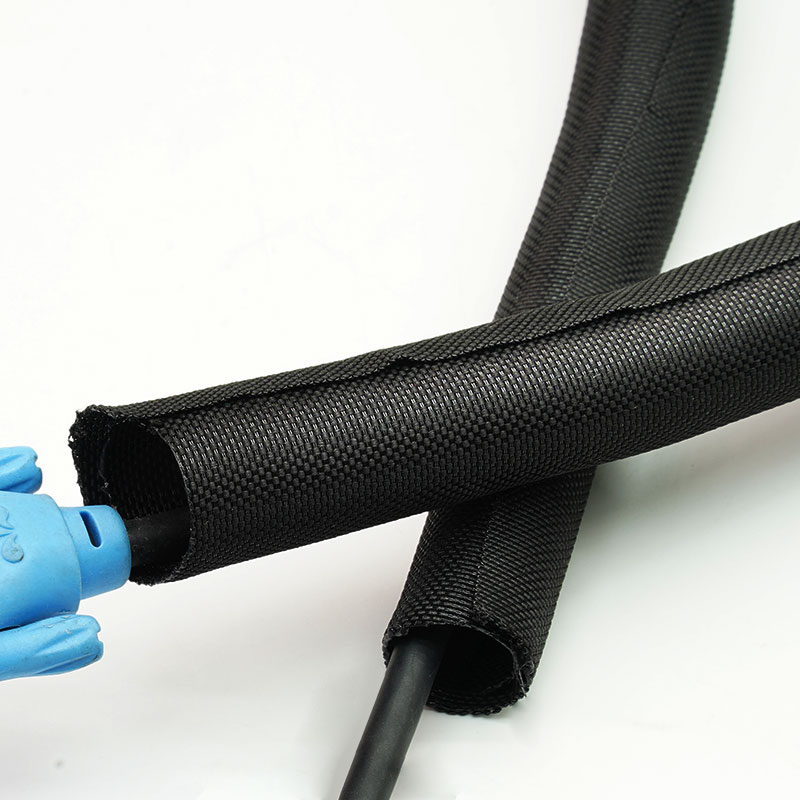

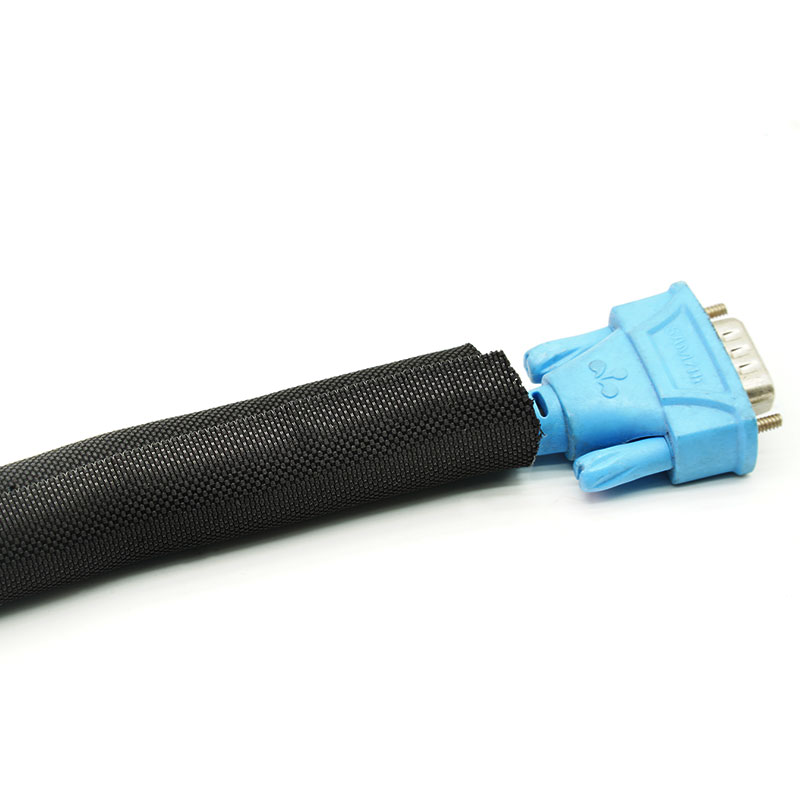

2. Самозакрывающаяся разборная конструкция
Обматывается вокруг существующих кабелей и возвращается в закрытое положение.

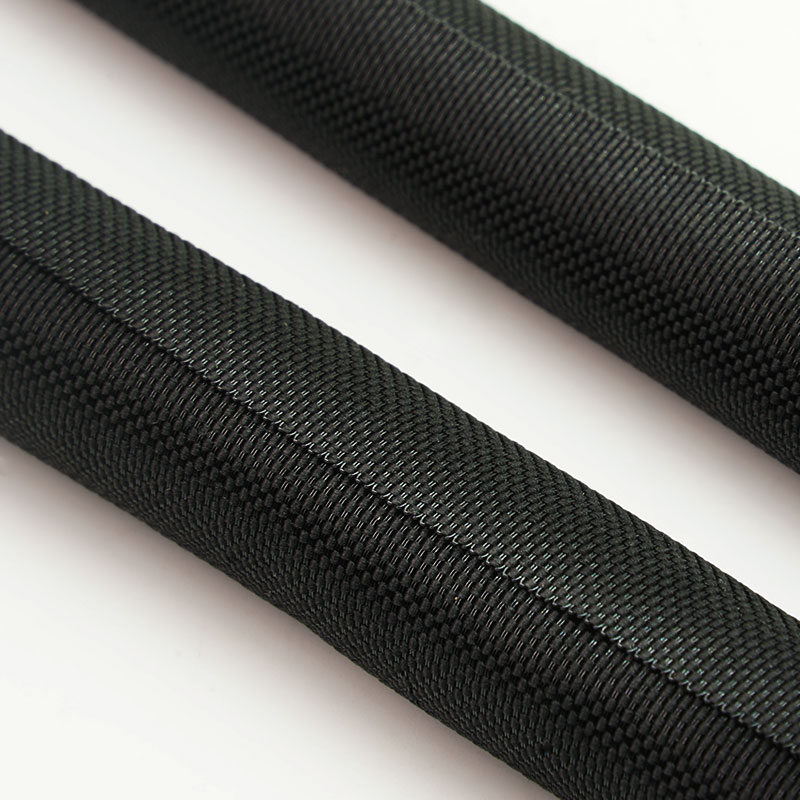

3. Огнестойкий тканый ПЭТ
Сочетает в себе гибкость текстиля с контролируемым поведением материала при воздействии пламени.
4. Доступ для модернизации и технического обслуживания.
Поддерживает установку и обслуживание без снятия разъема.
5. Гибкая защита от истирания
Помогает ограничить износ оболочки кабеля внутри оборудования и шкафов.
6. Контролируемое перекрытие
Обеспечивает сплошное покрытие при правильном подборе размера.
7. Документация, подтверждающая соответствие требованиям.
Соответствующие отчеты и декларации могут быть сопоставлены с заказанным строительством.
| Материал | Огнестойкая мононить ПЭТ + мультинить 900D |
| Строительство | Самозакрывающаяся разрезная пленка |
| Перекрывать | ≥35% |
| Рабочая температура | от -40°C до +150°C |
| Температура плавления | 240±10°C |
| Воспламеняемость | UL94 V0 |
| Износостойкость | См. ISO 6722 |
| Устойчивость к старению | См. ISO 6722 |
| Жидкостное сопротивление | См. GMW14327 |
| Стандартный цвет | Черный |
| Сертификация | Соответствует требованиям RoHS, REACH, не содержит галогенов. |
| Без галогенов | Да |
| Устойчивость к УФ-излучению | Да |
| Режущий инструмент | Лезвие или горячий нож |
Технические характеристики
Номер детали | Номинальный размер (мм) | Ширина разброса
(мм) | Диапазон диаметров пучка (мм) | Упаковка Длина (м/катушка) |
Мин | Макс |
STW-PET-003-BK-FR-V0 | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-FR-V0 | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-FR-V0 | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-FR-V0 | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-FR-V0 | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-FR-V0 | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-FR-V0 | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-FR-V0 | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Примечание: Выберите размер в соответствии с фактическим диаметром пучка и обеспечьте перекрытие не менее 35% после установки.
Типичные области применения
Шкафы управления электроприборами
Обеспечивает защиту организованной силовой, сигнальной и управляющей проводки в тех случаях, когда требуются характеристики материалов класса V-0.
Аккумуляторное и энергосберегающее оборудование
Обматывает вспомогательные и низковольтные жгуты проводов, сохраняя при этом доступ для технического обслуживания.
Зарядное оборудование
Обеспечивает защиту кабельных групп внутри модулей и корпусов, подлежащих проверке на уровне оборудования.
Приборы и инструменты
Рассматривается внутренняя проводка, проложенная вблизи корпусов и компонентов.
Электронное производственное оборудование
Обеспечивает надежную защиту кабельных сборок с разъемами.
Убедитесь, что указана классификация UL 94 V-0; она не взаимозаменяема с VW-1 или EN 45545-2. Укажите диапазон длины пучка, требования к перекрытию, температуру, место установки и необходимую документацию. В сопроводительном документе должны быть указаны точные сведения о заказанном материале и конструкции.
Доступна индивидуальная настройка.
• Одобренный выбор размера - Диаметр и перекрытие соответствуют диаметру и толщине кабельного жгута.
• Предварительно нарезанные детали - Длина проекта с согласованными допусками на окончание и размеры.
• Этикетки отслеживаемости — Указания на упаковке по партиям, проектам и документам.
• OEM-упаковка - Изготовление рулонов нестандартной длины, комплектов, этикеток и коробок.
Тестирование и соответствие требованиям
Стандарт UL 94 V-0 применяется к указанному материалу или конструкции оболочки и не сертифицирует весь жгут проводов или оборудование. Он отличается от стандартов VW-1, FMVSS 302 и EN 45545-2. Соответствующие документы RoHS, REACH и документы, подтверждающие отсутствие галогенов, должны соответствовать поставляемой конструкции.
• Контролируемый огнестойкий материал - Перед началом производства проверяется соответствие пряжи заявленным огнестойким характеристикам.
• Проверка перекрытия - Проверка закрытия выполняется по всему указанному диапазону пакетов.
• отслеживаемость процесса - Материалы и производственные партии сохраняются.
• Документированный релиз — Проверяются размеры, внешний вид, этикетки и запрошенные файлы.
01. Сертификация UL 94 V-0 — это то же самое, что и VW-1?
Нет. Это разные классификации тестов, и их нельзя заменять без разрешения.
02. Сертифицирует ли V-0 весь жгут проводов?
Нет. Это относится к указанному материалу или конструкции втулки.
03. Можно ли установить его после того, как разъемы уже установлены?
Да. Его раздельная обтекаемая конструкция позволяет устанавливать его сбоку.
Запросить образец или коммерческое предложение
Укажите тип комплекта, условия установки, требуемый стандарт, длину и количество отрезков. Компания MJ FLEX порекомендует подходящую конструкцию и организует предоставление образца или расчет стоимости.
