Почему стоит выбрать ткацкий станок STW-PES с раздельным плетением?
1. Обеспечивает мягкое покрытие из чистого полиэстера.
Тканое полотно создает равномерную контактную поверхность вокруг кабелей.

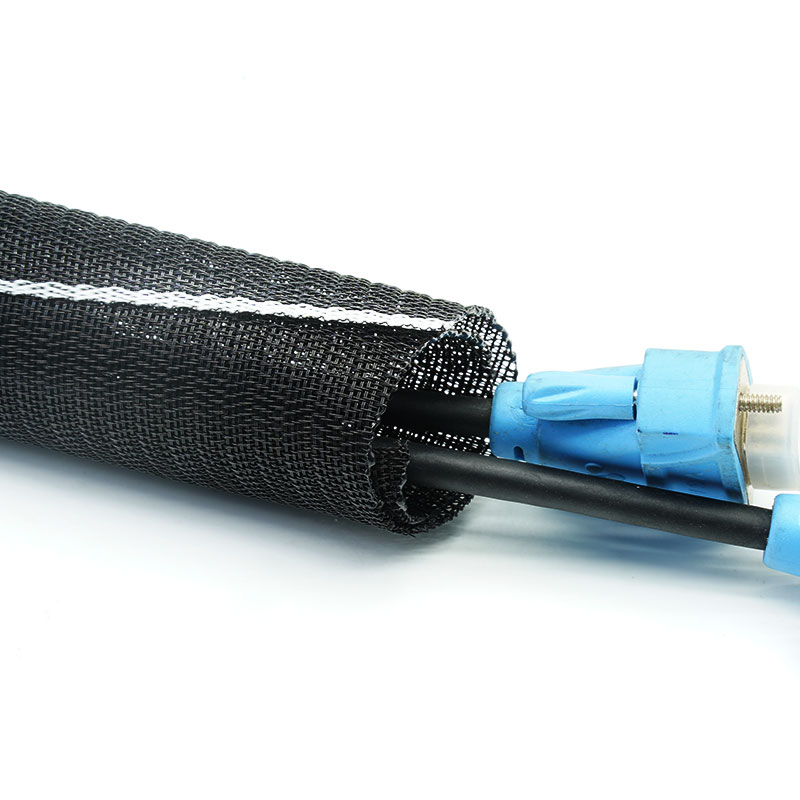

2. Модернизация существующих жгутов проводов.
Разделенный профиль устанавливается без отсоединения разъемов.
3. Организуйте разнородные пучки кабелей.
Гибкая обмотка содержит проволоки неправильной формы и ветки.
4. Упростите техническое обслуживание.
Втулка открывается для осмотра и замены кабеля.

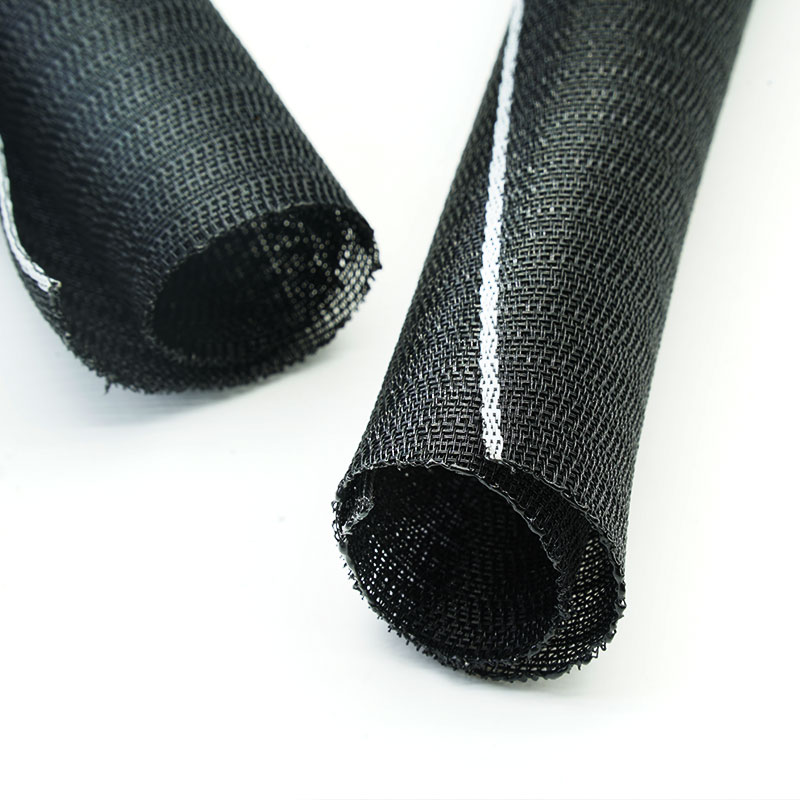

1. Конструкция из чисто полиэстерной пряжи.
Обеспечивает легкую защиту текстильных изделий.
2. Тканый разрезной дизайн.
Устанавливается сбоку.
3. Мягкая контактная поверхность
Защищает оболочки кабелей и расположенные рядом панели.
4. Гибкая кабельная изоляция
Отслеживает изгибы и изменения в пучках.
5. Доступные филиалы
Обеспечивает возможность вывода локальных кабелей.
6. Универсальная защита от истирания
Уменьшает обычное трение и истирание.
7. Изготовление продукции на заказ по OEM-заказам.
Можно ознакомиться с размерами, длиной, цветами и упаковкой.
| Материал | Полиэстер |
| Строительство | Тканый разделительный станок |
| Перекрывать | ≥35% |
| Рабочая температура | от -40°C до +125°C |
| Температура плавления | 240±10°C |
| Воспламеняемость | DIN5510 |

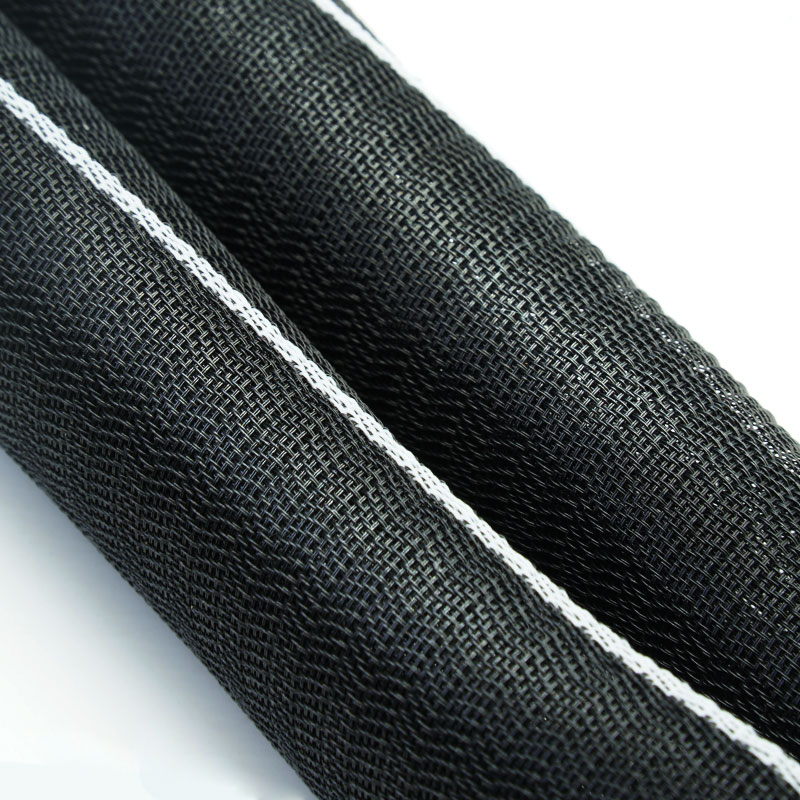

| Стандартный цвет | Черный с белой идентификационной полосой |
| Соответствует требованиям RoHS | Да |
| Соответствует требованиям Reach | Да |
| Без галогенов | Да |
| Устойчивость к УФ-излучению | Да |
| Режущий инструмент | Лезвие или горячий нож |
| Поставлять | Рулоны или нарезанные отрезки |
Технические характеристики
Номер детали | ID (мм) | Ширина разброса
(мм) | Диапазон диаметров пучка (мм) | Упаковка Длина (м/катушка) |
Мин | Макс |
STW-PES-005-BK | 5 | 25±4 | 4 | 6 | 100 |
STW-PES-008-BK | 8 | 40±4 | 6 | 9 | 100 |
STW-PES-010-BK | 10 | 45±4 | 8 | 11 | 100 |
STW-PES-013-BK | 13 | 65±5 | 12 | 15 | 50 |
STW-PES-016-BK | 16 | 77±5 | 15 | 18 | 100 |
STW-PES-019-BK | 19 | 97±5 | 18 | 22 | 100 |
| | | 23 | 26 | 50 |
| | | 28 | 30 | 50 |
| | | 29 | 34 | 25 |
| | | 35 | 40 | 25 |
| | | 48 | 52 | 25 |
● Примечание: Выберите размер в соответствии с фактическим диаметром пучка и обеспечьте перекрытие не менее 35% после установки.
Типичные области применения
Интерьеры автомобилей
Организует прокладку проводов за приборной панелью, сиденьями и элементами отделки.
Промышленное оборудование
Защищает управляющие кабели вокруг рам и панелей.
Электрошкафы
Содержит провода, обеспечивая при этом доступ для поиска и устранения неисправностей.
Бытовая техника
Защищает внутренних руководителей от контактов с жильцами.
Офисное и электронное оборудование
Создает аккуратный и пригодный для использования кабельный пучок.
Измерьте длину пучка, включая ответвления и соединители. Выберите достаточное перекрытие для надежного покрытия в местах изгибов. Учитывайте требования к износостойкости, подвижности, температуре, воздействию жидкостей и внешнему виду. При необходимости выберите специальный огнестойкий, высокотемпературный или УФ-стойкий материал.
Доступна индивидуальная настройка.
Диаметр и перекрытие — соответствуют диаметру и длине кабельного пучка.
Плотность плетения — отрегулирована для обеспечения оптимального покрытия и тактильных ощущений.
Нарезка по длине и торцам - Подготовленные детали с согласованной отделкой.
Цвет и упаковка — доступны этикетки для проектов, пакеты и картонные коробки от производителя.
Тестирование и соответствие требованиям
Стандартный STW-PES — это универсальный текстильный чехол из полиэстера. Не присваивайте ему огнестойкость, устойчивость к УФ-излучению, высоким температурам или шумоподавление без подтверждающих данных. Для материалов, соответствующих требованиям RoHS, REACH и требованиям по содержанию галогенов, могут быть предоставлены соответствующие документы.
Контроль качества полиэстерной пряжи — материал и цвет проверены.
Контроль качества тканых материалов: проверяется плотность покрытия, кромки и наличие загрязнений.
Проверка размеров — подтверждаются размер, перекрытие и длина.
Окончательный выпуск — проверяются этикетки, количество и упаковка.
01. STW-PES — это то же самое, что и версия 175 C?
Нет. Используйте STW-PET-HT, если требуется конструкция, соответствующая требованиям для работы при высоких температурах.

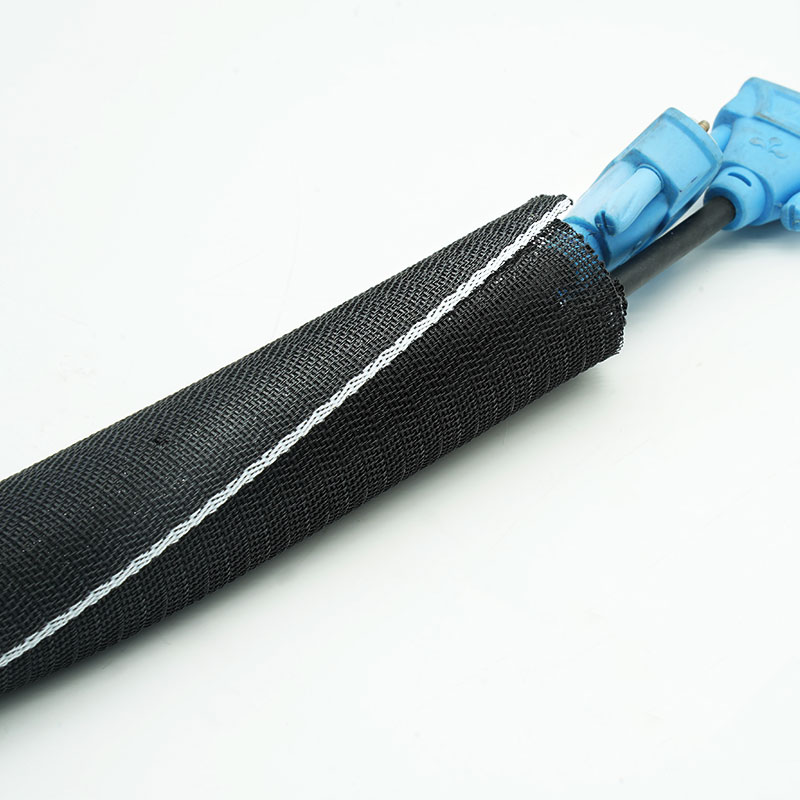

02. Можно ли установить его поверх разъемов?
Да. Пленка с разъемным креплением устанавливается сбоку.
03. Можно ли заказать цвета на заказ?
Да, при условии наличия пряжи и минимального объема заказа.
Запросить образец или коммерческое предложение
Укажите тип комплекта, условия установки, требуемые характеристики, длину и количество отрезков. Компания MJ FLEX порекомендует подходящую конструкцию и организует предоставление образца или коммерческого предложения.
