Почему стоит выбрать рукавную обмотку STW-PET?
1. Установка производится без отсоединения кабелей.
Конструкция с боковым вводом обхватывает собранные жгуты проводов, разъемы и точки ответвления.
2. Упрощение осмотра и технического обслуживания.
Доступ к кабелям сохраняется при повторном открытии защитной оболочки, а не при извлечении закрытой трубки.
3. Контроль нерегулярных пучков кабелей.
Самозакрывающееся перекрытие повторяет изменения диаметра пучка и помогает удерживать незакрепленные провода.
4. Защитите расположенные рядом обработанные поверхности.
Тканое текстильное покрытие обеспечивает более мягкую контактную поверхность, чем многие жесткие защитные трубки.

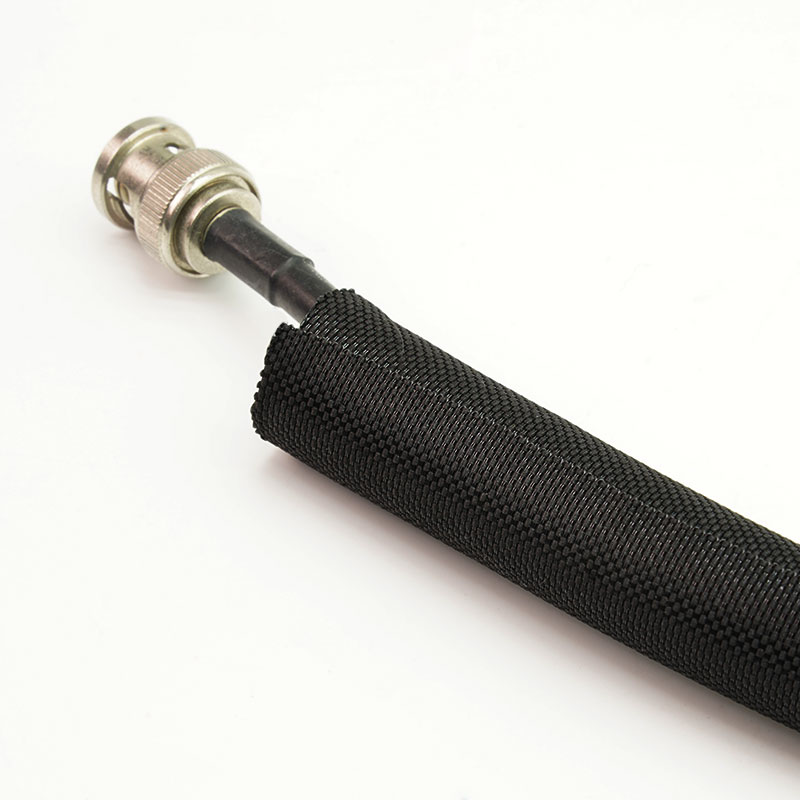

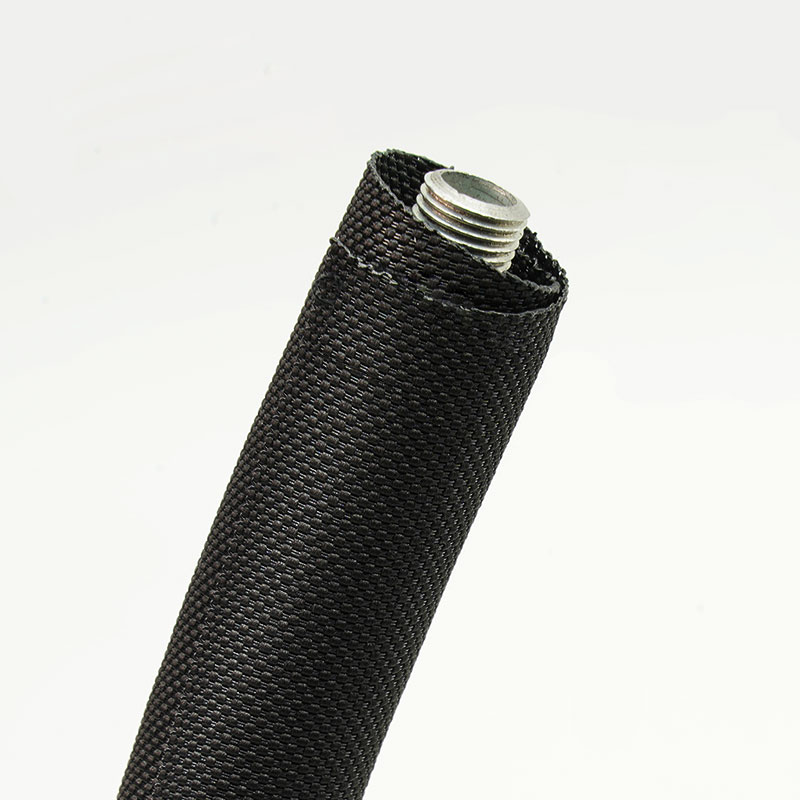

1. Самозакрывающаяся обтекаемая конструкция.
Открывается сбоку и возвращается в исходное положение вокруг установленного комплекта.

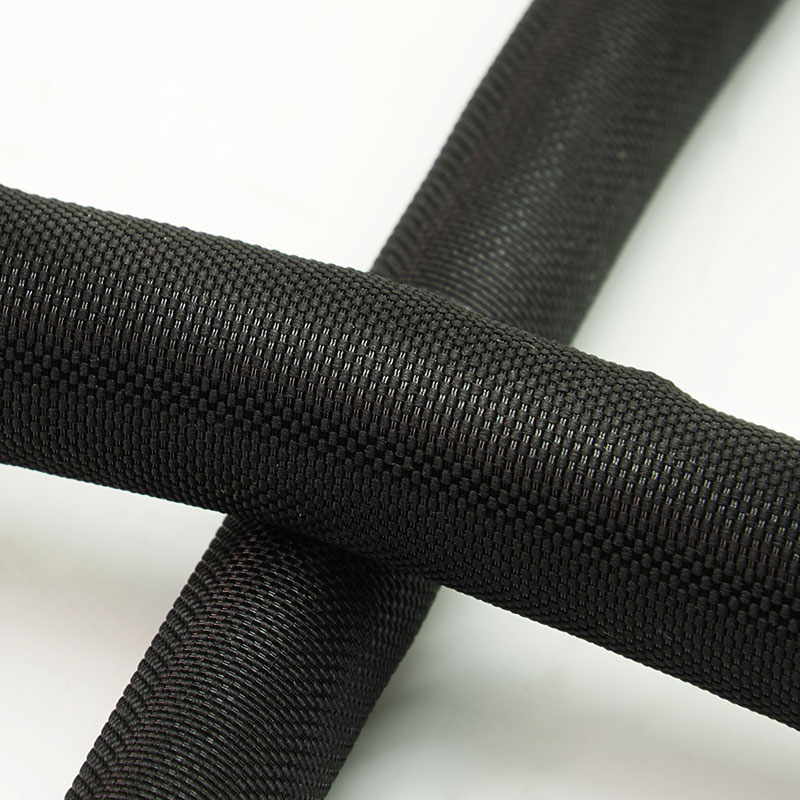

2. Конструкция из тканого полиэстера.
Обеспечивает гибкую текстильную защиту при ежедневной прокладке кабелей.

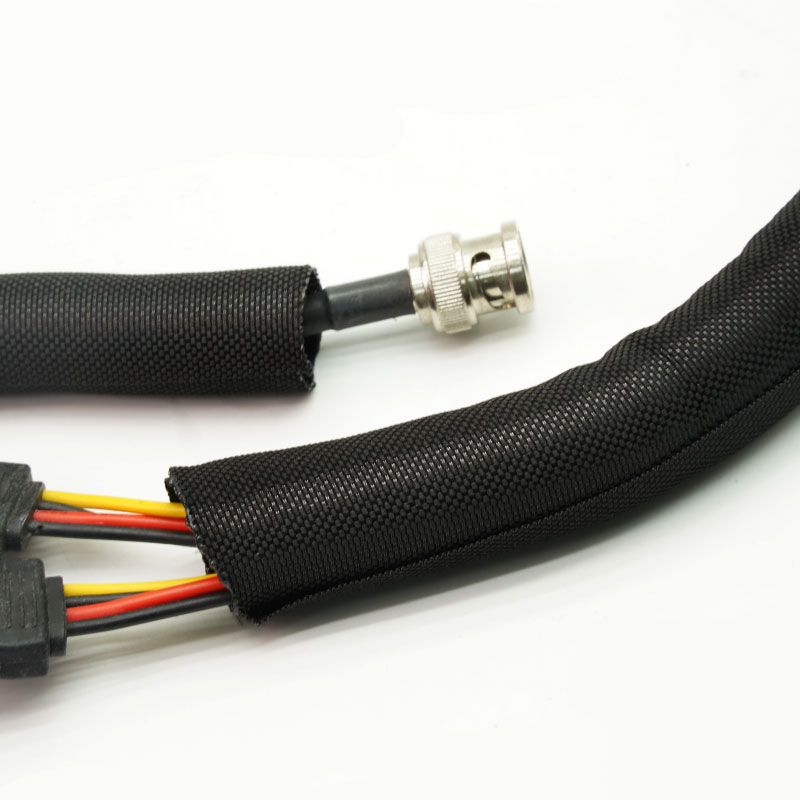

3. Установка, удобная для модернизации
Подходит для жгутов проводов с разъемами, без необходимости их снятия.
4. Износостойкая поверхность
Помогает уменьшить износ оболочки, вызванный контактом с панелями и оборудованием.
5. Гибкие характеристики изгиба
Проходит по изогнутым маршрутам и имеет нерегулярный профиль пучков.
6. Удобный доступ к кабелям.
Поддерживает сервисное обслуживание, ответвления и добавление кабелей.
7. Варианты поставки по индивидуальному заказу
Доступны размеры, длина отрезов и упаковка, разработанные специально для конкретного проекта.
| Материал | ПЭТ мультифиламент+монофиламент |
| Строительство | Самозакрывающаяся разрезная пленка |
| Перекрывать | ≥35% |
| Рабочая температура | от -40°C до +125°C |
| Температура плавления | 240±10°C |
| Воспламеняемость | UL94 V2 |
| Износостойкость | См. ISO 6722 |
| Устойчивость к старению | См. ISO 6722 |
| Жидкостное сопротивление | См. GMW14327 |
| Стандартный цвет | Черный |
| Сертификация | Соответствует требованиям RoHS, REACH, не содержит галогенов. |
| Без галогенов | Да |
| Устойчивость к УФ-излучению | Да |
| Режущий инструмент | Лезвие или горячий нож |
Технические характеристики
Номер детали | Номинальный размер (мм) | Ширина разброса
(мм) | Диапазон диаметров пучка (мм) | Упаковка Длина (м/катушка) |
Мин | Макс |
STW-PET-003-BK | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Примечание: Выберите размер в соответствии с фактическим диаметром пучка и обеспечьте перекрытие не менее 35% после установки.
Типичные области применения
Жгуты проводов салона автомобиля
Защищает проводку за приборной панелью, дверями и сиденьями, обеспечивая быструю сборку и последующее обслуживание.
Промышленное оборудование
Организует прокладку кабелей датчиков и управления в местах, где уже установлены разъемы.
Робототехника и автоматизация
Содержит гибкие кабельные пучки, проложенные вдоль маршрутов движения или часто обслуживаемого оборудования.
Электрошкафы
Объединяет несколько проводов и обеспечивает доступ к точкам ответвления при поиске неисправностей.
Бытовая техника и электронное оборудование
Защищает внутренние выводы от трения о корпуса и кромки листового металла.
Измерьте пучок в его самых узких и самых широких точках, включая ответвления и соединители. Выберите номинальный размер, обеспечивающий достаточное перекрытие по всей длине. Укажите источник истирания, частоту изгибов, температуру, используемые жидкости и метод монтажа, чтобы можно было проверить конструкцию муфты.
Доступна индивидуальная настройка.
• Диаметр и перекрытие - Соответствует установленному жгуту проводов и ожидаемому изменению диаметра.
• Нарезка на отрезки - Подготовлены детали для сборки жгута проводов на линии.
• Цвет и идентификация - Специальные цвета или маркировка проекта подлежат проверке материалов и минимального объема заказа.
• Упаковка - Изготовление рулонов, пакетов, наборов, штрихкодов и продукции под собственной торговой маркой на заказ.
Тестирование и соответствие требованиям
Стандартный STW-PET предназначен для общей организации кабелей и защиты от истирания. Для подтвержденных материалов могут быть доступны документы, подтверждающие соответствие требованиям RoHS, REACH и отсутствие галогенов. Не применяйте к этой версии требования UL 94 V-0, VW-1, EN 45545 или защиту от УФ-излучения; при необходимости выбирайте соответствующий протестированный класс.
• Проверка поступающих материалов — Проверяются подлинность пряжи, цвет и состояние поверхности.
• Проверка закрытия и перекрытия - Проверка качества обмотки проводится на образцах типичного диаметра пучка.
• Контроль тканой поверхности - Проводится мониторинг зазоров, обрывов нитей, загрязнений и дефектов по краям.
• Проверка длины и упаковки - Перед отгрузкой проверяется длина рулона или нарезанного куска, этикетки и количество.
01. Можно ли установить его поверх собранного жгута проводов?
Да. Раздельная конструкция открывается сбоку и не требует отсоединения разъема.
02. Рукав останется закрытым?
Конструкция предусматривает автоматическое закрытие при правильном подборе размера и достаточном перекрытии.
03. Могут ли кабели разветвляться через защитную оболочку?
Да. Объявление можно открыть локально для доступа к филиалам и услугам.
Запросить образец или коммерческое предложение
Укажите тип комплекта, условия установки, требуемый стандарт, длину и количество отрезков. Компания MJ FLEX порекомендует подходящую конструкцию и организует предоставление образца или расчет стоимости.
