Почему стоит выбрать GF-FH-SR?
•Защитите уязвимые линии электропередач вблизи источников сильного нагрева.
Создает тепловой барьер вокруг гидравлических шлангов, кабелей и трубопроводов вблизи печей, вытяжных систем и оборудования для горячих технологических процессов.
•Управление несколькими источниками тепловой опасности
Конструкция изделия разработана для обеспечения защиты от различных термических воздействий, включая лучистое тепло, прямое воздействие пламени и брызги расплавленного металла.
•Сочетание теплоизоляции и гибкости маршрута.
Гибкая тканая структура из стекловолокна позволяет прокладывать изогнутые шланги и кабели, а внешнее силиконовое резиновое покрытие дополнительно повышает гибкость, долговечность и устойчивость к воздействию окружающей среды.
• Охватывает широкий диапазон диаметров узлов.
Доступны с внутренним диаметром от 6 до 150 мм, обеспечивая защиту тонких кабелей, гидравлических шлангов, а также труб или пучков шлангов большего диаметра.

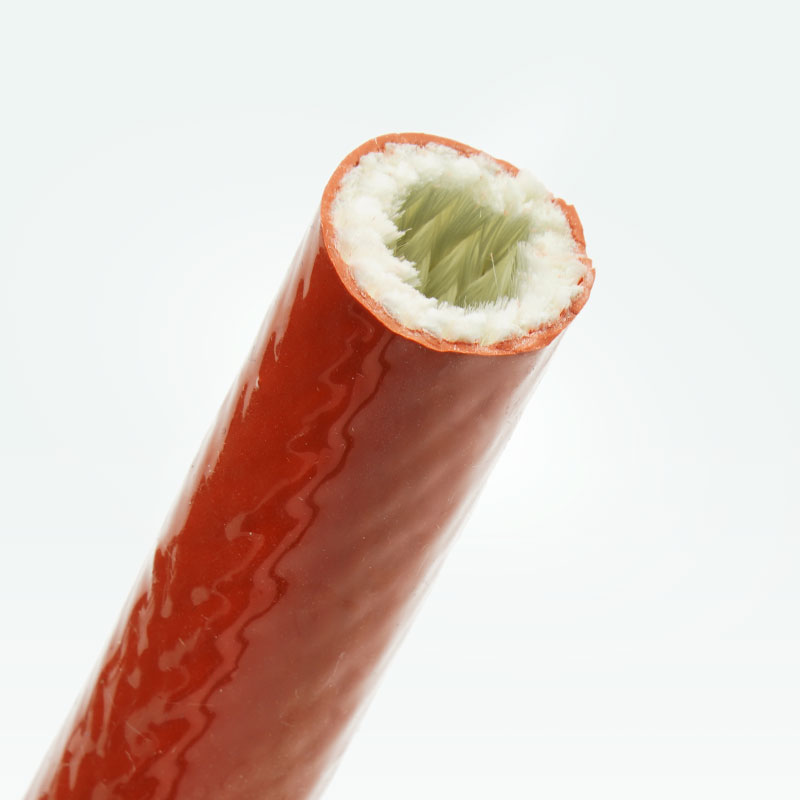

1.Подложка из стекловолокна E-Glass
Используется бесщелочная тканая трубчатая арматура для высокотемпературной изоляции.
2.Высокотемпературное силиконовое покрытие
Стекловолоконная оболочка покрыта слоем высокотемпературной силиконовой резины.
3.Широкий диапазон рабочих температур
Предназначен для непрерывной работы при температурах от −50°C до +260°C, что позволяет использовать его как в низкотемпературных, так и в высокотемпературных промышленных условиях.
4.Защита от воздействия высоких температур
Обеспечивает защиту от теплового излучения, пламени и брызг расплавленного металла.
5.Гибкая трубчатая конструкция
Гибкая трубчатая конструкция позволяет изгибать шланги и кабели стандартного размера, обеспечивая при этом сплошное внешнее защитное покрытие.
| Материал | Стекловолокно + высокотемпературная силиконовая резина |
| Рабочая температура | -50℃~+260℃, пиковая температура до 3000°F (1650°C) |
| Номинальное напряжение | 7 кВ-25 кВ |
| Воспламеняемость | ВВ-1 |
| Стандартный цвет | Красный (цвет можно настроить) |
| Сертификация | Rohs,Reach |
| Режущий инструмент | Ножницы |
Технические характеристики
Номер детали | Внутренний диаметр | Стена Толщина (мм) | Упаковка Длина (м/катушка) |
| mm | дюйм |
| GF-FH-SR-006-RD | 6 | 1/4" | 1.5 | 20 |
| GF-FH-SR-008-RD | 8 | 5/16" | 1.6 | 20 |
| GF-FH-SR-010-RD | 10 | 3/8" | 1.8 | 20 |
| GF-FH-SR-012-RD | 12 | 1/2" | 2.0 | 20 |
| GF-FH-SR-015-RD | 15 | 5/8" | 2.1 | 20 |
| GF-FH-SR-020-RD | 20 | 3/4" | 2.4 | 20 |
| GF-FH-SR-022-RD | 22 | 7/8" | 2.5 | 20 |
| GF-FH-SR-025-RD | 25 | 1" | 2.6 | 20 |
| GF-FH-SR-030-RD | 30 | 1-1/8" | 2.9 | 20 |
| GF-FH-SR-032-RD | 32 | 1-1/4" | 3.0 | 20 |
| GF-FH-SR-035-RD | 35 | 1-3/8" | 3.1 | 20 |
| GF-FH-SR-038-RD | 38 | 1-1/2" | 3.3 | 20 |
| GF-FH-SR-040-RD | 40 | 1-5/8" | 3.4 | 20 |
| GF-FH-SR-045-RD | 45 | 1-3/4" | 3.5 | 20 |
| GF-FH-SR-050-RD | 50 | 2" | 3.6 | 20 |
| GF-FH-SR-055-RD | 55 | 2-1/4" | 3.7 | 20 |
| GF-FH-SR-060-RD | 60 | 2-3/8" | 3.8 | 20 |
| GF-FH-SR-065-RD | 65 | 2-1/2" | 3.8 | 20 |
| GF-FH-SR-070-RD | 70 | 2-3/4" | 4.0 | 20 |
| GF-FH-SR-075-RD | 75 | 3" | 4.1 | 10 |
| GF-FH-SR-080-RD | 80 | 3-1/8" | 4.2 | 10 |
| GF-FH-SR-085-RD | 85 | 3-1/4" | 4.3 | 10 |
| GF-FH-SR-090-RD | 90 | 3-1/2" | 4.4 | 10 |
| GF-FH-SR-095-RD | 95 | 3-3/4" | 4.5 | 10 |
| GF-FH-SR-100-RD | 100 | 4" | 4.6 | 10 |
| GF-FH-SR-110-RD | 110 | 4-3/8" | 5.0 | 10 |
| GF-FH-SR-120-RD | 120 | 4-3/4" | 5.2 | 10 |
| GF-FH-SR-130-RD | 130 | 5-1/8" | 5.5 | 10 |
| GF-FH-SR-150-RD | 150 | 6" | 6.0 | 10 |
Типичные области применения
Металлургические заводы и литейные цеха
Помогает защитить шланги, кабели и трубы от теплового излучения и брызг расплавленного металла вблизи зон литья и металлообработки.
Гидравлическое оборудование вблизи печей
Снижает прямое воздействие тепла, которое может привести к затвердению, растрескиванию или преждевременному старению защитных покрытий гидравлических шлангов.
Сварочные и огневые цеха
Защищает сервисные линии от периодических искр, тепла и находящихся поблизости источников пламени в тех случаях, когда прокладку кабелей невозможно перенести на большее расстояние.
Зоны двигателя и выхлопной системы
Обеспечивает изоляционный слой вокруг совместимых трубопроводов, проложенных вблизи горячих коллекторов, компонентов выхлопной системы или промышленных двигателей.
Измерьте наибольший наружный диаметр защищаемого узла, включая соединения, зажимы и локальные расширения. Выберите такой внутренний диаметр, который позволит выполнить установку без сжатия шланга или образования излишне свободной муфты.
Определите источник тепла, расстояние, ориентацию, время воздействия и тип опасности: лучистое тепло, прямое пламя или брызги расплавленного металла. Проверьте изгибы и перемещения на протяжении всего цикла работы оборудования. Определите, как будут закреплены концы муфты и как они будут защищены от истирания или попадания загрязнений.
Доступна индивидуальная настройка.
•Диаметр и толщина стенки-Доступен широкий диапазон стандартных внутренних диаметров, а также возможность изготовления изделий нестандартных размеров и толщины стенок в зависимости от требований проекта.
•Варианты цвета -Доступны различные цветовые варианты, чтобы удовлетворить предпочтения заказчика и требования проекта.
•Подготовка длины и упаковки -Возможна поставка изделий нестандартной длины, нарезка и поставка осуществляются в соответствии с подтвержденными спецификациями.
•Идентификация и упаковка - Для удовлетворения требований к идентификации и доставке доступны этикетки на продукцию, идентификация партий и индивидуальная упаковка.требования.
Тестирование и соответствие требованиям
Огнезащитный рукав из стекловолокна с силиконовым покрытием GF-FH-SR подтвержден протоколами испытаний UL 1441, а также соответствующей документацией, соответствующей требованиям RoHS и REACH. Эти документы подтверждают соответствие изделия требованиям к материалам и безопасности.
Контроль качества продукции осуществляется посредством проверки сырья, контроля качества покрытия, проверки размеров и мониторинга производственного процесса, что обеспечивает единообразие конструкции и надежную теплозащиту.
•Проверка сырья -Стекловолоконная подложка, материалы для силиконового покрытия и соответствующая документация по материалам проверяются на соответствие подтвержденным техническим характеристикам продукции.
•Контроль размеров -Внутренний диаметр, толщина стенки и окончательная длина проверяются с использованием установленных методов для подтверждения соответствия применимым допускам по размерам.
• Визуальный осмотр и проверка качества работ -Изделия проверяются на наличие трещин, повреждений покрытия, загрязнений, неровностей конструкции и других дефектов, которые могут повлиять на внешний вид или пригодность к использованию.
• Окончательная проверка и выпуск -Технические характеристики продукции, цвет, количество, упаковка и этикетки проверяются перед отгрузкой для обеспечения соответствия требованиям подтвержденного заказа.
01. Для чего используется огнезащитный рукав из стекловолокна с силиконовым покрытием?
Огнезащитный рукав из стекловолокна с силиконовым покрытием защищает гидравлические шланги, кабели и трубы, работающие вблизи источников высоких температур. Он помогает снизить воздействие лучистого тепла, пламени и брызг расплавленного металла.
02. Какова рабочая температура устройства GF-FH-SR в непрерывном режиме?
Указанный диапазон рабочих температур для непрерывной эксплуатации составляет от −50°C до +260°C. Пиковая температура воздействия отличается от рабочей температуры в режиме непрерывной эксплуатации и не должна рассматриваться как номинальный показатель для непрерывной эксплуатации.
03. Как выбрать правильный диаметр огнезащитной гильзы?
Измерьте максимальный наружный диаметр шланга, кабеля, трубы или всего жгута проводов, включая фитинги и удлинённые секции. Учитывайте изгибы и зазоры при монтаже, и выберите внутренний диаметр, который позволит выполнить монтаж без чрезмерного люфта или ограничения подвижности.
04. Как следует проводить осмотр и техническое обслуживание GF-FH-SR?
В соответствии с планом технического обслуживания оборудования периодически осматривайте втулку на наличие трещин в покрытии, повреждений, износа, загрязнений или ослабленных концов. При обнаружении значительных повреждений оцените ее пригодность для рабочих температурных условий и замените при необходимости.
Запросить образец или коммерческое предложение
Укажите внешний диаметр защищаемого узла, размеры фитинга, необходимую длину втулки, температуру источника тепла, расстояние от источника, предполагаемое время воздействия, риск возгорания или разбрызгивания, подвижность, способ крепления на конце, цвет и количество. Компания MJ FLEX может рассмотреть модель GF-FH-SR, предоставить соответствующую техническую документацию и организовать отправку образца или составление коммерческого предложения для оценки.
