Почему стоит выбрать шумопоглощающую оплетку SBW-PET-NR?
1. Уменьшить дребезжание жгутов проводов.
Мягкий контактный слой помогает изолировать кабели от декоративных панелей и поверхностей оборудования.
2. Модернизация завершенной проводки.
Установка с боковым доступом позволяет подключать устройство к жгутам проводов без снятия разъемов.
3. Поддерживать доступ к услугам.
Самозакрывающаяся перекрывающая заслонка открывается для осмотра или замены кабеля.
4. Контроль нерегулярных пучков
Гибкая оплетка повторяет изгибы, ветки и изменения диаметра.
1. Контактная поверхность для снижения шума
Помогает снизить трение и ударный шум в местах соединения жгутов проводов.
2. Самозакрывающаяся разборная конструкция
Обматывается вокруг кабелей и возвращается в закрытое положение.
3. Установка бокового входа (модернизация)
Подходит для готовых кабельных сборок.

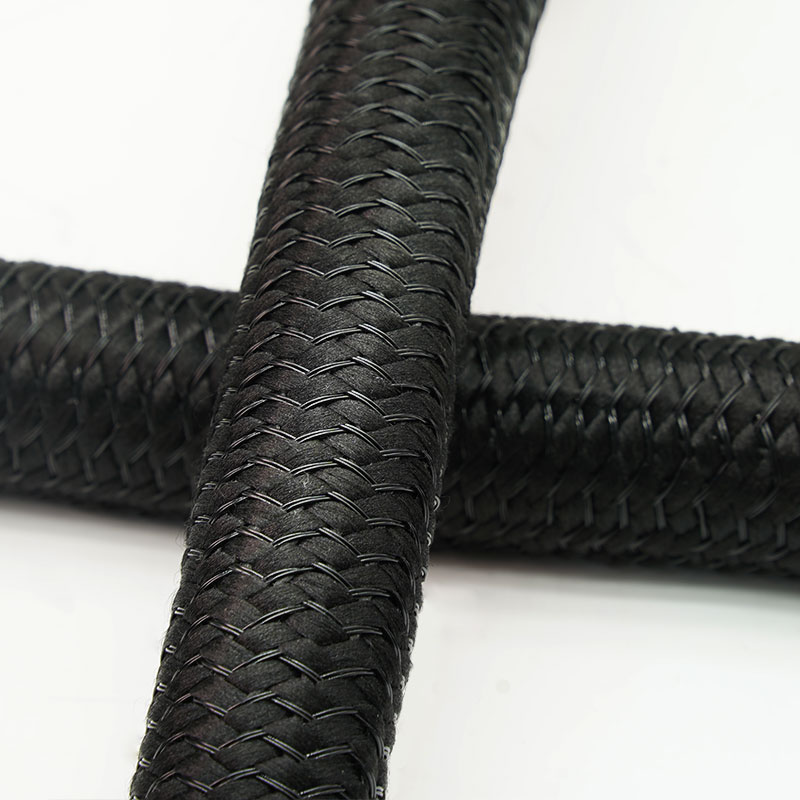

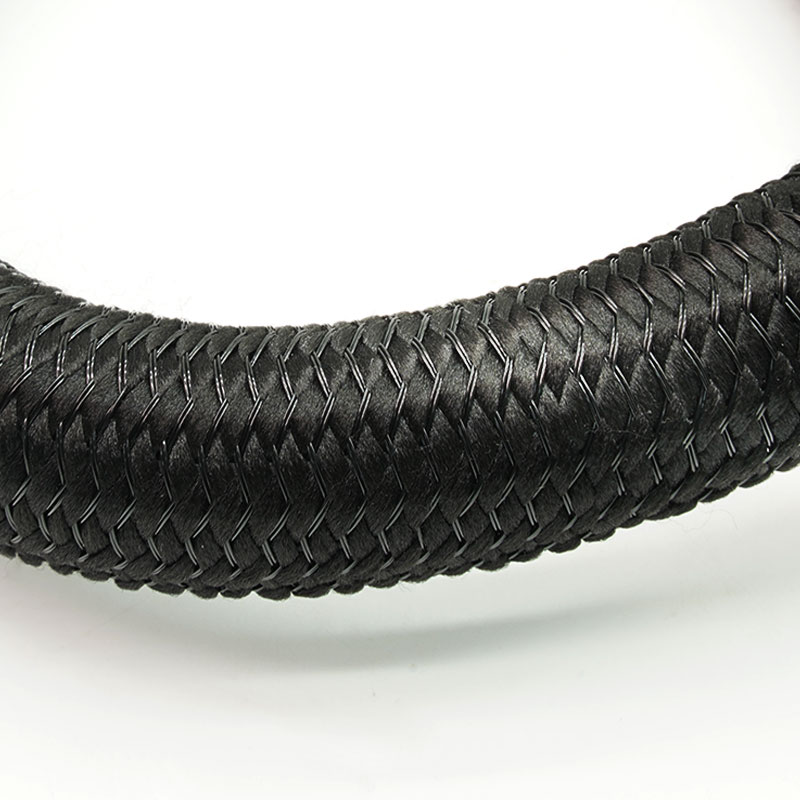

4. Гибкая плетеная структура
Проходит по извилистым и неровным маршрутам.
5. Защита от истирания
Помогает уменьшить износ оболочки кабеля.
6. Доступные точки ответвления
Обеспечивает возможность прокладки и обслуживания локальных кабельных выходов.
7. Индивидуальные OEM-опции
Можно проверить размеры, перекрытие, длину и упаковку.
| Материал | ПЭТ-монофиламент и мультифиламент. |
| Строительство | Самозакрывающаяся разрезная пленка |
| Перекрывать | 50% |
| Рабочая температура | от -40°C до +150°C |
| Температура плавления | 240±10°C |
| Воспламеняемость | FMVSS 302, VW-1 |
| Стандартный цвет | Черный |
| Сертификация | RoHS, REACH |
| шумовые характеристики | Зависит от приложения |
| Режущий инструмент | Горячий нож |
| Поставлять | Рулоны или нарезанные отрезки |
Технические характеристики
Номер детали | Номинальный размер (мм) | Диапазон диаметров пучка (мм) | Упаковка Длина (м/катушка) |
Мин | Макс |
SBW-PET-005-BK-NR | Φ5 | 4 | 6 | 100 |
SBW-PET-010-BK-NR | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK-NR | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK-NR | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK-NR | Φ19 | 18 | 22 | 25 |
| | 23 | 26 | 25 |
| | 28 | 30 | 25 |
| | 29 | 34 | 25 |
| | 35 | 40 | 25 |
Типичные области применения
Приборные панели и двери автомобилей
Снижает шум от контакта жгутов проводов за обшивкой и внутренними панелями.
Проводка сиденья и консоли
Содержит подвижные вспомогательные кабели, расположенные рядом с рамами и механизмами.
Бытовая техника
Ограничивает перемещение кабеля и трение внутри корпусов.
Промышленные операторские станции
Организует исправную проводку вблизи крышек и панелей.
Электронное оборудование
Обеспечивает защиту от повреждений при контакте с чувствительными узлами.
Определите фактический источник шума, контактную поверхность, уровень вибрации и диапазон длины жгута проводов. Выберите достаточное перекрытие, чтобы удерживать жгут без чрезмерного сжатия. Проверьте снижение шума в готовом изделии; не следует присваивать универсальное значение снижения шума в децибелах без определенного метода испытаний.
Доступна индивидуальная настройка.
Диаметр и перекрытие — подбираются в соответствии с диапазоном длины кабеля.
Конструкция, контактирующая с источником шума — проверены характеристики пряжи и её плотность.
Нарезка отрезков – подготовленные детали для мест крепления упряжи.
Этикетки и упаковка — доступны OEM-комплекты, пакеты и картонные коробки.
Тестирование и соответствие требованиям
Для подтвержденной конструкции могут быть предоставлены декларации о материалах. Снижение уровня шума зависит от системы и должно быть подтверждено испытаниями, проведенными заказчиком при сборке. Для заявлений о огнестойкости, пригодности для использования в автомобилях и перепадах температур требуются подтверждающие документы, касающиеся именно данного типа защитного кожуха.
Проверка пряжи — проверяется звукопоглощающий материал.
Проверка герметичности — проверяется перекрытие и самозакрытие.
Поверхностный осмотр – проверяется покрытие, наличие обрывков нитей и загрязнений.
Проверка перед выпуском — длина, этикетки и упаковка подтверждены.
01. Гарантирует ли защитный чехол фиксированное снижение уровня шума в децибелах?
Нет. Результаты зависят от способа установки транспортного средства или оборудования и метода тестирования.
02. Можно ли установить его поверх разъемов?
Да. Открывается сбоку.
03. Подходит ли это для расширения бизнеса?
Да, при условии сохранения достаточного перекрытия.
Запросить образец
Для получения точных технических рекомендаций и коммерческого предложения, пожалуйста, предоставьте следующую информацию:
Укажите диаметр кабеля или жгута проводов, требования к снижению шума, условия установки и особенности применения. Компания MJ FLEX предоставит технические рекомендации и организует отправку образцов для оценки характеристик.
