Почему стоит выбрать VTW-PVT?
1. Проводите кабели и шланги вместе.
Широкий ассортимент текстильных изделий включает в себя различные линии, отличающиеся диаметром, поверхностью и жесткостью.
2. Защитите обработанные поверхности.
Тканевая обивка создает более мягкое соприкосновение с окрашенными панелями и элементами интерьера.
3. Откройте оборудование, не пересобирая комплект.
Многоразовое перекрытие обеспечивает ремонтным бригадам прямой доступ по всей протяженности маршрута.
4. Улучшение внешнего вида и сдерживания распространения.
Непрозрачный текстильный корпус скрывает комбинированную проводку и уменьшает смещение свободных проводов.

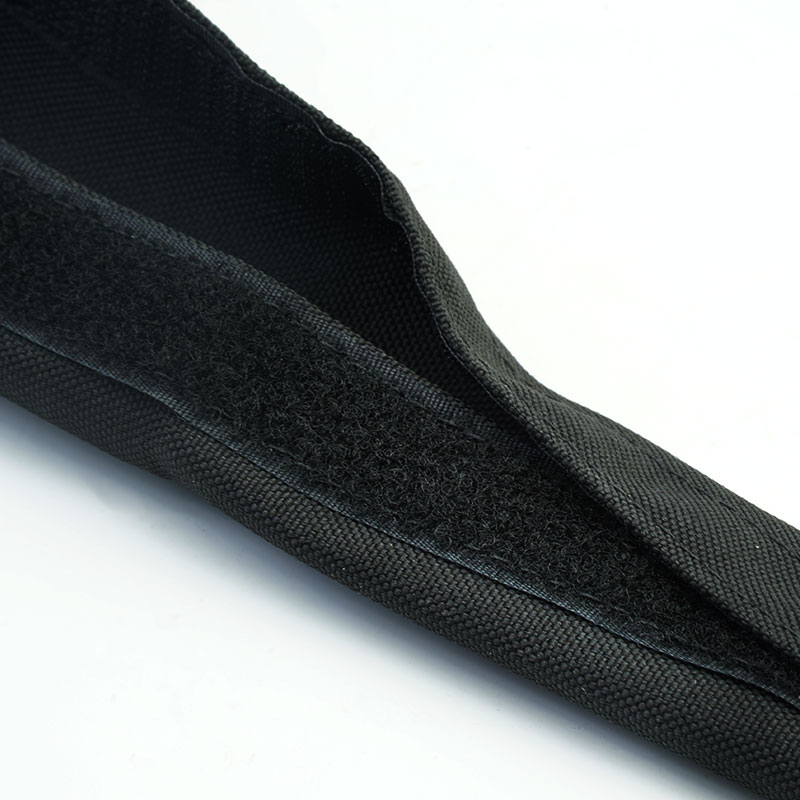

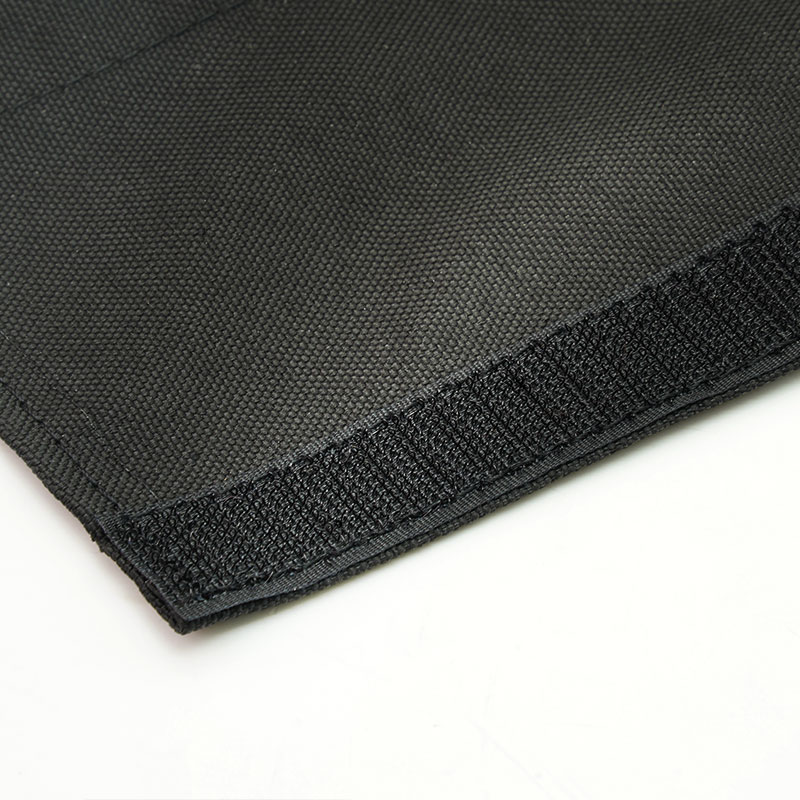

1. Многоразовая застежка на липучке.
Раскрывается полностью для установки и герметично закрывается по всей длине втулки.
2. Плотная текстильная конструкция
Обеспечивает широкое покрытие и гладкий внешний вид.

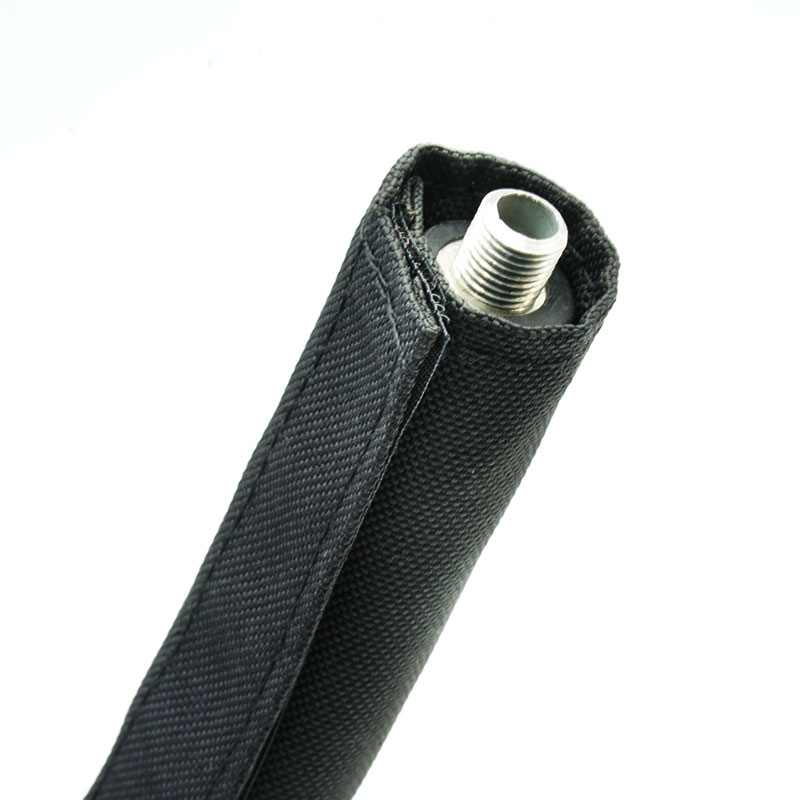

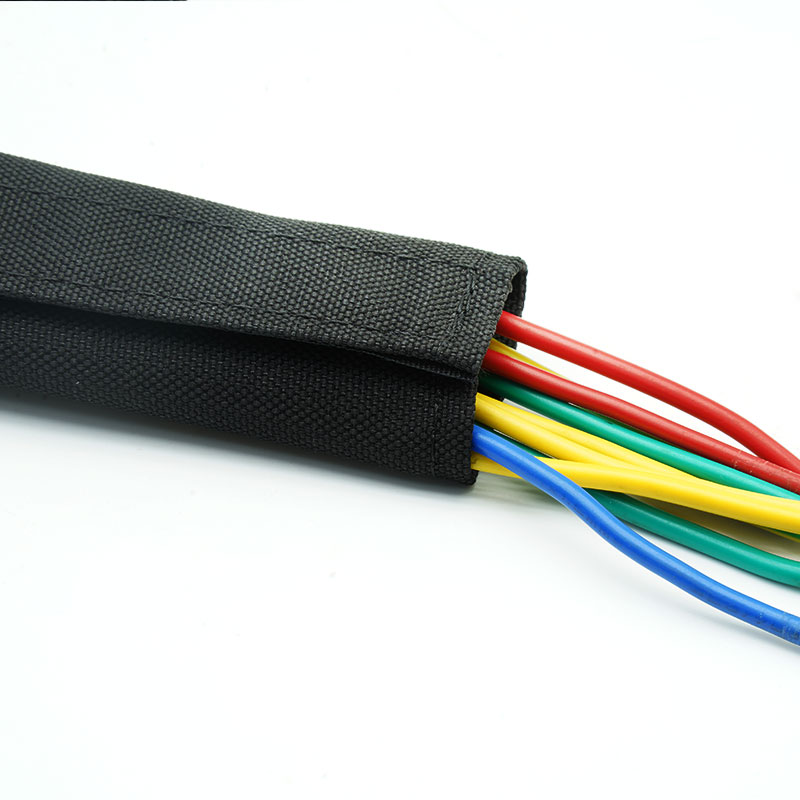

3. Совместимость кабелей и шлангов
Подходит для смешанных пучков, если подтверждено воздействие температуры и жидкости.
4. Мягкая контактная поверхность
Помогает ограничить появление царапин на внутренних панелях и отделочных элементах.
5. Гибкая геометрия обертывания
Приспособляется к изгибам и компенсирует умеренные колебания пучка проводов.
6. Удобный доступ для технического обслуживания
Обеспечивает поддержку при осмотре, замене шлангов и подключении кабелей.
7. Варианты сборки на заказ
Доступны в различных вариантах ширины, длины, цвета, с этикетками и упаковкой.
| Материал для рукавов | ПЭТ мультифиламент+монофиламент |
| Материал с застежкой-липучкой | Нейлон |
| Структура | Плоский рукав, обхватывающий тело |
| Закрытие | Застежка-липучка |
| Рабочая температура | от -40°C до +125°C |
| Температура плавления | 240±10°C |
| Воспламеняемость | UL94 V2 |
| Износостойкость | Середина |
| Стандартный цвет | Черный |
| Сертификация | RoHS, REACH |
| Режущий инструмент | Лезвие или горячий нож |
Технические характеристики
Номер детали | ID (мм) | Ширина разброса (мм) | Ширина застежки-липучки (мм) | Упаковка Длина (м/рулон) |
|
VTW-PVT-016-BK | Φ16 | 70 | 20 | 25 |
VTW-PVT-020-BK | Φ20 | 85 | 20 | 25 |
VTW-PVT-025-BK | Φ25 | 100 | 20 | 25 |
VTW-PVT-030-BK | Φ30 | 115 | 20 | 25 |
VTW-PVT-035-BK | Φ35 | 130 | 20 | 25 |
VTW-PVT-040-BK | Φ40 | 145 | 20 | 25 |
VTW-PVT-050-BK | Φ50 | 177 | 20 | 25 |
| VTW-PVT-060-BK | Φ60 | 210 | 20 | 25 |
| | | | 25 |
| | | | 25 |
| | | | 25 |
| Φ100 | | | 25 |
Типичные области применения
Пучки кабелей и шлангов для машин
Содержит электрические провода и пневматические шланги, обеспечивая при этом доступ к точкам технического обслуживания.
Внутреннее убранство автомобиля и отсеки для оборудования
Уменьшает трение и визуальный беспорядок вокруг сидений, панелей и вспомогательных модулей.
Медицинское и лабораторное оборудование
Организует исправные провода и трубки, где предпочтительна мягкая текстильная поверхность.
Офисная мебель и столы с регулируемой высотой
Обеспечивает синхронную передачу электроэнергии и данных по линиям без использования жесткого кабелепровода.
Временные установки и аренда оборудования
Позволяет открывать, перестраивать и повторно использовать пакеты между развертываниями.
Измерьте общую окружность и максимальный наружный диаметр всех кабелей и шлангов, включая фитинги. Обеспечьте достаточное перекрытие для надежного соединения без сплющивания мягких трубок. Определите температуру шланга, давление, рабочую среду, риск утечки и используемые чистящие средства; данное изделие обеспечивает упорядоченное соединение и защиту трубопроводов, но не является устройством для удержания давления или предотвращения утечек.
Доступна индивидуальная настройка.
• Ширина обмотки и перекрытие — Настраивается для жгутов только с кабелем, только с шлангом или смешанных жгутов.
• Конструкция текстильных изделий — плотность, текстура и цвет ткани могут быть рассмотрены в соответствии с потребностями проекта.
• Вырезы и длины отрезков — Расположение ответвлений и длина сборочных узлов будут доступны после подтверждения чертежа.
• Идентификация и упаковка — Печатные этикетки, штрихкоды, комплекты и упаковка под собственной торговой маркой по договоренности.
Тестирование и соответствие требованиям
VTW-PVT обеспечивает только механическую организацию и защиту поверхности. Совместимость с высокими температурами, маслами, охлаждающими жидкостями, чистящими средствами или медицинскими средами должна быть подтверждена. Стандартный материал не должен описываться как огнестойкий, водонепроницаемый, стерильный, устойчивый к давлению или герметичный без подтверждения соответствия требованиям конкретного продукта.
• Проверка ткани — проверяется однородность поверхности, дефекты плетения и наличие загрязнений.
• Точность застежки — проверено положение застежки-липучки и ее надежное крепление.
• Проверка соответствия размеров — Проверяются соответствие и гибкость размеров комплектов.
• Проверка заказа — Длина, параметры раскроя, этикетки и упаковка соответствуют заказу.
01. Может ли она обматывать одновременно шланги и электрические кабели?
Да, если температура, среда и движение находятся в пределах подтвержденных параметров материала.
02. Содержит ли рукав протекающую жидкость?
Нет. Это упаковочная пленка для организации пространства и защиты от истирания, а не герметичный контейнер.
03. Почему стоит выбрать текстильную, а не плетеную конструкцию?
Текстильная конструкция обеспечивает более широкое и непрозрачное покрытие, а также более мягкую и сплошную поверхность.
Запросить образец или коммерческое предложение
Укажите размеры упаковки, условия установки, предпочтительный тип закрытия, конечную длину, количество и необходимые документы. Компания MJ FLEX рассмотрит заявку и порекомендует подходящий образец или вариант комплектации по индивидуальному предложению.
