Огнестойкая ПЭТ-оплетка для кабеля, соответствующая стандарту UL 94 V0.

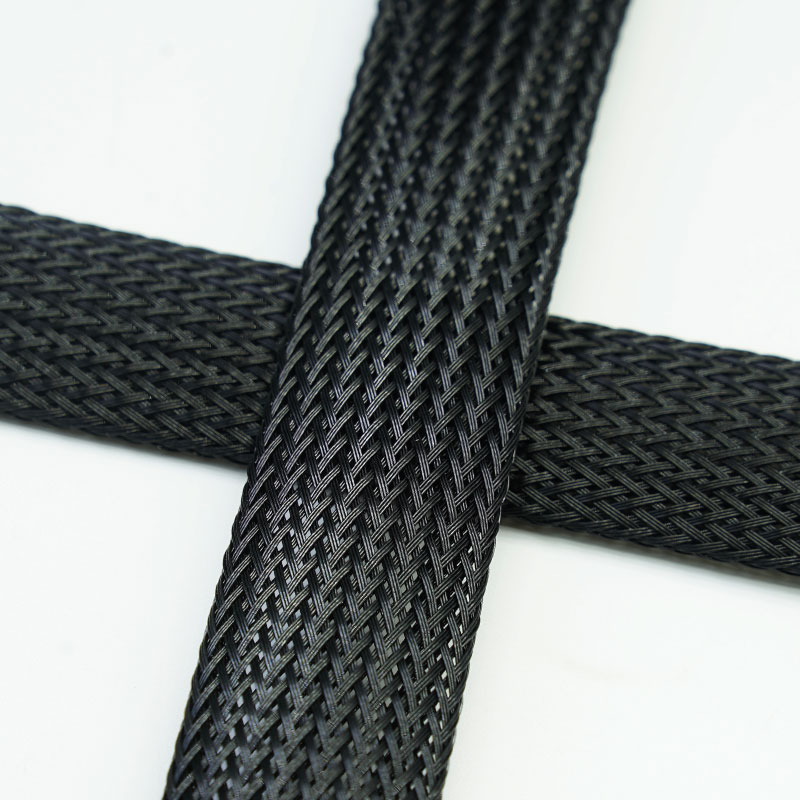

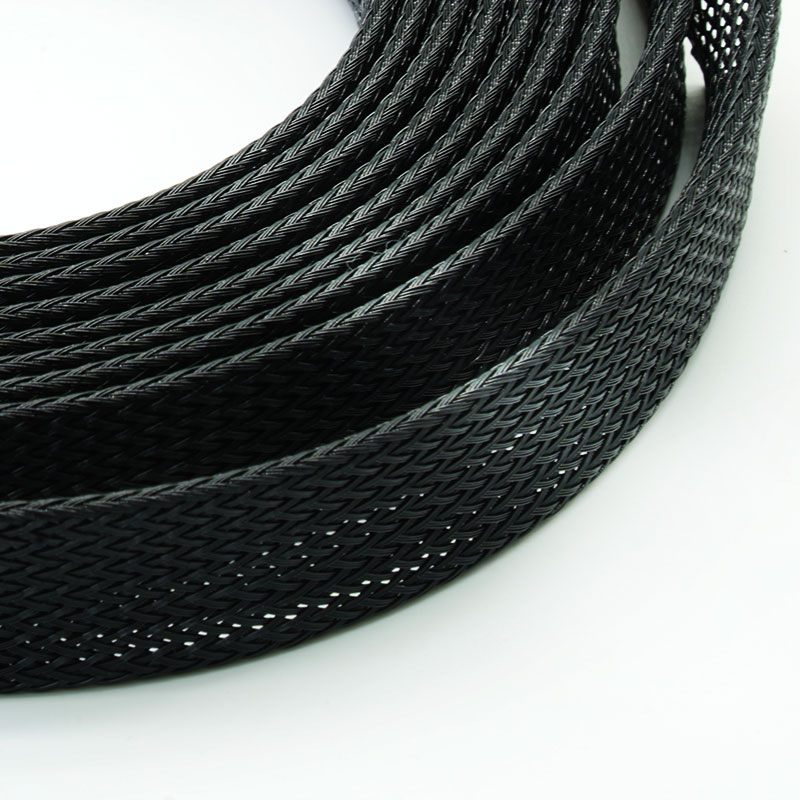

MJ FLEX BRS-PET-FR-V0 — это расширяющаяся ПЭТ-оплетка, разработанная для жгутов проводов, требующих огнестойкости материала, соответствующего стандарту UL 94 V-0 для указанной конструкции. Она сочетает в себе возможность прохождения проводов через разъемы, гибкую защиту от истирания и упорядоченную прокладку кабелей с четко определенной базой огнестойкости для электрического и электронного оборудования.

  • Материал :

    PET Monofilament

  • Рабочая температура :

    -40℃~ +150℃

  • Температура плавления :

    240+(-)10℃

  • Воспламеняемость :

    UL 94 V-0

  • Стандартный цвет :

    Black

  • Сертификация :

    Rohs,Reach,Halogen Free,CSA

  • Минимальный объем заказа :

    1 Spool

  • Почему стоит выбрать BRS-PET-FR-V0?

    • Соответствует заданным требованиям к материалу класса V-0.

    Указанная огнестойкая конструкция соответствует требованиям стандарта UL 94 V-0.

    •Защитите кабельные сборки с разъемами.

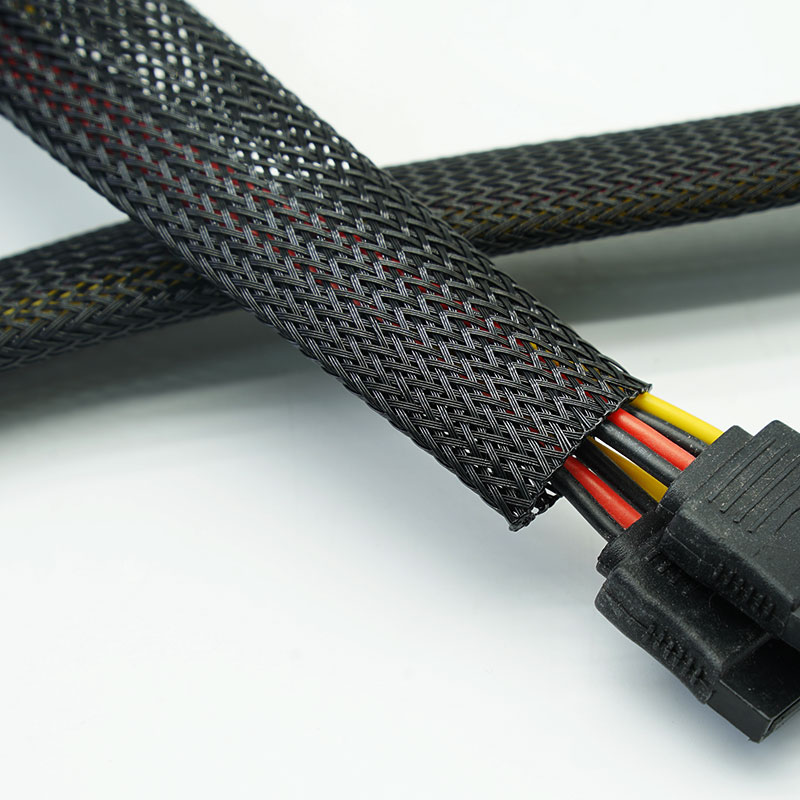

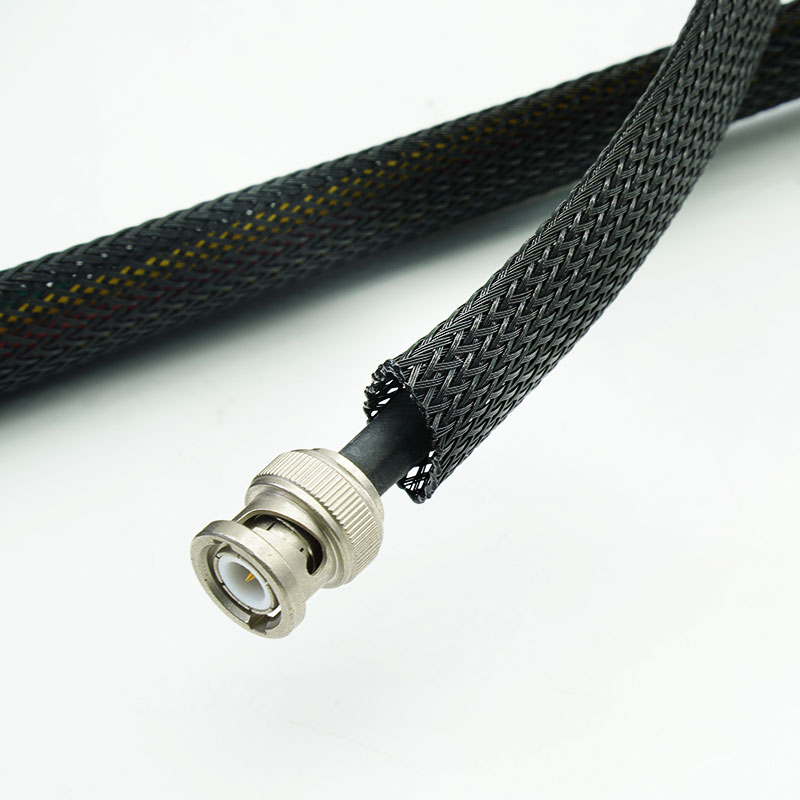

    Растягивающаяся оплетка надевается на разъемы и обвивает пучок проводов.

    • Отдельная проверка соответствия требованиям от общих заявлений.

    На странице четко различаются стандарты UL 94 V-0 и VW-1, а также испытания на огнестойкость для железнодорожного и автомобильного транспорта.

    • Сочетайте огнестойкость с ежедневной защитой.

    Эта защитная оболочка также упорядочивает проводку и уменьшает обычный износ в узлах оборудования.



    Основные характеристики

    1. Соответствие стандарту UL 94 V-0.
    Указанная конструкция соответствует установленному классу воспламеняемости пластмассовых материалов.
    2. Огнестойкая мононить из ПЭТ
    Сочетает в себе заданные характеристики распространения пламени с практичной защитой кабелей.
    3. Расширяемая установка
    Подходит для установки поверх разъемов и позволяет изменять диаметр пучка проводов.
    4. Гибкий износостойкий барьер
    Помогает уменьшить износ оболочки кабеля внутри оборудования и корпусов.
    5. Легкая открытая коса
    Позволяет организовать проводку без использования громоздких жестких труб.
    6. Подходит для резки горячим ножом.
    Обеспечивает эффективную сборку и контролируемый срез концов.
    7. Документационная поддержка
    Для выбранного объекта строительства можно ознакомиться с соответствующими отчетами и документами, подтверждающими соответствие материалов требованиям.



    Технические данные

    МатериалОгнестойкая мононить из ПЭТ
    СтроительствоРастягивающаяся открытая коса
    Рабочая температураот -40°C до +150°C
    Температура плавления240±10°C
    ВоспламеняемостьUL 94 V-0
    ИзносостойкостьСередина
    Толщина стенки0,65 ± 0,05 мм
    Стандартный цветЧерный; другие цвета доступны по запросу.
    СертификацияСоответствует требованиям RoHS, REACH, не содержит галогенов, имеет сертификаты UL и V-0.
    Без галогеновДа
    Устойчивость к УФ-излучениюДа
    Режущий инструментГорячий нож

    Технические характеристики
    Номер детали
    Ширина в разложенном виде (Ш)
    Расширенный диапазон (мм)
    Стена
    Толщина
    (мм)
    Упаковка
    Длина
    (м/катушка)
    Дюйм
    mm
    Мини)
    Макс.(О)
    BRS-PET-003-BK-FR-V0
    1/8 дюйма
    		316
    0,65±0,05
    		1000
    BRS-PET-006-BK-FR-V0
    1/4 дюйма
    		639
    0,65±0,05
    		500
    BRS-PET-008-BK-FR-V0
    5/16”
    		8512
    0,65±0,05
    		350
    BRS-PET-010-BK-FR-V0
    3/8 дюйма
    		10717
    0,65±0,05
    		350
    BRS-PET-012-BK-FR-V0
    1/2 дюйма
    		12820
    0,65±0,05
    		350
    BRS-PET-016-BK-FR-V0
    5/8”
    		161027
    0,65±0,05
    		250
    BRS-PET-018-BK-FR-V0
    11/16"
    		181229
    0,65±0,05
    		250
    BRS-PET-020-BK-FR-V0
    3/4 дюйма
    		201432
    0,65±0,05
    		200
    BRS-PET-025-BK-FR-V0
    1”
    		251835
    0,65±0,05
    		200
    BRS-PET-032-BK-FR-V0
    1-1/4”
    		322050
    0,65±0,05
    		150
    BRS-PET-038-BK-FR-V0
    1-1/2”
    		383060
    0,65±0,05
    		100
    BRS-PET-045-BK-FR-V0
    1-3/4”
    		453575
    0,65±0,05
    		100
    BRS-PET-050-BK-FR-V0
    2”
    		504080
    0,65±0,05
    		100
    BRS-PET-064-BK-FR-V0
    2-1/2”
    		6445105
    0,65±0,05
    		50
    BRS-PET-076-BK-FR-V0
    3”
    		7664120
    0,65±0,05
    		50
    BRS-PET-100-BK-FR-V0
    4”
    		10080150
    0,65±0,05
    		50
    ● Примечание: Расширенный диапазон описывает геометрические возможности, а не предпочтительную точку непрерывной работы. Выбор диапазона, близкого к максимальному расширению, увеличивает раскрытие оплетки, уменьшает площадь покрытия и сокращает длину укладки.

    Типичные области применения
    Электрическое и электронное оборудование
    Обеспечивает защиту внутренней проводки в случаях, когда требуется использование защитного материала с классом огнестойкости V-0.
    Промышленные шкафы управления
    Обеспечивает организацию силовых, сигнальных и управляющих проводов с учетом заданных требований к огнестойкости материалов.
    Аккумуляторное и энергосберегающее оборудование
    Рассматриваются вспомогательные и низковольтные жгуты проводов внутри шкафов; требования на системном уровне подлежат пересмотру в ходе реализации проекта.
    Зарядное оборудование
    Защищает жгуты кабелей в зарядных модулях и электрических корпусах.
    Приборы и инструменты
    Обеспечивает организованную, износостойкую прокладку в местах, где требуются огнестойкие полимерные компоненты.
    Транспортная электроника
    Обеспечивает защиту проводки оборудования, если в спецификации компонента указан стандарт UL 94 V-0, а не требования к испытаниям на транспорте или железной дороге.

    Как выбрать

    Сначала убедитесь, что стандарт UL 94 V-0 действительно соответствует требованиям. Он не взаимозаменяем с VW-1, FMVSS 302 или EN 45545. Затем укажите диаметр пучка проводов, максимальный разъем, температуру, место установки и необходимые документы, подтверждающие соответствие стандартам, чтобы можно было проверить предлагаемую конструкцию перед составлением коммерческого предложения.



    Параметры настройки

    • Одобренный выбор размера - Номинальный диаметр соответствует как диаметру кабельного жгута, так и диаметру самого большого разъема, обеспечивая при этом надлежащее покрытие.

    • покрытие кос - Конструкция может быть проверена в пределах допустимых параметров испытанного материала и утвержденной производственной спецификации.

    • Нарезка на отрезки - Детали, вырезанные горячим ножом, могут поставляться для повторяющейся сборки оборудования.

    • Идентификация и отслеживаемость — На упаковку можно добавить этикетки проекта, номера партий и ссылки на документы.

    • Коммерческая упаковка Длина рулона, внутренняя упаковка, количество в коробке и варианты оформления под собственной торговой маркой могут быть изменены по согласованию.



    Тестирование и соответствие требованиям

    Указанная огнестойкая конструкция из ПЭТ предназначена для соответствия требованиям стандарта UL 94 V-0 по воспламеняемости материалов. Стандарт V-0 не эквивалентен стандартам VW-1, FMVSS 302 или EN 45545 и не сертифицирует весь жгут проводов или концевое оборудование. Соответствующие протоколы испытаний и документы, касающиеся RoHS, REACH или отсутствия галогенов, должны точно соответствовать заказанной конструкции до публикации или утверждения.

    Обеспечение качества и поставок

    • Контролируемый огнестойкий материал - В производстве используется утвержденный состав ПЭТ, к которому прилагается соответствующая техническая документация.

    • Отслеживаемость партий и технологических процессов - Данные о партиях сырья и производственные записи сохраняются для обеспечения отслеживаемости заказов.

    • Проверка оплетки и размеров - В процессе производства контролируются площадь покрытия, номинальный размер, расширение и состояние поверхности.

    • Проверка длины и маркировки - Проверяется количество, допуск и соответствие требуемым стандартам рулонов или нарезанных кусков.

    • Проверка документов перед отправкой - Запрошенные отчеты и декларации проверяются на соответствие поставленной конструкции.

    Часто задаваемые вопросы

    01. Сертификация UL 94 V-0 — это то же самое, что и VW-1?
    Стандарт UL 94 классифицирует воспламеняемость пластмассовых материалов, а VW-1 — это вертикальный тест на воспламеняемость, применяемый к проволочным и кабельным изделиям.
    02. Может ли защитная оболочка расширяться, натягиваясь на штекеры и клеммы?
    Да, в пределах расчетного диапазона расширения. Для выбора размера укажите наибольшие размеры разъема и пучка проводов.
    03. Означает ли обозначение V-0, что весь жгут проводов сертифицирован?
    Нет. Классификация относится к указанному материалу или конструкции рукава. Для окончательного варианта оборудования или страховочного пояса может потребоваться отдельная оценка.
    04. Доступны ли протоколы испытаний?
    Соответствующие отчеты могут быть предоставлены для ознакомления при условии подтверждения того, что запрашиваемое строительство подпадает под действие данного положения.



    Запросить образец или коммерческое предложение

    Укажите диаметр пучка проводов, размер разъема, условия эксплуатации, требуемый стандарт и количество. Компания MJ FLEX порекомендует подходящую конструкцию и организует предоставление образцов или коммерческое предложение.
