Почему стоит выбрать плетеную оплетку SBW-PET?
1. Избегайте отсоединения разъема.

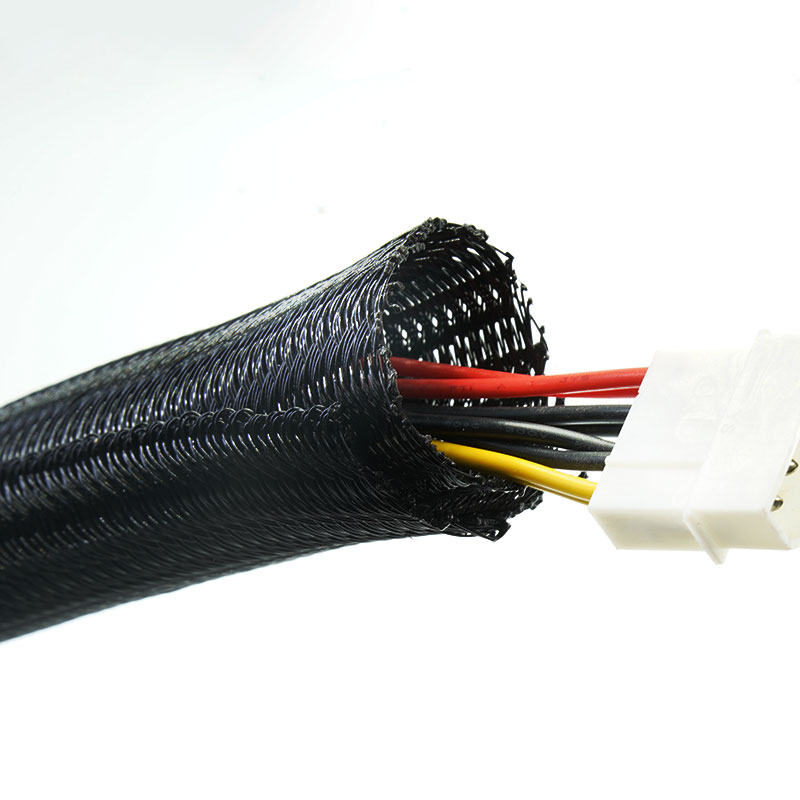

Раздельная самозаматывающаяся конструкция устанавливается вокруг готовых жгутов проводов, сокращая время разборки во время производства, модернизации и ремонта.
2. Износ и повреждения контрольных кабелей.
ПЭТ-оплетка группирует незакрепленные провода и ограничивает обычное трение о панели, корпуса и расположенные рядом компоненты.
3. Обеспечьте доступность проводки.
Защитную гильзу можно вскрыть локально для осмотра, ответвления или добавления кабелей, что упрощает техническое обслуживание в полевых условиях.
4. Обработка изменения формы пакета.
Защитную гильзу можно вскрыть локально для осмотра, ответвления или добавления кабелей, что упрощает техническое обслуживание в полевых условиях.
1. Простая установка для модернизации
Устанавливается вокруг собранных кабельных жгутов без снятия разъемов.
2. Доступ к исправному кабелю.
Самозатягивающаяся структура обеспечивает надежное покрытие, позволяя при этом отращивать ветви и проводить последующее обслуживание.
3. Легкая защита от истирания
Монофиламентная оплетка из ПЭТ защищает поверхность кабеля без использования жесткого кабелепровода.
4. Гибкая прокладка жгутов проводов
Рукав повторяет изогнутые траектории и адаптируется к неправильной форме пучков.
5. Надежное всестороннее покрытие

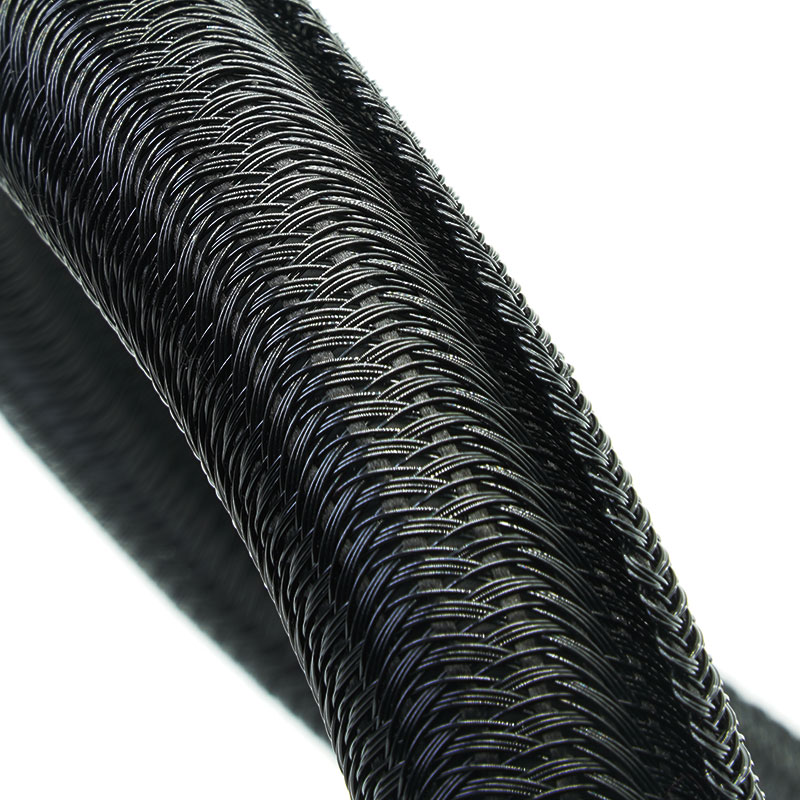

Перекрывающаяся конструкция обхватывает пучок кабелей и помогает удерживать отдельные кабели внутри.
6. Расширяемая вместимость комплекта
Гибкое отверстие позволяет компенсировать умеренные изменения диаметра вдоль жгута.
7. Варианты поставки по индивидуальному заказу
Диаметр, цвет, длина отрезка, упаковка и маркировка могут быть изменены по желанию заказчика после согласования с производственным отделом.
| Материал | ПЭТ-монофиламент и мультифиламент. |
| Строительство | Самозаплетающиеся расщепленные косы |
| Перекрывать | ≥35% |
| Рабочая температура | от -40°C до +125°C |
| Температура плавления | 240±10°C |
| Воспламеняемость | FMVSS 302 |
| Износостойкость | ISO 6722 Класс 10, ≥4000 циклов |
| Жидкостное сопротивление | Номер по каталогу: GMW14327 |
| Стандартный цвет | Черный |
| Сертификация | RoHS, REACH |
| Без галогенов | Да |
| Устойчивость к УФ-излучению | Да |
| Режущий инструмент | Горячий нож |
Технические характеристики
Номер детали | Номинальный размер (мм) | Диапазон диаметров пучка (мм) | Упаковка Длина (м/катушка) |
Мин | Макс |
SBW-PET-003-BK | Φ3 | 2 | 4 | 300 |
SBW-PET-005-BK | Φ5 | 3 | 6 | 200 |
SBW-PET-006-BK | Φ6 | 4 | 7 | 200 |
SBW-PET-008-BK | Φ8 | 6 | 10 | 100 |
SBW-PET-010-BK | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK | Φ19 | 18 | 22 | 25 |
| | 23 | 26 | 25 |
| | 28 | 30 | 25 |
| | 29 | 34 | 25 |
| | 35 | 40 | 25 |
| | 46 | 55 | 25 |
● Примечание: Выберите размер в соответствии с фактическим диаметром пучка и обеспечьте перекрытие не менее 35% после установки.
Типичные области применения
Автомобильные салоны и жгуты проводов общего назначения для транспортных средств.
Организует и защищает проводку, проложенную вокруг приборной панели, дверей, сидений и внутреннего оборудования, помогая уменьшить истирание кабелей, ослабление контактов проводов и сложности при монтаже.
Промышленное оборудование и шкафы управления
Собирает в пучки кабели управления, датчиков и питания внутри оборудования и электрошкафов, помогая предотвратить запутывание кабелей, износ поверхностей и сложности в обслуживании.
Робототехника и автоматизированное оборудование
Обеспечивает гибкую защиту кабелей, проложенных по изогнутым или умеренно подвижным траекториям, помогая справляться с многократными изгибами, контактом кабелей и сложной прокладкой.
Электроприборы и электронные узлы
Обеспечивает аккуратное группирование внутренней проводки и ее защиту от контакта с корпусами, компонентами и острыми краями, сохраняя при этом доступ для сборки и осмотра.
Организация прокладки кабелей при модернизации и техническое обслуживание на месте.
Устанавливается вокруг существующих или подключенных кабельных жгутов без отсоединения разъемов, что упрощает модернизацию, ремонт и добавление кабелей.
Технические характеристики
Измерьте наружный диаметр готового жгута проводов в его наименьшей и наибольшей точках, включая разъемы, ответвления и места крепления. Выберите гильзу, которая обеспечивает достаточное перекрытие по всей длине жгута. Также укажите условия монтажа, уровень истирания, необходимую частоту доступа, цвет, длину реза и любые применимые стандарты огнестойкости или отраслевые стандарты.
Доступна индивидуальная настройка.
Компания MJ FLEX оказывает поддержку OEM- и ODM-производителям, начиная с выбора материалов и конструкции и заканчивая изготовлением образцов, упаковкой и серийным производством:
• Цвет, длина среза и длина катушки.
• Плотность и охват косы.
• Этикетки, штрихкоды, комплектация и упаковка.
• Образцы, требования к проверке и сопроводительные документы.
• SBW-PET-UV — УФ-стойкий самозатягивающийся плетеный рукав
• SBW-PET-FR-V0 — Огнестойкий самозатягивающийся защитный рукав UL94 V-0
• SBW-PET-FR-EN45545 — Самозакрывающаяся плетеная муфта для железнодорожных путей EN45545
• SBW-PET-RR — Разъемная плетеная оболочка, устойчивая к грызунам
01. Можно ли установить его, не отсоединяя жгут проводов?
Да. Раздельная конструкция обволакивает собранный пучок проводов и подходит для установки в уже существующих зданиях.
02. Остаётся ли рукав доступным после установки?
Да. Его можно вскрыть на месте для осмотра, ремонта или прокладки кабелей, хотя при выборе конструкции следует учитывать возможность многократного использования.
03. Подходит ли стандартная версия для проектов, сертифицированных по требованиям огнестойкости?
Если в техническом задании проекта указан стандарт пожарной безопасности, используйте соответствующую версию VW-1, UL 94 V-0 или EN 45545.
04. Как правильно выбрать размер?
Предоставьте фактический диапазон внешнего диаметра пучка и, по возможности, чертеж или образец. Компания MJ FLEX может проверить покрытие и перекрытие перед началом производства.
05. Как его следует разрезать?
Для запайки края ПЭТ-пластика и предотвращения расслоения используйте термостойкий нож.
06. Возможны ли индивидуальные варианты цветов, длины и упаковки?
Да. Минимальный объем заказа и сроки выполнения зависят от цвета, размера, длины отрезка, требований к маркировке, упаковке и контролю качества.
Запросить образец или коммерческое предложение
Для получения точных технических рекомендаций и коммерческого предложения, пожалуйста, предоставьте следующую информацию:
1. Минимальный и максимальный диаметр пучка.
2. Наибольший размер соединителя, ответвления или переходника.
3. Требуемый размер втулки и длина в установленном состоянии.
4. Рабочая температура и точки истирания.
5. Необходимые документы, подтверждающие воспламеняемость, износостойкость и соответствие нормативным требованиям.
6. Цвет, длина отрезка, этикетки и упаковка.
7. Количество образцов, количество заказа и график поставок.
