Почему стоит выбрать HPS-NY-S-T10?
•Увеличьте интервалы технического обслуживания в местах трения.
Эта втулка контактирует с поверхностями, которые в противном случае непосредственно воздействовали бы на защитный кожух гидравлического шланга.
•Добавить более толстый текстильный износостойкий слой
Толщина стенки, соответствующая номиналу 1,0 мм, обеспечивает дополнительный слой материала между шлангом и окружающими металлическими деталями для общей защиты оборудования.
•Стабилизация маршрутов, которые смещаются во время работы.
Удержание соседних шлангов в заданном пучке ограничивает случайный контакт при работе цилиндров, рычагов или рулевых систем.

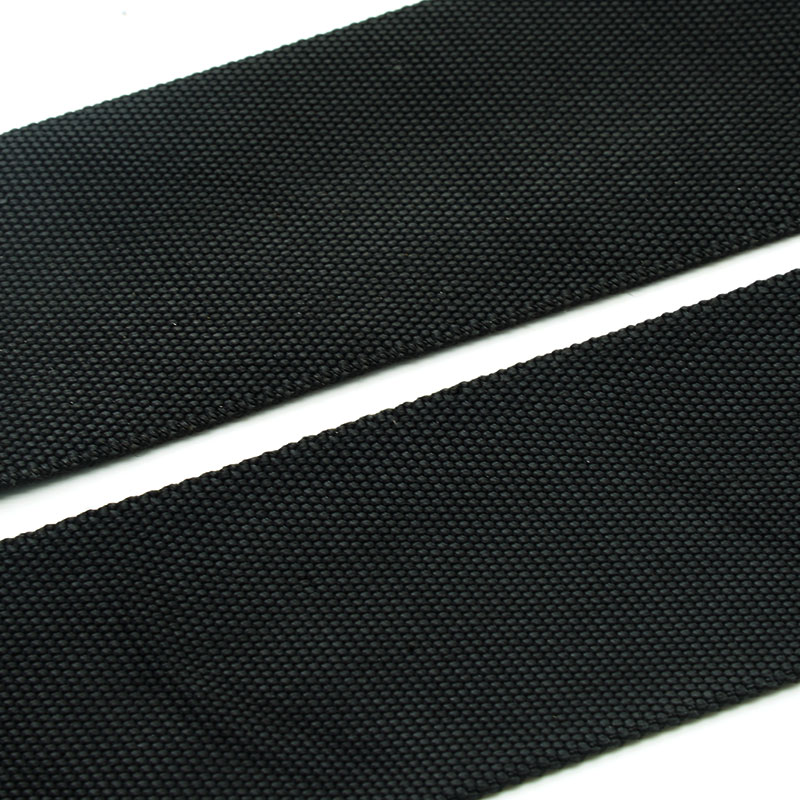

1.Номинальная толщина стенки 1,0 мм
Предлагает более толстый защитный текстильный слой для маршрутов с частыми механическими контактами.

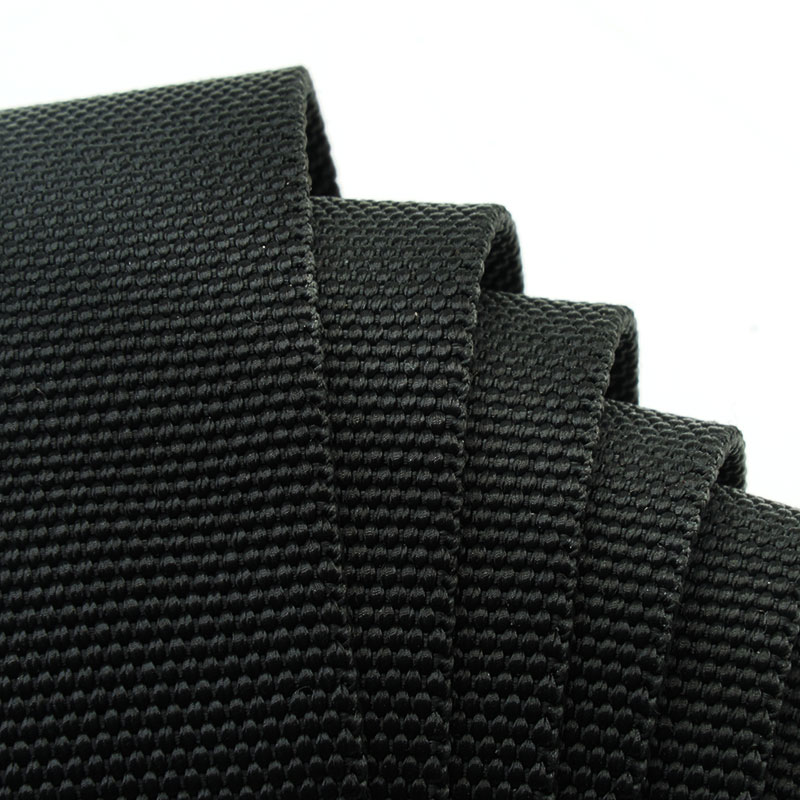

2.Прочная нейлоновая пряжа
Обеспечивает гибкую внешнюю поверхность, подходящую для обычных перемещений оборудования и монтажных работ.

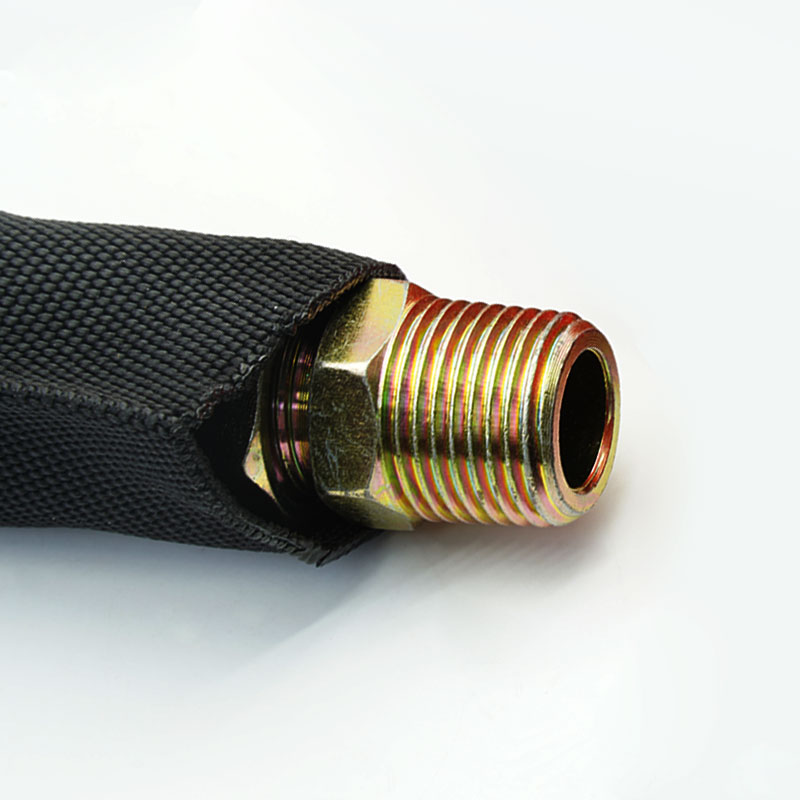

3. Полное покрытие по всей окружности
Окружает шланг или пучок шлангов, поэтому защита не ограничивается одной видимой контактной поверхностью.

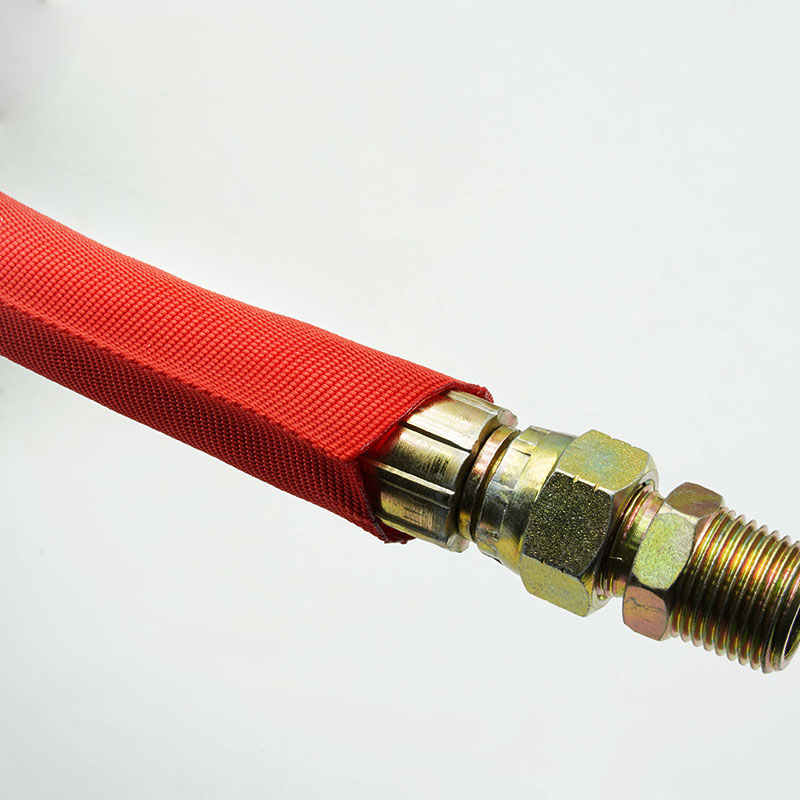

4. Гибкая трубчатая конструкция
При правильном выборе диаметра втулки, она следует изгибам и изменяющимся направлениям трассы.
5. Связывание пучка
Обеспечивает надежное соединение совместимых гидравлических линий и уменьшает люфт между соседними шлангами.
6.Варианты, готовые к производству

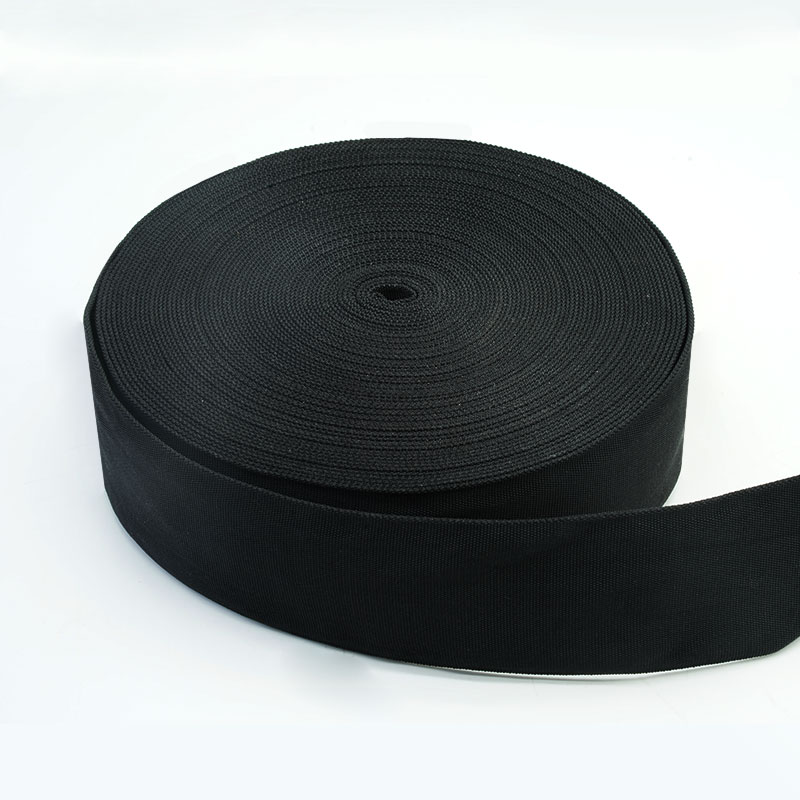

Может поставляться в рулонах или в виде повторяющихся нарезанных кусков с согласованной идентификацией и упаковкой.
| Материал | Нейлоновая мультифиламентная нить |
| Рабочая температура | от -40°C до +125°C |
| Температура плавления | 220±10°C |
| Воспламеняемость | FMVSS 302 |
| MSHA Согласие | См. MSHA IC293/01 |
| Взрывные работы Rсопротивление | См. ISO 3457 |
| Износостойкость | См. ISO 6945 |
| Защита от протечек | Соответствует стандарту SAE J343. |
| Устойчивость к УФ-излучению | Соответствует стандарту BS EN13758-1 |
| Стандартный цвет | Черный |
| Режущий инструмент | Горячий нож |
Технические характеристики
Номер детали | ИДЕНТИФИКАТОР (мм) | Плоская ширина (мм) | Стена Толщина (мм) | Упаковка Длина (м/катушка) |
| HPS-NY-S-010-BK-T10 | 10 | 20 | 1,0±0,1 | 50 |
| HPS-NY-S-014-BK-T10 | 14 | 25 | 1,0±0,1 | 50 |
| HPS-NY-S-017-BK-T10 | 17 | 30 | 1,0±0,1 | 50 |
| HPS-NY-S-020-BK-T10 | 20 | 35 | 1,0±0,1 | 50 |
| HPS-NY-S-023-BK-T10 | 23 | 39 | 1,0±0,1 | 50 |
| HPS-NY-S-025-BK-T10 | 25 | 42 | 1,0±0,1 | 50 |
| HPS-NY-S-027-BK-T10 | 27 | 46 | 1,0±0,1 | 50 |
| HPS-NY-S-031-BK-T10 | 31 | 52 | 1,0±0,1 | 50 |
| HPS-NY-S-033-BK-T10 | 33 | 55 | 1,0±0,1 | 50 |
| HPS-NY-S-036-BK-T10 | 36 | 60 | 1,0±0,1 | 50 |
| HPS-NY-S-040-BK-T10 | 40 | 66 | 1,0±0,1 | 50 |
HPS-NY-S-044-BK-T10
| 44 | 72 | 1,0±0,1 | 50 |
| HPS-NY-S-047-BK-T10 | 47 | 77 | 1,0±0,1 | 50 |
| HPS-NY-S-050-BK-T10 | 50 | 80 | 1,0±0,1 | 50 |
| HPS-NY-S-053-BK-T10 | 53 | 86 | 1,0±0,1 | 50 |
HPS-NY-S-056-BK-T10
| 56 | 91 | 1,0±0,1 | 50 |
HPS-NY-S-060-BK-T10
| 60 | 97 | 1,0±0,1 | 50 |
HPS-NY-S-062-BK-T10
| 62 | 100 | 1,0±0,1 | 50 |
HPS-NY-S-066-BK-T10
| 66 | 107 | 1,0±0,1 | 50 |
HPS-NY-S-073-BK-T10
| 73 | 118 | 1,0±0,1 | 50 |
HPS-NY-S-078-BK-T10
| 78 | 126 | 1,0±0,1 | 50 |
HPS-NY-S-085-BK-T10
| 85 | 137 | 1,0±0,1 | 50 |
HPS-NY-S-090-BK-T10
| 90 | 145 | 1,0±0,1 | 50 |
HPS-NY-S-093-BK-T10
| 93 | 149 | 1,0±0,1 | 50 |
HPS-NY-S-102-BK-T10
| 102 | 165 | 1,0±0,1 | 50 |
HPS-NY-S-106-BK-T10
| 106 | 170 | 1,0±0,1 | 50 |
HPS-NY-S-112-BK-T10
| 112 | 179 | 1,0±0,1 | 50 |
HPS-NY-S-127-BK-T10
| 127 | 206 | 1,0±0,1 | 50 |
Типичные области применения
Экскаваторы, погрузчики и подъемное оборудование
Рассматривается проблема трения в местах прохождения шлангов вдоль стрел, рычагов, подъемных конструкций и шарнирных соединений.
Вилочные погрузчики, краны и погрузочно-разгрузочные машины
Уменьшает прямой контакт с мачтами, шкивами, направляющими и загроможденными гидравлическими каналами.
Сельскохозяйственное и лесное оборудование
Защищает защитные кожухи шлангов от истирания, вызванного вибрацией, вблизи рам, навесного оборудования и движущихся частей.
Гидравлические прессы и заводское оборудование
Организует несколько производственных линий и защищает их от кронштейнов, защитных ограждений и расположенных рядом компонентов оборудования.
Измерьте максимальный наружный диаметр отдельного шланга или всего пучка шлангов, включая фитинги, зажимы и локальные переходники. Выберите муфту, которая устанавливается без чрезмерного растяжения, но при этом достаточно плотно прилегает, чтобы избежать зацепов или неконтролируемого движения. Проверьте радиус изгиба, частоту изгибов, точки трения, температуру, гидравлические жидкости, воздействие окружающей среды и способ крепления каждого конца. В случаях, когда требуется предотвращение разбрызгивания жидкости через микроскопические отверстия, защита от разрыва или защита персонала, укажите соответствующий метод испытаний и условия системы; одной лишь толщины недостаточно для определения этих возможностей.
Доступна индивидуальная настройка.
• Диаметр и соответствие пучка — Выберите подходящие размеры муфт в зависимости от внешнего диаметра отдельных шлангов или пучков шлангов.
• Длина и допуски резки - Возможность индивидуальной настройки длины резки и контроля допусков в соответствии с требованиями конкретных зон обработки, комплектов шлангов или сборочных станций.
• Цвет и идентификация — Черный — стандартный цвет; печатные этикетки или другие варианты идентификации могут быть рассмотрены по запросу.
• Упаковка - Доступен в рулонах, мешках, комплектах и в картонных коробках, изготовленных на заказ по индивидуальному заказу OEM.
• Проверка поступающей пряжи - Перед началом производства проверяется идентичность материалов и согласованные требования к закупкам.
• Проверка стен и строительных конструкций - Номинальная толщина и структура текстиля измеряются в соответствии с утвержденным планом контроля.
•Обзор размеров и посадки - Диаметр готового изделия и соответствие образца сравниваются с подтвержденными размерами шланга или пучка.
•Контроль качества выполненных работ - Рукав проверяется на наличие повреждений нитей, загрязнений, неравномерного покрытия и неприемлемых отверстий.
•Соответствие заказа - Длина, маркировка, отделка торцов, количество и упаковка проверяются на соответствие выпущенному заказу.
01. В чём основное различие между версиями с толщиной 1,0 мм и 0,8 мм?
Вариант толщиной 1,0 мм обеспечивает более прочную текстильную стенку для маршрутов, требующих большего внешнего покрытия. При окончательном выборе следует учитывать зазор, подвижность и фактическую точку истирания.
02. Следует ли мне подобрать размер втулки в соответствии с внутренним диаметром гидравлического шланга?
Нет. Используйте измеренный внешний диаметр шланга или всего пучка, включая самый большой переход, через который должна проходить муфта.
03.Можно ли использовать HPS-NY-S-T10 на движущихся шланговых трассах?
Этот вариант можно рассматривать для подвижных трасс при одновременном анализе диаметра, радиуса изгиба, частоты изгиба, анкеровки и контактных поверхностей.
04. Какая информация необходима для оформления индивидуального заказа?
Укажите размеры шлангов и фитингов, схему прокладки, точки контакта, условия окружающей среды, длину, обработку концов, маркировку, упаковку и годовой объем производства.
Запросить образец или коммерческое предложение
Укажите наружный диаметр шланга или пучка, условия прокладки, точки истирания, температуру, воздействие жидкости, конечную длину и количество заказа. Компания MJ FLEX проверит соответствие и подготовит образец HPS-NY-S-T10 или предоставит коммерческое предложение.
