Почему стоит выбрать BRS-PET-CC?
• Уменьшите количество свободно срезанных концов нитей.
Конструкция, устойчивая к истиранию, обеспечивает более чистые торцы во время производства и монтажа.
• Повышение эффективности сборки
Меньшее количество обрезки и подготовки концов позволяет сократить объем повторяющихся операций по изготовлению упряжи.
• Создавайте более аккуратные готовые упряжи.
Контролируемая обработка концов улучшает внешний вид вокруг разъемов и точек подключения.
• Сохраните расширяемую защиту

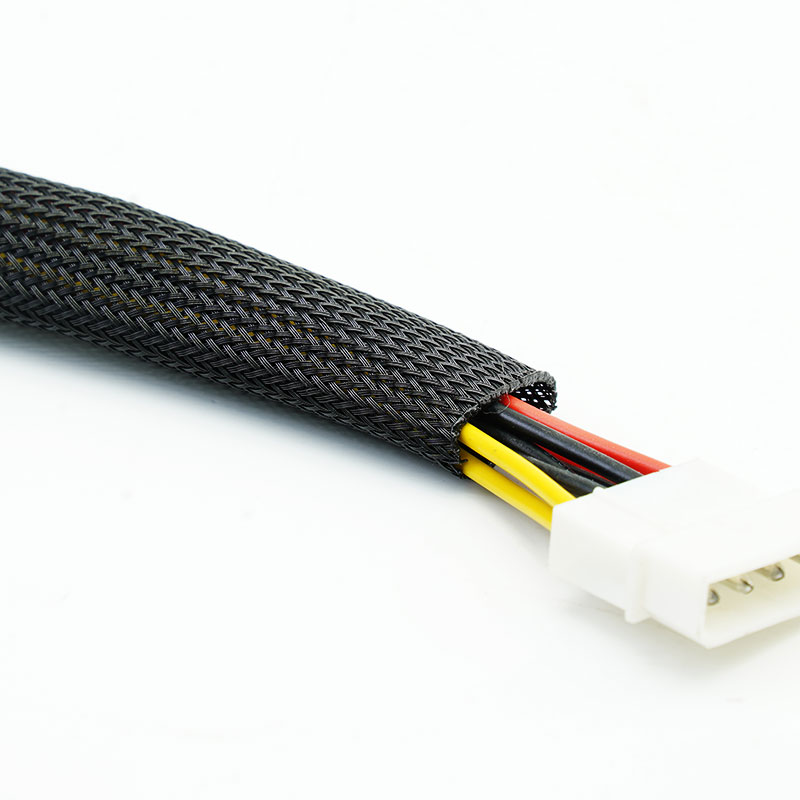

Защитная оболочка по-прежнему обеспечивает прохождение проводов через разъем, гибкость и защиту от истирания.
1. Износостойкая конструкция
Помогает контролировать отслоение волокон после резки.
2. Более аккуратный внешний вид.
Обеспечивает профессионально выглядящие кабельные сборки.

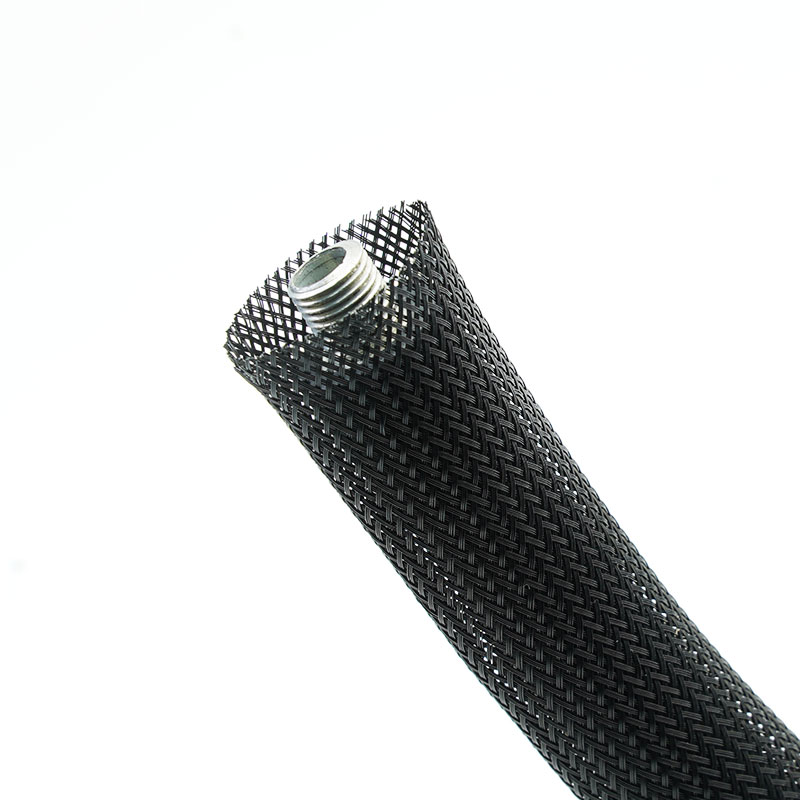

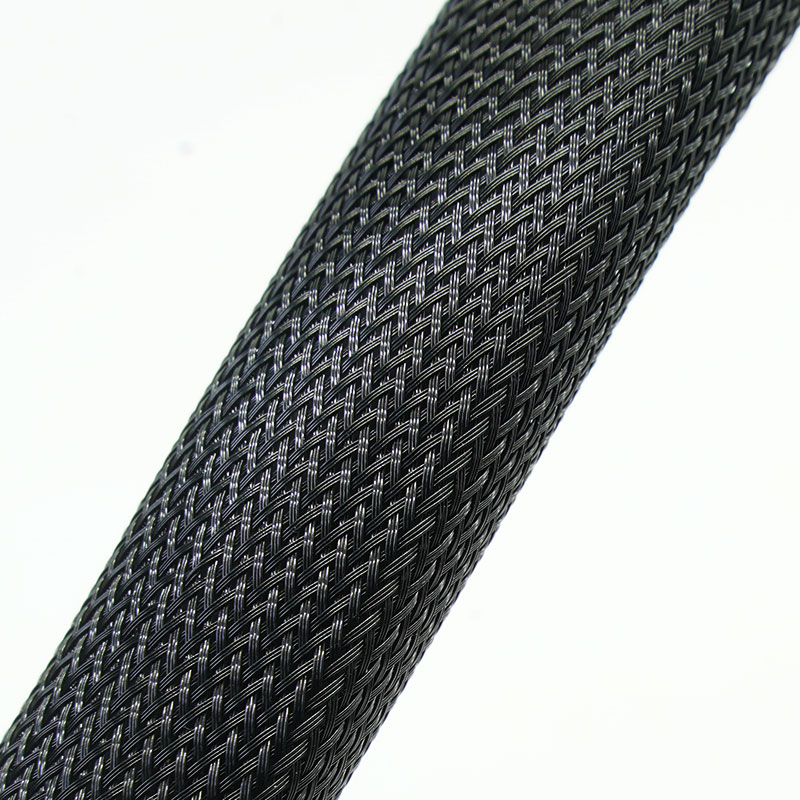

3. Растягивающаяся ПЭТ-коса
Подходит для разъемов и жгутов проводов различного диаметра.
4. Сокращение объема отделочных работ.
Может уменьшить необходимость обрезки или вторичной подготовки концов.
5. Гибкая защита от истирания
Защищает куртки от обычного трения и царапин.
6. Подходит для предварительно нарезанных деталей.
Обеспечивает повторяемую подготовку комплекта непосредственно на производственной линии.
7. Возможна индивидуальная упаковка.
Нарезанные детали можно подсчитать, упаковать в пакеты и промаркировать в соответствии с проектом.
| Материал | Модифицированная конструкция ПЭТ |

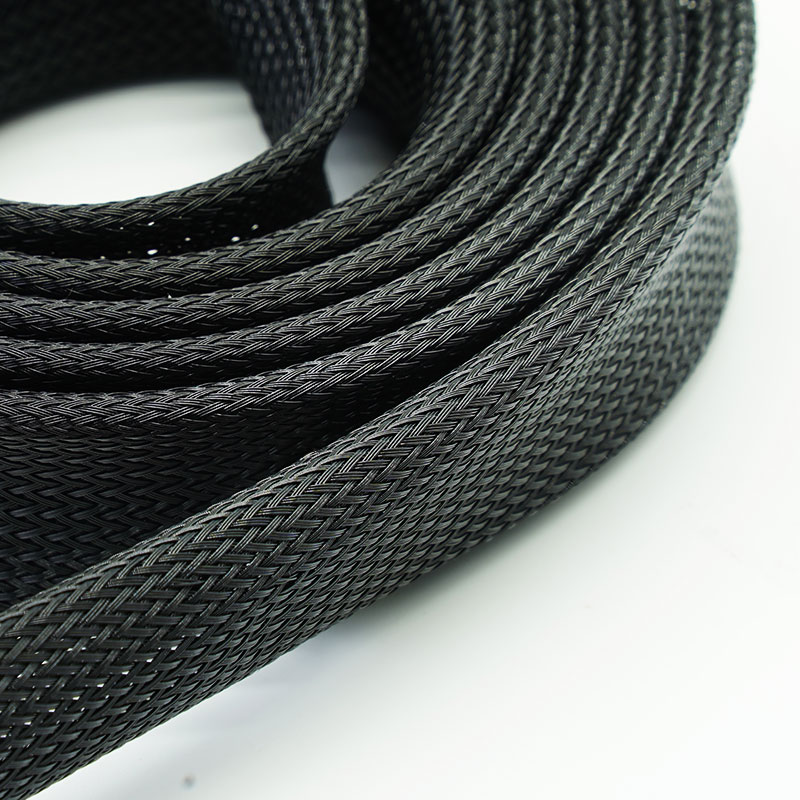

| Строительство | Растягивающаяся коса |
| Толщина мононити | 0,20 мм |
| Рабочая температура | от -40°C до +125°C |
| Температура плавления | 240±10°C |
| Воспламеняемость | UL94 V2 |
| Износостойкость | Середина |
| Стандартный цвет | Черный |
| Документация по соблюдению требований | Соответствует требованиям RoHS, REACH и не содержит галогенов. |
| Режущий инструмент | Горячий нож |
Технические характеристики
Номер детали | Ширина в разложенном виде (Ш) | Расширенный диапазон (мм) | Упаковка Длина (м/катушка) |
Дюйм | mm | Мини) | Макс.(О) |
BRS-PET-003-BK-CC | 1/8 дюйма | 3 | 1 | 6 | 1000 |
BRS-PET-006-БК-ЦК | 1/4 дюйма | 6 | 3 | 9 | 500 |
BRS-PET-008-БК-ЦК | 5/16” | 8 | 5 | 12 | 350 |
BRS-PET-010-БК-ЦК | 3/8 дюйма | 10 | 7 | 17 | 350 |
BRS-PET-012-БК-ЦК | 1/2 дюйма | 12 | 8 | 20 | 350 |
BRS-PET-016-БК-ЦК | 5/8” | 16 | 10 | 27 | 250 |
BRS-PET-018-БК-ЦК | 11/16" | 18 | 12 | 29 | 250 |
BRS-PET-020-БК-ЦК | 3/4 дюйма | 20 | 14 | 32 | 200 |
| 1” | 25 | 18 | 35 | 200 |
| 1-1/4” | 32 | 20 | 50 | 150 |
| 1-1/2” | 38 | 30 | 60 | 100 |
| 1-3/4” | 45 | 35 | 75 | 100 |
| 2” | 50 | 40 | 80 | 100 |
| 2-1/2” | 64 | 45 | 105 | 50 |
| 3” | 76 | 64 | 120 | 50 |
| 4” | 100 | 80 | 150 | 50 |
● Примечание: Расширенный диапазон описывает геометрические возможности, а не предпочтительную точку непрерывной работы. Выбор диапазона, близкого к максимальному расширению, увеличивает раскрытие оплетки, уменьшает площадь покрытия и сокращает длину укладки.
Типичные области применения
Сборка жгутов проводов большого объема
Сокращает объем работ по финишной обработке повторяющихся отрезков.
производство электрооборудования
Улучшает внешний вид и удобство использования внутренних кабельных жгутов.
Жгуты проводов салона автомобиля
Обеспечивает аккуратную и гибкую защиту модулей и разъемов.
Бытовая техника и электроника
Обеспечивает упорядоченную прокладку проводов, благодаря чему аккуратно обрезанные концы улучшают качество сборки.
Комплекты для организации кабелей, продаваемые в розницу.
Обеспечивает поддержку предварительно нарезанных деталей, гарантируя более единообразный внешний вид.
Укажите, каким способом будет производиться резка втулки: ножницами, лезвием, автоматическим резаком или термоножом, а также определите допустимый внешний вид готового изделия. Укажите размер пучка, размер соединителя, длину резки, допуск и годовой объем производства. Перед утверждением процесса крупносерийного производства рекомендуется провести пробную резку образца.
Доступна индивидуальная настройка.
Услуга по обрезке длины - Детали поставляются в соответствии с согласованной длиной и допусками.
Финишное испытание - Процесс раскроя проверен на соответствие желаемому внешнему виду.
Диаметр и плотность плетения - Соответствует потребностям в охвате и расширении.
Комплектация и упаковка - Подсчет пакетов, этикеток, штрихкодов и комплектов для производственной линии.
Тестирование и соответствие требованиям
Устойчивость к расслоению — это преимущество, обусловленное обработкой и конструированием, а не огнестойкостью, УФ-излучением или наличием промышленной сертификации. Для выбранного материала могут быть предоставлены соответствующие документы, подтверждающие соответствие требованиям RoHS, REACH и отсутствие галогенов. Функциональные характеристики следует подтверждать с помощью процесса раскроя, используемого заказчиком.
Оценка конечного результата - Образцы нарезаются согласованным методом и проверяются на наличие рыхлых волокон.
Контроль размеров — Проверяются диаметр, расширение и длина реза.
осмотр внешнего вида косы - Проводится мониторинг покрытия, дефектов поверхности и загрязнений.
Проверка количества и упаковки — Проверяется количество предварительно нарезанных изделий, этикетки и конфигурация пакетов.

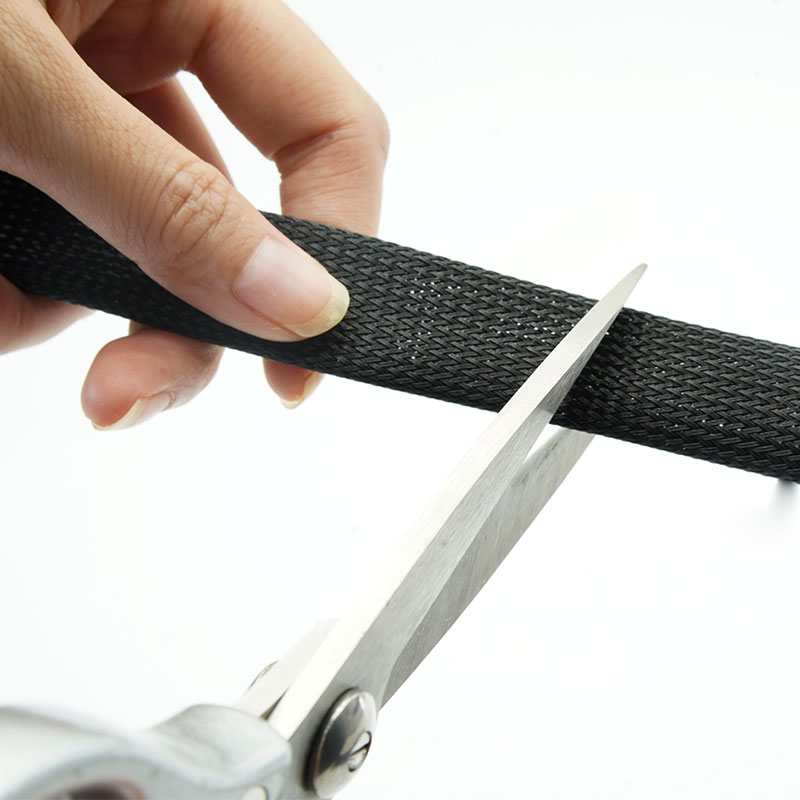

01. Можно ли разрезать BRS-PET-CC обычными ножницами?
Да. Он предназначен для чистой резки обычными ножницами, прошедшими соответствующую сертификацию. Однако инструмент и метод производства должны соответствовать требованиям, поскольку состояние лезвия и техника резки влияют на результат.
02. Оно совершенно не изнашивается?
Он предназначен для уменьшения расслоения ткани, но результаты зависят от типа резака и способа обращения с ним.
03.Вы можете предоставить уже нарезанные детали?
Да, с согласованными допусками по длине, отделке и упаковке.
04. Как нам следует это утвердить?
Проведите тестирование образца, используя то же самое режущее оборудование, которое планируется использовать в производстве.
Запросить образец или коммерческое предложение
Укажите диаметр пучка проводов, самый большой разъем, условия эксплуатации, требуемый стандарт испытаний, потребности в резке или упаковке, а также предполагаемое количество. Компания MJ FLEX порекомендует подходящую конструкцию и организует предоставление образца или коммерческого предложения.
