Почему стоит выбрать защитную манжету на липучке VEM-PVT?
• Быстро распаковывайте жгуты кабелей.
Застежка на липучке обеспечивает прямой доступ по всей длине рукава без использования инструментов.
• Поддержка частой замены кабелей
Упаковку можно повторно открыть и закрыть во время устранения неполадок, модернизации и работы над прототипами.
• Модернизация завершенных узлов

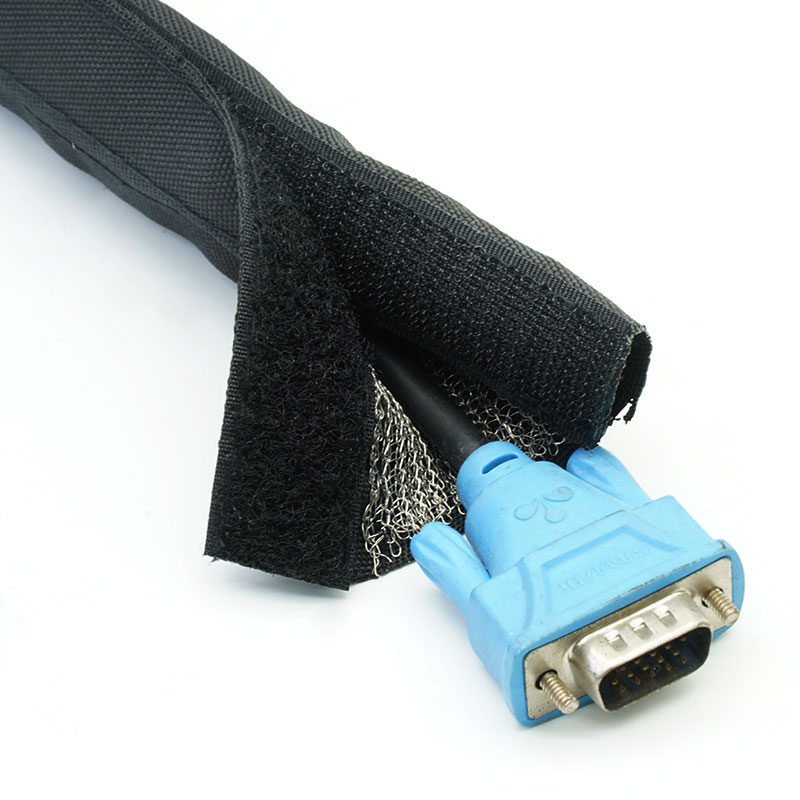

Установка с бокового входа позволяет избежать снятия разъема и разборки жгута проводов.
• Адаптируйтесь к изменению размеров комплектов.
При правильном выборе ширины обмотки механизм защелкивания может допускать умеренные отклонения.

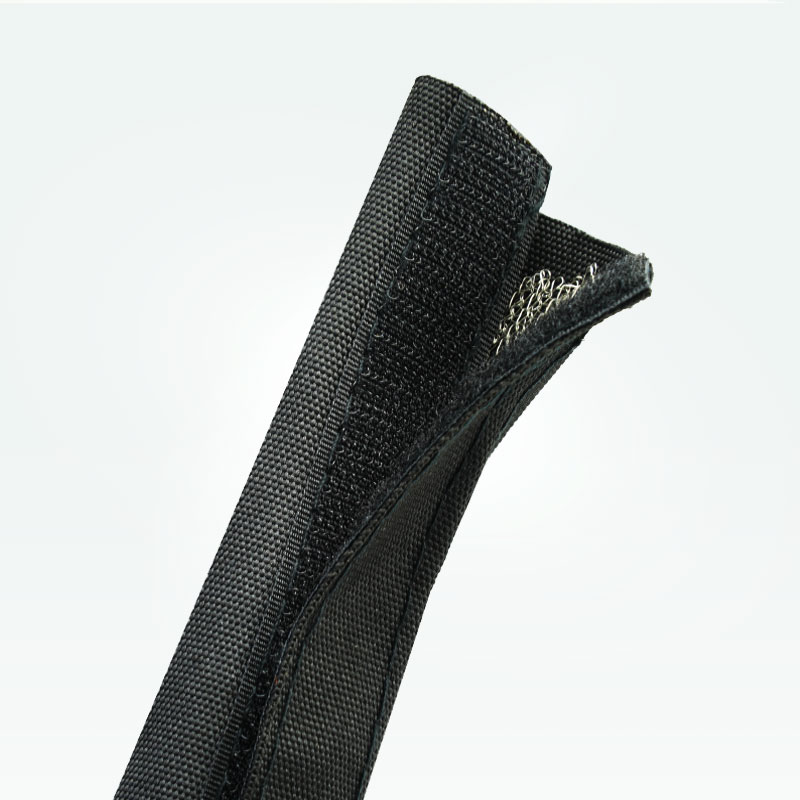

1. Застежка на липучке по всей длине.
Обеспечивает быстрое и повторяемое открытие и закрытие.

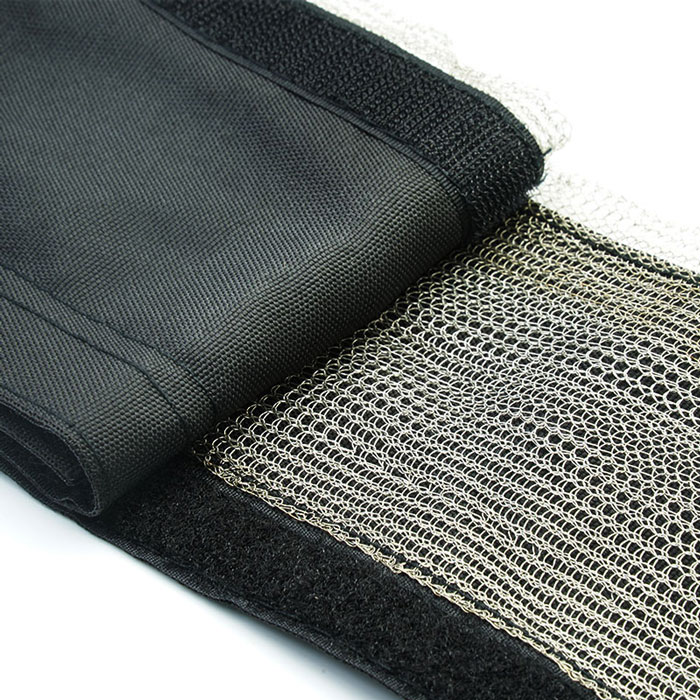

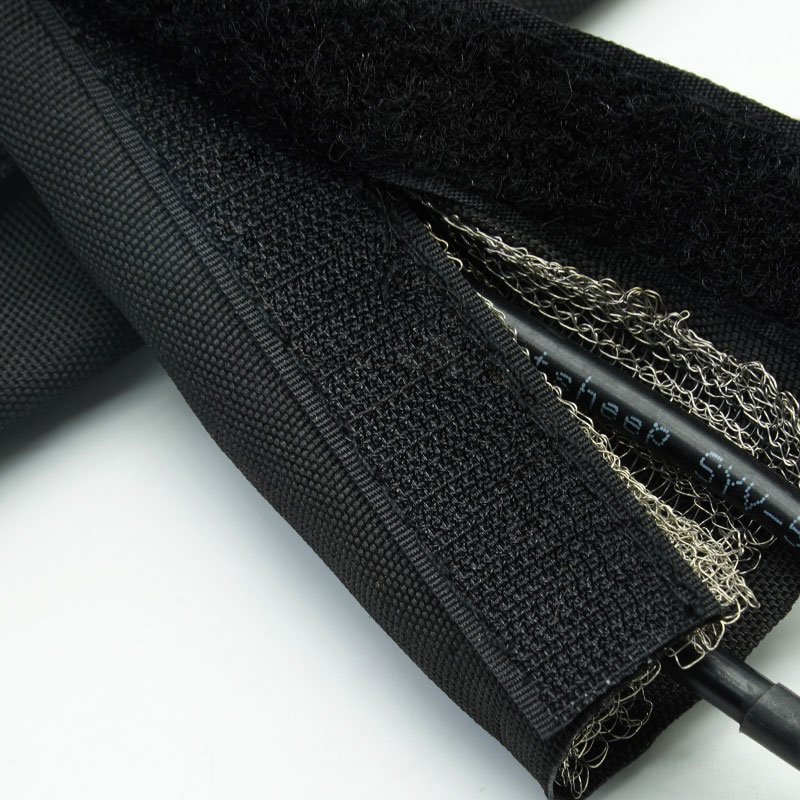

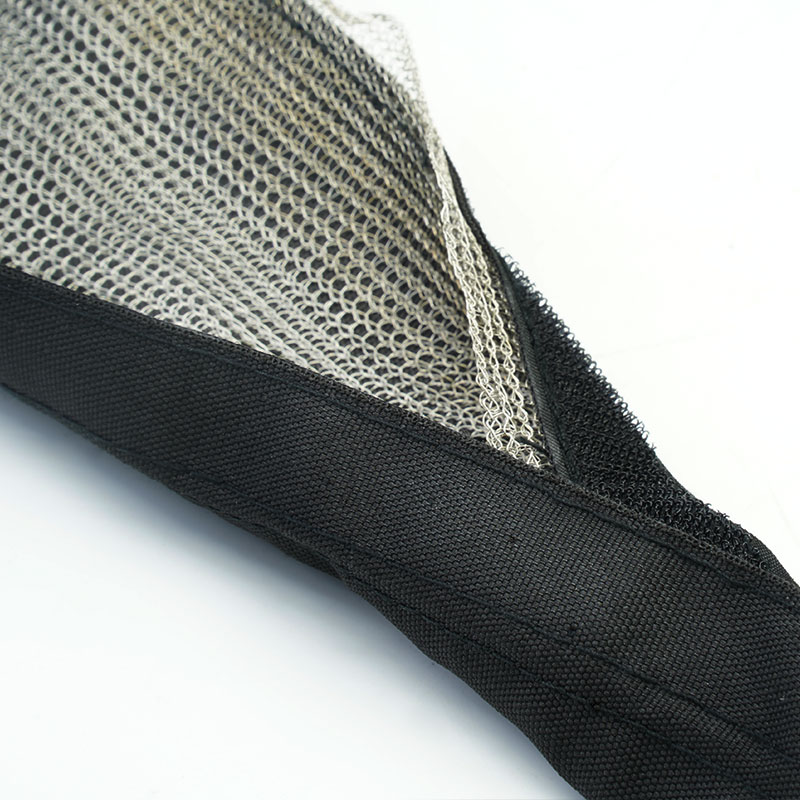

2. Встроенный проводящий экранирующий слой
Обеспечивает контроль электромагнитных и радиочастотных помех при наличии соответствующего заземления.
3. Плоская обтекаемая установка
Подходит для установки кабелей, ответвлений и разъемов сбоку.
4. Регулируемый перекрытие при закрытии
Подходит для определенного диапазона диаметров пучков проводов.
5. Гибкая система организации кабелей.
Организует прокладку сигнальных и информационных проводов вдоль изогнутых трасс.
6. Удобный доступ для технического обслуживания
Идеально подходит для тестирования, модернизации и часто обслуживаемого оборудования.
7. Пользовательские настройки обертки
Можно проверить ширину, экранирующий материал, затвор, длину и упаковку.
| Материал рукава | Полиэстер |
| Материал с застежкой-липучкой | Нейлон |
| Материал экранирующей сетки | Луженая медь |
| Рабочая температура | -50℃~+150℃ |
| Воспламеняемость | Самозатухающий |
| Эффективность экранирования | ≥75 дБ (30 МГц-3 ГГц) согласно GB/T 30142-2013. |
| Стандартный цвет | Черный |
| Документация по соблюдению требований | RoHS, REACH |
| Режущий инструмент | Ножницы |
| Формат поставки | Рулоны или нарезанные отрезки |
Технические характеристики
Номер детали | ID (мм) | Набор Диа (мм) | Упаковка Длина (м/катушка) |
|
VEW-PVT-010-BK | 10 | 1~10 | 25 |
VEW-PVT-016-BK | 16 | 10~16 | 25 |
VEW-PVT-020-BK | 20 | 17~20 | 25 |
| 30 | 21~30 | 25 |
| 40 | 31~40 | 25 |
| 50 | 41~50 | 25 |
| VEW-PVT-060-BK | 60 | 51~60 | 25 |
Типичные области применения
Разработка и устранение неполадок в области электромагнитной совместимости.
Добавляет съемную экранирующую защиту вокруг подозрительных кабельных трасс во время тестирования и внесения изменений в конструкцию.
Лабораторное и испытательное оборудование
Обеспечивает многократный доступ к сигнальной проводке, сохраняя при этом организованное проводящее покрытие.
Промышленные шкафы управления
Обматывает исправные кабели датчиков и связи вблизи источников электрических помех.
Аудио, видео и коммуникационные системы
Управляет группами кабелей, которые часто переставляются или заменяются.
Временные и опытные установки
Обеспечивает многоразовое экранирование кабеля без необходимости постоянной перестройки кабельной сети или жгута проводов.
Измерьте окружность пучка проводов в самых узких и самых широких точках, включая ответвления и переходы между разъемами. Выберите достаточную ширину обмотки для надежного соединения и перекрытия проводящих участков без сжатия кабеля. Укажите частотный диапазон, целевые характеристики, метод заземления, количество циклов размыкания, условия изгиба и воздействие окружающей среды.
Доступна индивидуальная настройка.
Ширина и перекрытие замыкания — настраивается в соответствии с диапазоном установленных кабелей и требованиями к регулировке.
Проводящий слой — для данного применения можно оценить варианты материалов и степени покрытия.
Длина нарезки и особенности доступа — подготовленные детали, расположение филиалов и сборочные комплекты доступны по договоренности.
Брендирование и упаковка — этикетки, штрихкоды, пакеты, рулоны и картонные коробки под собственной торговой маркой.
Тестирование и соответствие требованиям
Для подтвержденного проводящего слоя, оболочки и текстильных компонентов могут быть доступны декларации о материалах. Эффективность экранирования зависит от перекрытия проводящих слоев, швов, заземления и частоты. Не следует заявлять о водонепроницаемости, электрической изоляции или конкретном значении в дБ, если это не подтверждено точным испытанным методом конструкции и монтажа.
Проверка материалов — Материалы проводящего слоя и заглушки проверяются на соответствие утвержденной спецификации.
Проверка надежности зацепления затвора — проверяется соосность и удерживающая способность.
Проверка покрытия и целостности цепи — проверяется перекрытие обмотки, состояние поверхности и согласованные электрические характеристики.
Окончательная проверка заказа — подтверждаются размеры, длина отрезов, этикетки, количество и упаковка.
01. Можно ли открыть и использовать упаковку повторно?
Да. Он предназначен для кабельных систем, требующих частого осмотра или изменения конфигурации.
02. Как это обосновано?
Подключите проводящий слой к обозначенному заземлению с помощью совместимого низкоимпедансного клеммного соединения.
Запросить образец или коммерческое предложение
Укажите диапазон диаметров кабеля, целевой диапазон частот, способ заземления, условия монтажа, конечную длину и количество. Компания MJ FLEX проверит конструкцию и порекомендует подходящий образец или вариант в рамках коммерческого предложения.
