Почему стоит выбрать защитную манжету на липучке ZEM-PZP?
• Надежная защита экранированных кабелей большой длины.
Застежка-молния обеспечивает надежное механическое закрытие, предотвращающее случайное открытие во время использования.
• Модернизация существующей проводки.
Установка с боковым доступом обеспечивает дополнительный экранирующий слой без снятия разъемов или переделки жгута проводов.
• Ускорить плановое техническое обслуживание
Техники могут расстегнуть молнию рукава по ходу работы и снова застегнуть его после завершения обслуживания.
• Выравнивание закрытия управления
Четко заданная траектория застежки-молнии помогает поддерживать повторяемую геометрию обмотки вдоль прямых и изогнутых участков кабеля.

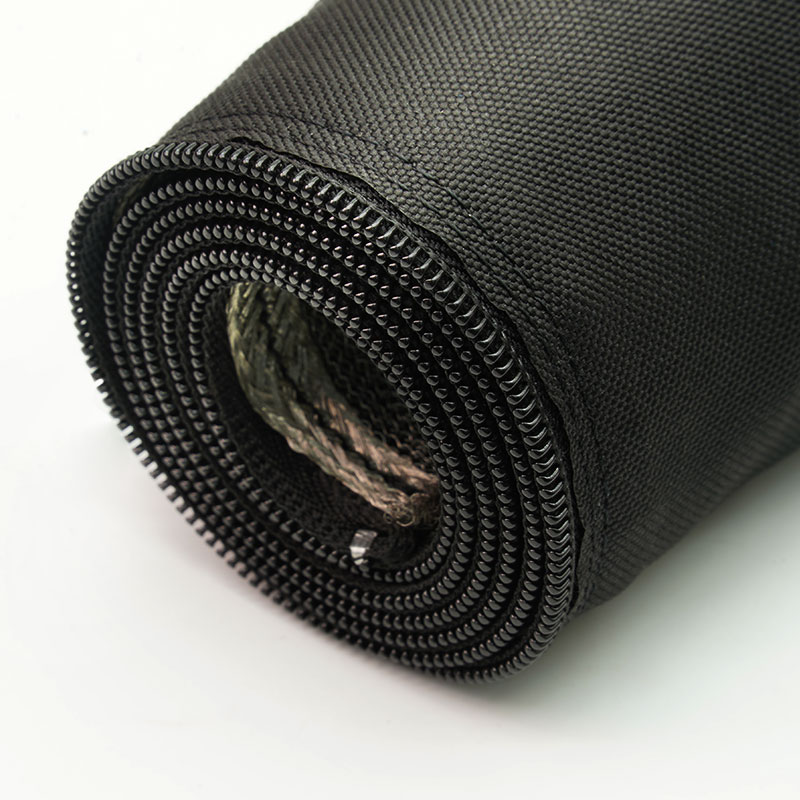

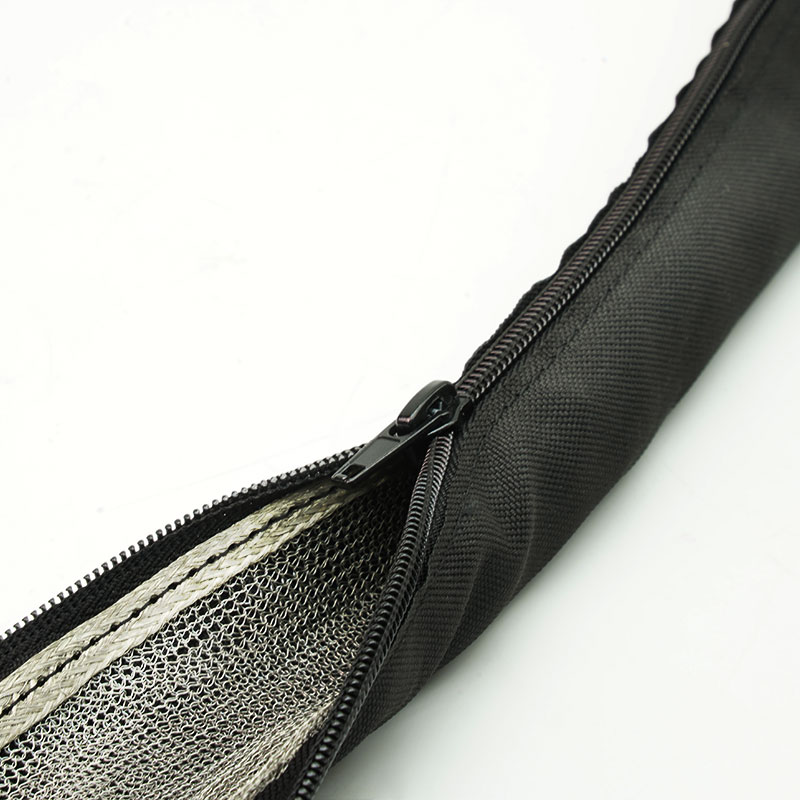

1. Застежка-молния по всей длине
Обеспечивает надежное и повторяемое открытие и закрытие.

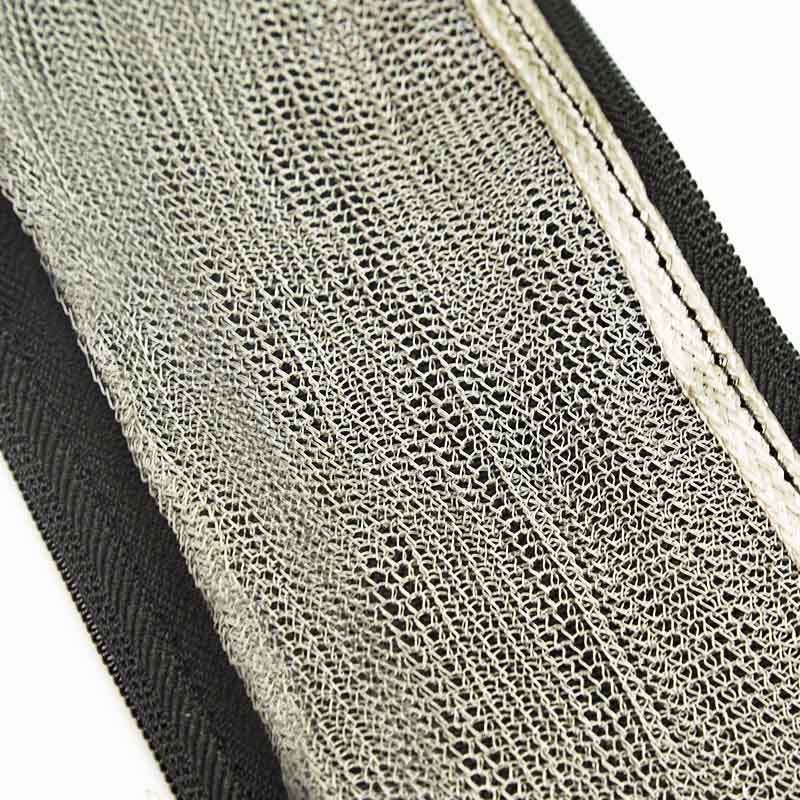

2. Встроенный проводящий экранирующий слой
При надлежащем заземлении обеспечивает контроль электромагнитных и радиочастотных помех.

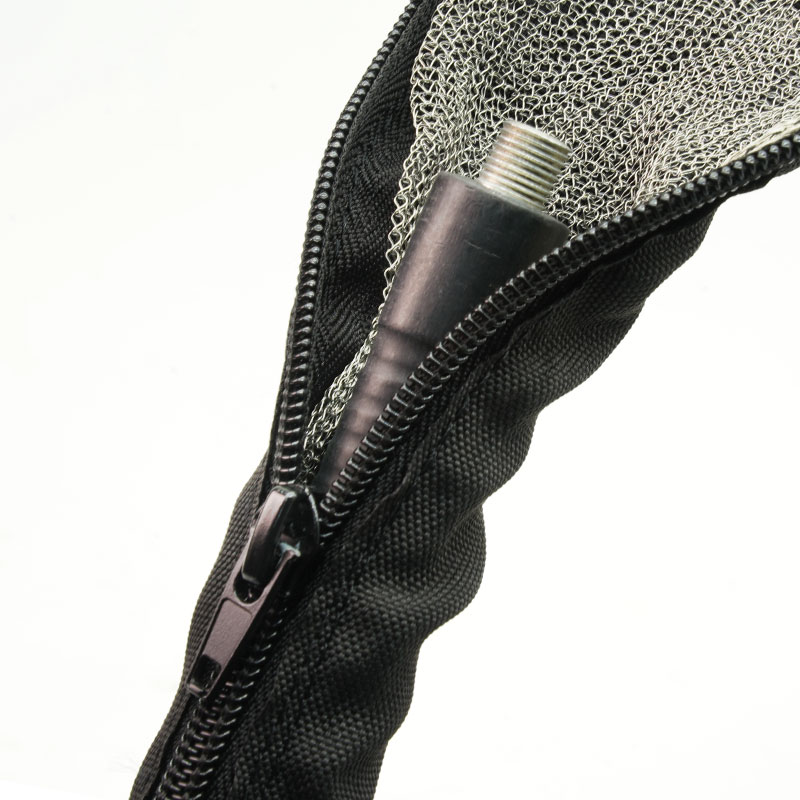

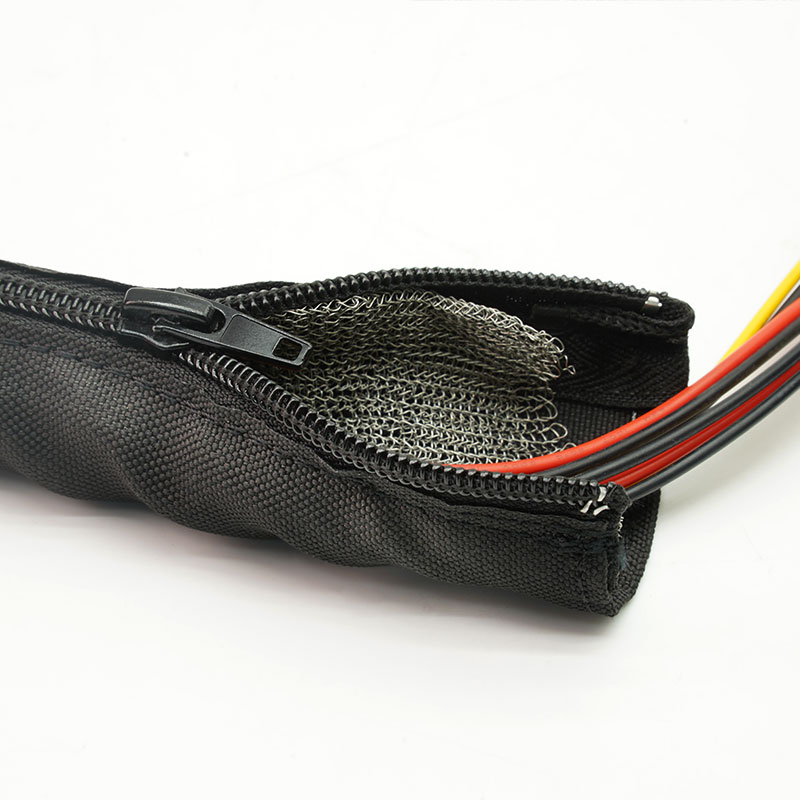

3. Установка бокового входа (модернизация)
Обматывается вокруг готовых кабелей и разъемов.
4. Надежная изоляция кабелей.
Обеспечивает упорядоченное расположение групп проводов во время использования и обращения с оборудованием.
5. Гибкая маршрутизация
Следует за изгибами и умеренными изменениями диаметра пучка.
6. Пригодная для использования конструкция
Позволяет проводить плановые проверки, замену и подключение кабелей.
7. Изготовление молний на заказ
Можно проверить диаметр, экранирующий слой, ориентацию молнии, длину и упаковку.
| Структура | Открывающийся рукав, обхватывающий тело |
| Материал рукава | Полиэстер |
| Материал молнии | Нейлон |
| Материал экранирующего слоя | Луженая медь |
| Рабочая температура | -50℃~+150℃ |
| Воспламеняемость | Самозатухающий |
| Эффективность экранирования | ≥75 дБ (30 МГц-3 ГГц) согласно GB/T 30142-2013. |
| Стандартный цвет | Черный |
| Документация по соблюдению требований | RoHS, REACH |
| Режущий инструмент | Ножницы |
| Формат поставки | Нестандартная длина |
Технические характеристики
Номер детали | ID (мм) | Набор Диа (мм) | Упаковка Длина |
|
ZEW-PZP-015-BK | 15 | 10~15 | Индивидуальная длина |
ZEW-PZP-020-BK | 20 | 16~20 | Индивидуальная длина |
| 30 | 21~30 | Индивидуальная длина |
| 40 | 31~40 | Индивидуальная длина |
| 50 | 41~50 | Индивидуальная длина |
| ZEW-PZP-060-BK | 60 | 51~60 | Индивидуальная длина |
Типичные области применения
Промышленное оборудование
Экранирует исправные жгуты проводов управления и сигналов вблизи двигателей, приводов и коммутационных устройств.
Оборудование для передачи данных и связи
Содержит группы кабелей, требующие экранирования, а также будущие перемещения, дополнения или изменения.
Робототехника и автоматизированные системы
Обеспечивает защиту проводки обратной связи и управления, а также поддерживает плановое техническое обслуживание.
Вещательные и испытательные установки
Создает многоразовые экранированные жгуты проводов для систем, которые периодически перенастраиваются.
Вспомогательная электроника автомобиля
Модернизация позволяет защитить зоны покрытия вблизи доступных коммуникационных и низковольтных сигнальных кабелей.
Измерьте весь пучок проводов, включая разъемы, ответвления и максимальный локальный диаметр. Укажите целевой диапазон частот, требования к экранированию, точки заземления, ориентацию молнии, частоту открытия, условия изгиба и окружающую среду. Обеспечьте достаточный зазор, чтобы молния закрывалась без сжатия кабелей или создания чрезмерной боковой нагрузки на шов.
Доступна индивидуальная настройка.
Размер защитной оболочки и слой экранирования — подбираются в соответствии с типом кабеля, гибкостью и целевыми показателями электромагнитной совместимости.
Конфигурация молнии — можно указать направление бегунка, тип молнии, цвет и конструкцию концов.
Готовые отрезки — нарезка узлов по индивидуальному заказу для зон обработки или комплектов кабелей.
Этикетки и упаковка — доступны штрихкоды, идентификация проектов, комплекты и картонные коробки от производителя.
Тестирование и соответствие требованиям
В любой оценке эксплуатационных характеристик необходимо указать точный состав проводящего слоя, молнии, ниток и внешнего материала. Документы, подтверждающие соответствие требованиям RoHS и REACH, могут быть доступны. Эффективность экранирования и температурные характеристики требуют соблюдения определенных условий испытаний. Стандартный материал VEW-PZP не является водонепроницаемым или электроизоляционным.
Проверка экранирующего материала – проверяется идентичность проводящего слоя и состояние поверхности.
Проверка работы молнии: проверяется ход ползунка, его выравнивание и надежность крепления конца.
Проверка качества сборки и целостности конструкции — размеры и согласованные электрические проверки выполнены на готовых изделиях.
Выпуск заказа — подтверждена ориентация, этикетки, количество и упаковка.
01. Почему стоит выбрать молнию вместо липучки?
Застежка-молния обеспечивает более надежное механическое закрытие для длительных поездок и удобства использования; застежка-липучка обычно быстрее при частом использовании.
02. Можно ли установить его поверх разъемов?
Установка производится сбоку, поэтому защитная гильза не должна проходить поверх разъема.
03. Препятствует ли молния экранированию?
Конструкция замыкания влияет на целостность цепи. Необходимо убедиться в правильности расположения проводящих элементов и заземления для обеспечения требуемых характеристик.
Запросить образец или коммерческое предложение
Укажите диапазон диаметров кабеля, целевой диапазон частот, способ заземления, условия монтажа, конечную длину и количество. Компания MJ FLEX проверит конструкцию и порекомендует подходящий образец или вариант в рамках коммерческого предложения.
