Почему стоит выбрать луженую медную армированную оплетку MBS-TC?
• Контроль электромагнитных помех
Проводящая оплетка помогает уменьшить излучаемые помехи, входящие в кабельную сборку или выходящие из нее, при условии правильного заземления и оконечного соединения.
• Создайте заземляющий путь с низким сопротивлением.
Металлическая оплетка обеспечивает соединение экранов между секциями кабеля, разъемами и заземленными корпусами.
• Защита меди в сложных условиях эксплуатации
Лужение обеспечивает лучшую стойкость поверхности к окислению, чем чистая медь, и гарантирует надежную заделку контактов.

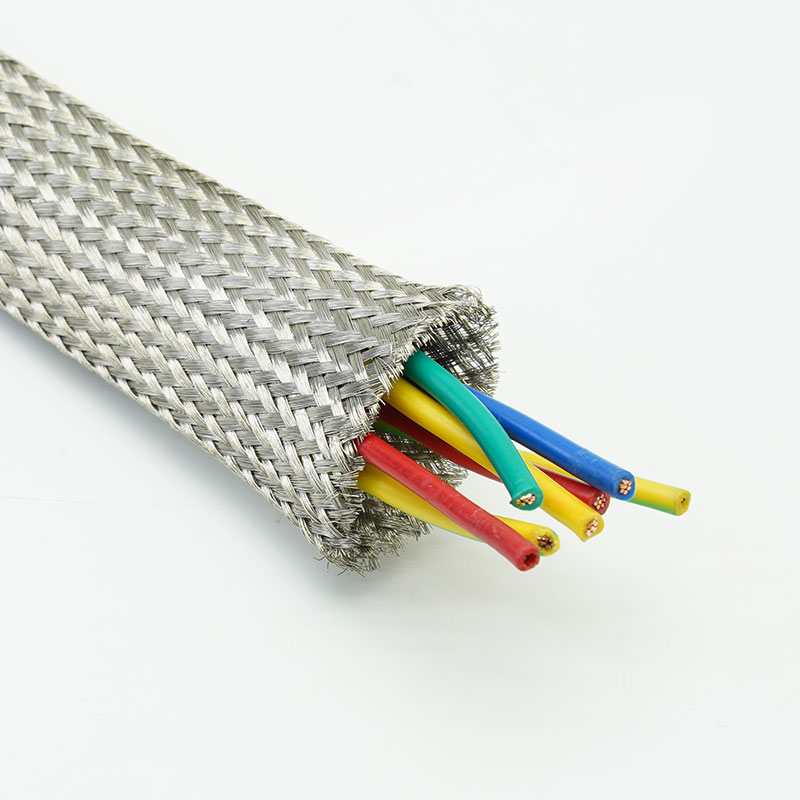

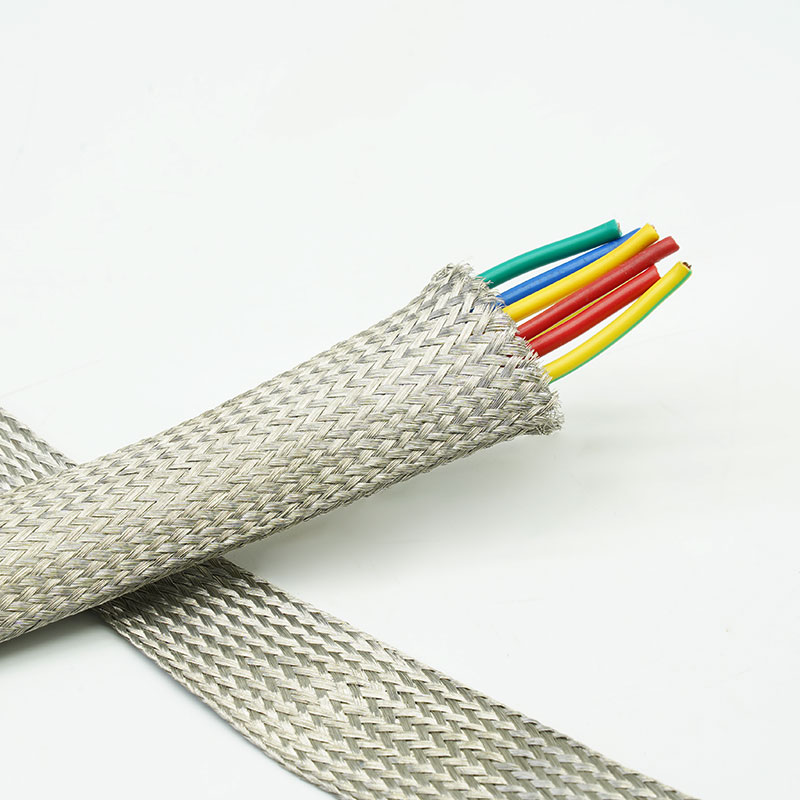

• Экранирование нерегулярных кабельных трасс
Расширяющаяся оплетка легче повторяет изгибы и изменения диаметра, чем жесткие металлические трубы.

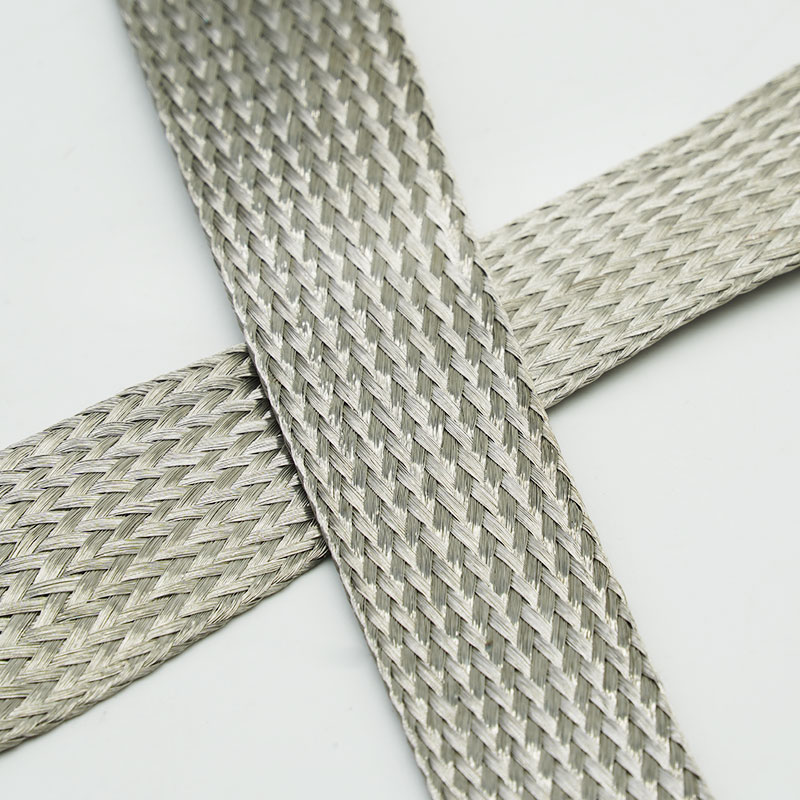

1. Конструкция из луженой медной проволоки.
Сочетает в себе проводимость меди с защитным луженым покрытием.

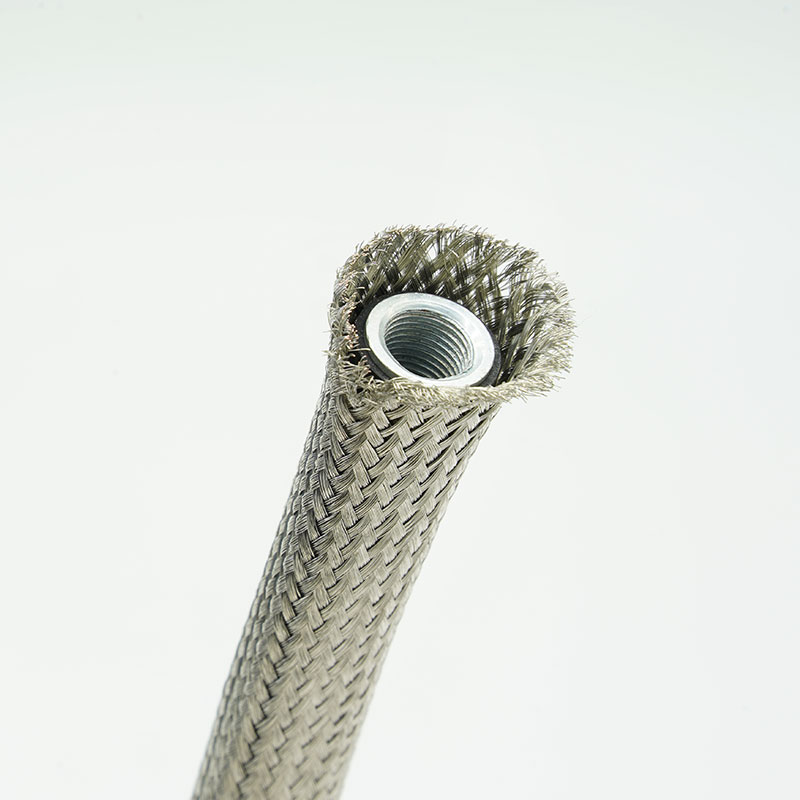

2. Расширяемая плетеная структура
Подходит для заданного диапазона диаметров кабелей и жгутов проводов.
3. Экранирующий слой от электромагнитных и радиочастотных помех
Обеспечивает проводящее покрытие для конструкций, предназначенных для подавления помех.
4. Гибкие возможности маршрутизации
Подходит для изгибов, веток и неровных профилей страховочных тросов.
5. Возможность заземления и соединения потенциалов.
Поддерживает проводящее подключение к задним панелям, зажимам или заземленным корпусам.
6. Паяемая контактная поверхность
Лужение облегчает распространенные процессы пайки и соединения.
7. Индивидуальные конфигурации плетения кос.
Для OEM-проектов можно проверить диаметр, зону покрытия, размер, длину и упаковку провода.
| Материал | Луженая медная проволока |
| Строительство | Растягивающаяся металлическая оплетка |
| Защитное покрытие | Специфическое покрытие кос для данного проекта |
| Рабочая температура | -40℃~+150℃ |
| Температура плавления | 1084±5℃ |
| Эффективность экранирования | ≥75 дБ (30 МГц-3 ГГц) согласно GB/T 30142-2013. |
| Стандартный цвет | Луженая медь |
| Документация по соблюдению требований | RoHS, REACH |
| Режущий инструмент | Ножницы |
Технические характеристики
Номер детали | Ширина в разложенном виде (Ш) | Расширенный диапазон (мм) | Упаковка Длина (м/катушка) |
Дюйм | mm | Мини) | Макс.(О) |
MBS-TC-003-TC | 1/8 дюйма | 3±1 | 1 | 4 | 250 |
MBS-TC-006-TC | 1/4 дюйма | 6±1 | 5 | 8 | 200 |
MBS-TC-008-TC | 5/16” | 8±2 | 6 | 12 | 200 |
MBS-TC-010-TC | 3/8 дюйма | 10±2 | 7 | 17 | 150 |
MBS-TC-012-TC | 1/2 дюйма | 12±2 | 8 | 20 | 100 |
MBS-TC-016-TC | 5/8” | 16±2 | 10 | 23 | 100 |
MBS-TC-020-TC | 3/4 дюйма | 20±2 | 13 | 26 | 50 |
| 1” | 25±2 | 18 | 33 | 50 |
| 1-1/4” | 32±2 | 20 | 50 | 50 |
| 1-1/2” | 38±2 | 30 | 60 | 50 |
| 1-3/4” | 45±2 | 35 | 75 | 25 |
| 2” | 50±2 | 40 | 80 | 25 |
● Примечание: Расширенный диапазон описывает геометрические возможности, а не предпочтительную точку непрерывной работы. Выбор диапазона, близкого к максимальному расширению, увеличивает раскрытие оплетки, уменьшает площадь покрытия и сокращает длину укладки.
Типичные области применения
Кабели для промышленного управления и автоматизации
Уменьшает помехи вокруг электроприводов, датчиков и управляющих сигналов, а также облегчает монтаж в корпусе.
Автомобильные и электромобильные электрические системы
Обеспечивает гибкую экранировку низковольтных сигнальных, коммуникационных и вспомогательных жгутов проводов вблизи источников электрических помех.
Робототехника и сервосистемы
Обеспечивает защиту кабелей обратной связи и управления, проложенных вблизи двигателей, приводов и коммутационного оборудования.
Коммуникационное и информационное оборудование
Помогает контролировать излучаемый шум в межсоединениях, требующих целостности проводящего экрана.
Заземляющие провода и соединительные узлы
Обеспечивает гибкую проводящую оплетку для изготовления заземляющих элементов и соединений корпусов по индивидуальному заказу.
Определите диапазон диаметров кабеля, требуемое покрытие оплетки, диапазон частот и целевые показатели экранирования на системном уровне. Также укажите условия изгиба и деформации, требования к току или заземлению, условия окружающей среды, способ заделки и геометрию разъема. Результаты экранирования зависят от всей сборки, особенно от покрытия, швов, заземления и 360-градусной заделки; одна только оболочка не определяет окончательные показатели ЭМС.
Доступна индивидуальная настройка.
Номинальный диаметр и расширение — рассчитаны в соответствии с фактическими требованиями к кабелю, разъему и зоне покрытия.
Конструкция проволоки и оплетки — можно оценить диаметр проволоки, количество несущих проводников и плотность оплетки.
Готовые изделия – нарезанные детали или изготовленные узлы доступны после проверки чертежа.
Поддержка в вопросах монтажа и упаковки — Возможные варианты включают обжим, пайку, этикетки, катушки, комплекты и OEM-упаковку.
Тестирование и соответствие требованиям
Для подтвержденной конструкции могут быть доступны декларации соответствия материалам, таким как RoHS и REACH. Эффективность экранирования, сопротивление постоянному току, пропускная способность по току, коррозионная стойкость и температурные пределы должны основываться на согласованных методах испытаний и точной конфигурации поставленного оборудования. Окончательное соответствие требованиям ЭМС должно быть проверено на кабельной сборке или оборудовании заказчика.
Контроль качества материалов — медная проволока и луженая поверхность проверяются на соответствие утвержденной спецификации.
Проверка конструкции оплетки: контролируется состояние проволоки, количество витков, равномерность покрытия и наличие обрывов.
Проверка размеров — проверяются номинальный размер, коэффициент расширения и длина готового изделия.
Электрические проверки и проверка на герметичность — по договоренности может быть проведена проверка сопротивления или целостности цепи, после чего проверяется маркировка и упаковка.
01. Как следует заземлить гильзу?
Используйте низкоимпедансный оконечный резистор, соответствующий частотному диапазону, в идеале с кольцевым контактом с разъемом или корпусом.
02. Имеет ли защитная манжета фиксированное значение эффективности экранирования?
Не всегда. Характеристики меняются в зависимости от толщины оплетки, диаметра установленного элемента и частоты и качества наконечника.
03.Почему используют луженую медь вместо нелуженой?
Лужение улучшает стойкость поверхности к окислению и паяемость, сохраняя при этом проводимость меди.
Запросить образец или коммерческое предложение
Укажите диапазон диаметров кабеля, целевое покрытие, диапазон частот, способ заземления, условия окружающей среды, конечную длину и годовой объем. Компания MJ FLEX проверит конструкцию экранирования и порекомендует образец или вариант коммерческого предложения.
