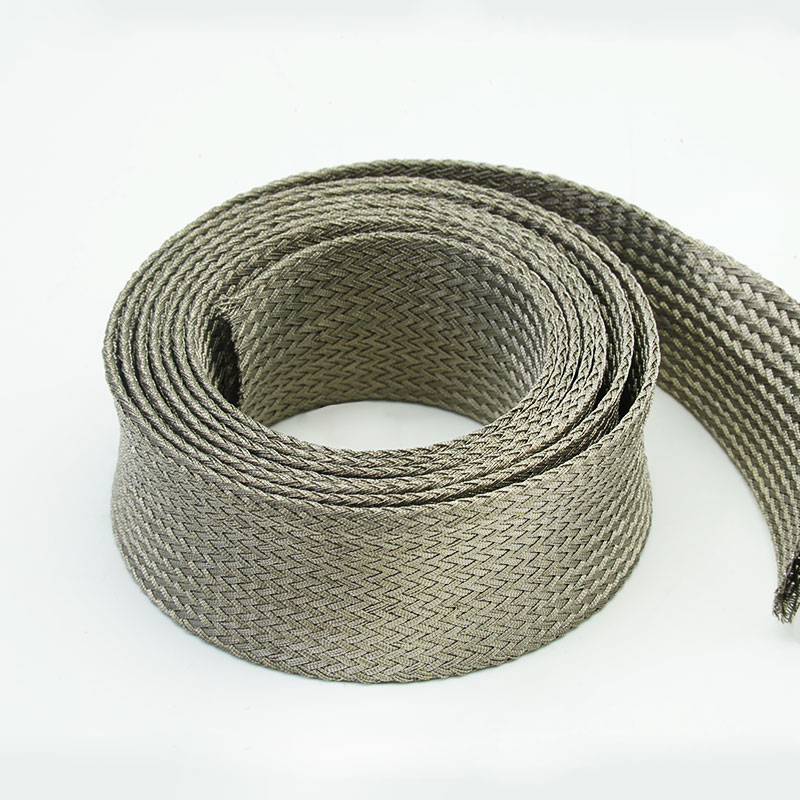

Почему стоит выбрать оплетку из медной фольги MBS-CFW?
• Уменьшить вес и габариты экранирующего материала.
Проводящие нити на основе фольги образуют легкую оплетку для компактных электронных сборок и мобильного оборудования.
• Защитите хрупкую сигнальную проводку.
Гибкая оболочка обеспечивает проводящее покрытие, не обладая при этом жесткостью толстой металлической проволочной оплетки.
• Проложить маршрут через замкнутые пространства
Расширяемая конструкция повторяет изгибы и изменяющиеся профили пучков проводов в плотно упакованном оборудовании.
• Поддержка модернизации для повышения электромагнитной совместимости.

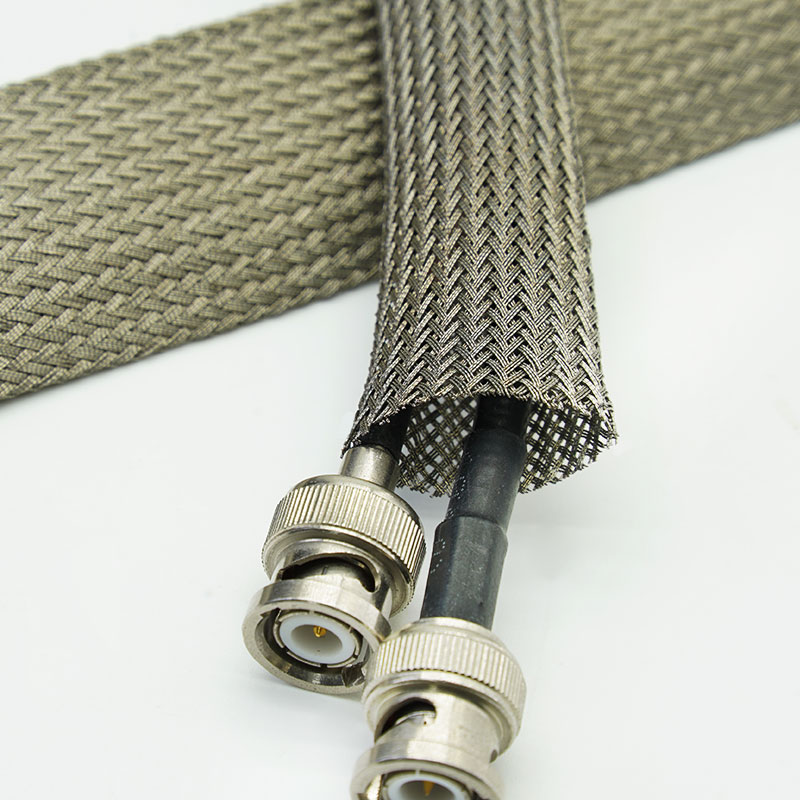

Защитная гильза может быть установлена поверх доступных кабельных сборок и подключена к соответствующей системе заземления.
1. Проводящие нити из медной фольги
Обеспечивает легкую металлическую экранирующую конструкцию.

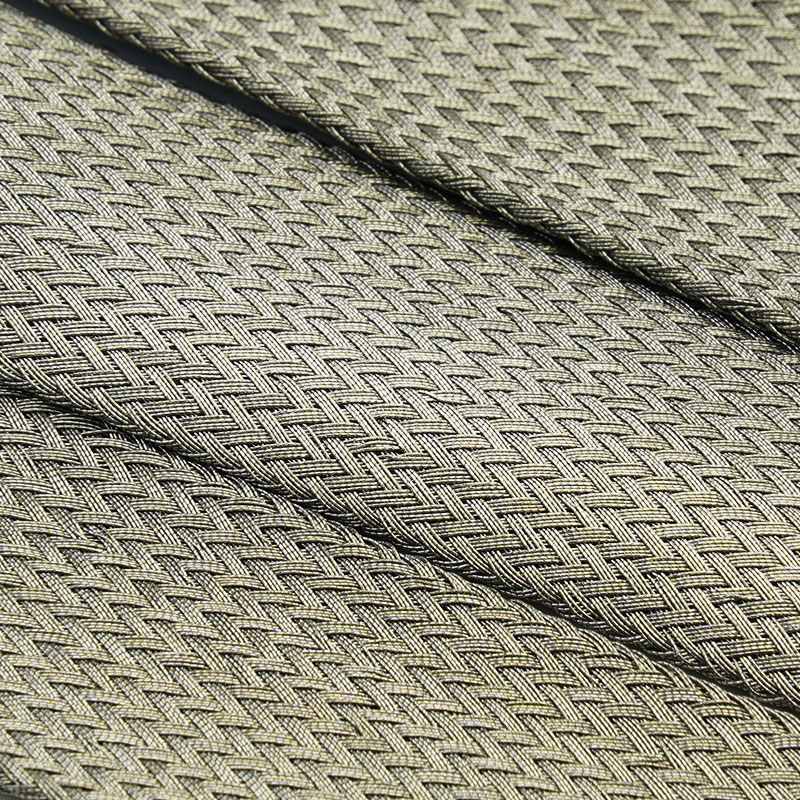

2. Низкообъемная плетеная конструкция
Подходит для сборок, где вес и пространство для прокладки кабелей ограничены.

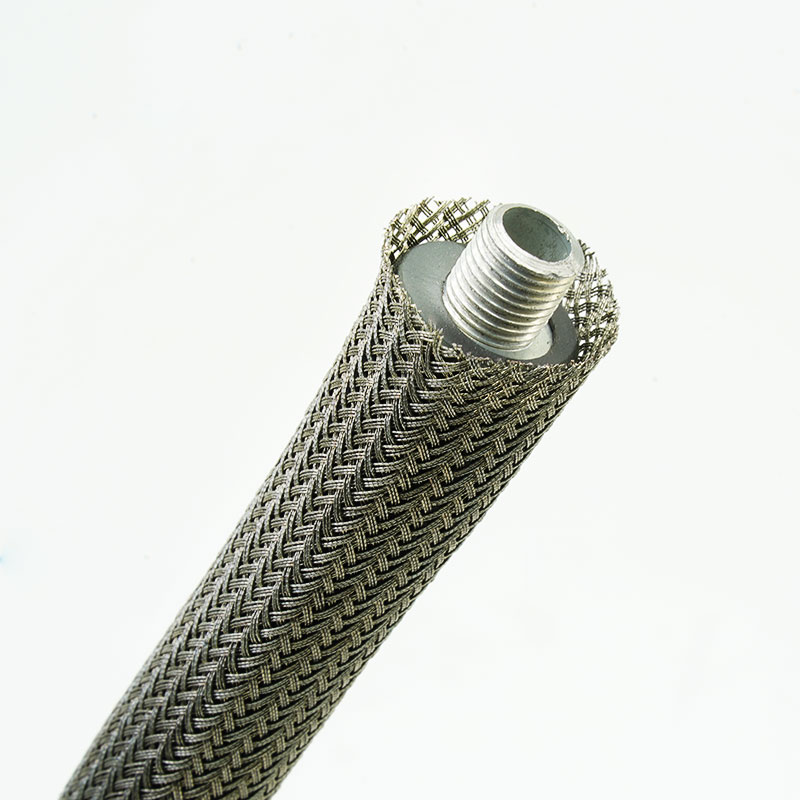

3. Возможность расширения кабеля
Подходит для кабелей и жгутов проводов заданного диапазона диаметров.
4. Гибкая обработка заказов

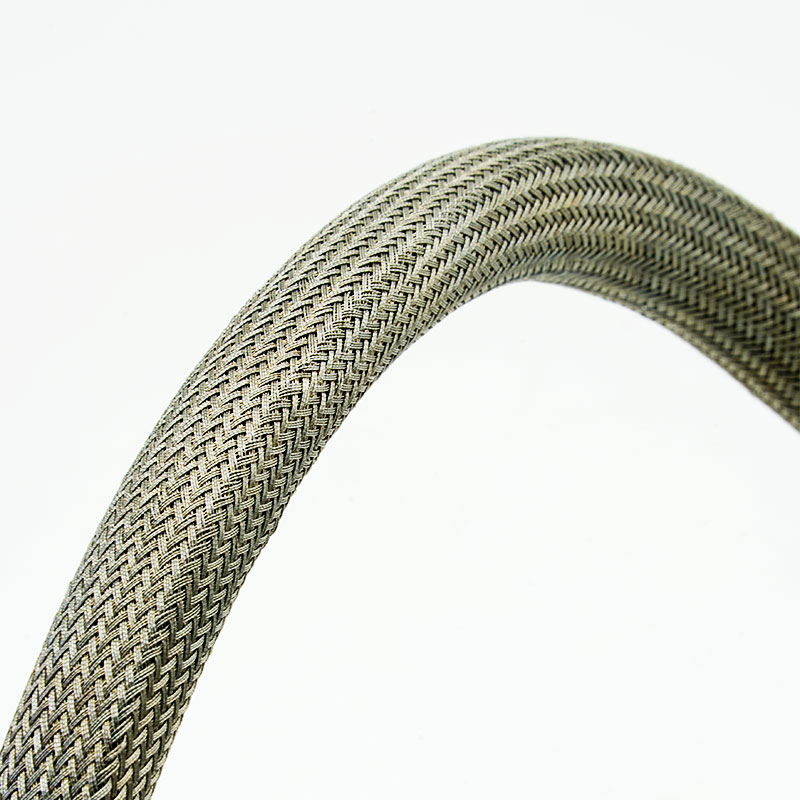

Следует по изогнутым маршрутам и перемещающимся или обслуживаемым группам кабелей.
5. Поддержка экранирования от электромагнитных и радиочастотных помех.
Правильное согласование помогает контролировать излучаемые помехи.
6. Организация кабельных пучков
Объединяет несколько проводов под одним проводящим защитным слоем.
7. Настройка под конкретные задачи приложения
Можно проверить диаметр, плотность плетения, конструкцию нити, длину и упаковку.
| Материал | Луженая медная фольга и нейлоновая мультифиламентная нить |
| Строительство | Растягивающаяся легкая коса |
| Защитное покрытие | Специфическое покрытие кос для данного проекта |
| Стандартный внешний вид | Металлический медный оттенок |
| Рабочая температура | -40℃~+125℃ |
| Воспламеняемость | Самозатухающий |
| Эффективность экранирования | ≥75 дБ (30 МГц-3 ГГц) согласно GB/T 30142-2013. |
| Стандартный цвет | Луженая медь |
| Документация по соблюдению требований | RoHS, REACH |
| Режущий инструмент | Ножницы |
Технические характеристики
Номер детали | Ширина в разложенном виде (Ш) | Расширенный диапазон (мм) | Упаковка Длина (м/катушка) |
Дюйм | mm | Мини) | Макс.(О) |
MBS-CFW-004-TC | 1/8 дюйма | 4 | 3 | 7 | 250 |
MBS-CFW-006-TC | 1/4 дюйма | 6 | 4 | 9 | 200 |
MBS-CFW-008-TC | 5/16” | 8 | 6 | 12 | 150 |
MBS-CFW-010-TC | 3/8 дюйма | 10 | 7 | 16 | 150 |
MBS-CFW-012-TC | 1/2 дюйма | 12 | 8 | 20 | 150 |
MBS-CFW-015-TC | 5/8” | 15 | 10 | 23 | 100 |
MBS-CFW-020-TC | 3/4 дюйма | 20 | 13 | 28 | 50 |
| 1” | 25 | 18 | 32 | 50 |
| 1-1/4” | 30 | 30 | 50 | 50 |
| 1-1/2” | 40 | 30 | 60 | 25 |
| 2” | 50 | 40 | 60 | 25 |
● Примечание: Расширенный диапазон описывает геометрические возможности, а не предпочтительную точку непрерывной работы. Выбор диапазона, близкого к максимальному расширению, увеличивает раскрытие оплетки, уменьшает площадь покрытия и сокращает длину укладки.
Типичные области применения
Электронные приборы и испытательное оборудование
Защищает кабели с низкоуровневым сигналом, где необходимо свести к минимуму дополнительный металлический вес и жесткость.
Коммуникационные и информационные соединения
Обеспечивает проводящее покрытие вокруг компактных сигнальных пучков в корпусах с ограниченным пространством.
Робототехника и легкая автоматизация
Экранирует подвижные управляющие и обратные провода, сохраняя при этом гибкость кабеля.
Прототипы аэрокосмической и мобильной техники
Поддерживает разработку обвязок с учетом веса, при условии проведения проверки материалов и соответствия требованиям, специфичных для каждого проекта.
Медицинское и лабораторное оборудование
Помогает отделить чувствительную сигнальную проводку от находящихся поблизости источников электрических помех; соответствие окончательного оборудования требованиям по-прежнему обязательно.
Начните с определения диапазона диаметров кабеля, максимально допустимого веса и габаритов, требуемой гибкости, частотного диапазона и целевых характеристик сборки. Подтвердите площадь оплетки, способ заземления, интерфейс разъема или корпуса, количество циклов изгиба и воздействие окружающей среды. Медная фольгированная оплетка выбирается в основном из-за легкости и гибкости; для применений, требующих высокого тока заземления, очень низкого сопротивления или максимальной механической прочности, лучше подойдет MBS-TC.
Доступна индивидуальная настройка.
Размер и площадь покрытия — диаметр и плотность оплетки соответствуют диаметру и плотности установленного кабельного пучка.
Конструкция нити — можно оценить тип фольгированной нити и структуру поддерживающей пряжи.
Нарезка и сборка – длина проекта и выборочная подготовка концов доступны по договоренности.
Идентификация и упаковка — этикетки, рулоны, пакеты, наборы и упаковка под собственной торговой маркой могут быть изготовлены на заказ.
Тестирование и соответствие требованиям
Документация, соответствующая требованиям RoHS, REACH или другим регламентам, может быть предоставлена для подтвержденной конструкции. Эффективность и сопротивление экранирования должны указываться только на основе согласованного метода и конфигурации образца. Сам по себе продукт не гарантирует сертификацию кабельной сборки для электромагнитной совместимости, аэрокосмической, медицинской или других регулируемых областей применения. Необходимо подтвердить совместимость с пайкой, обжимом и воздействием окружающей среды.
Проверка проводящей нити – проверяется идентичность, внешний вид и состояние поступающей фольги.
Контроль качества плетеной лески: проверяются плотность покрытия, расширение, наличие обрывов волокон и однородность поверхности.
Проверка веса и размеров — проверяются номинальные размеры, длина и согласованные параметры массы.
Контроль функциональности выпуска — проверка целостности или устойчивости может быть предусмотрена одновременно с окончательной проверкой этикетки и упаковки.
01. Чем отличается оплетка из медной фольги от оплетки из луженой медной проволоки?
Конструкция из медной фольги, как правило, легче и гибче; для надежного соединения, заделки и обеспечения более высоких токовых потоков обычно предпочтительнее использовать оплетку из луженой медной проволоки.
02. Можно ли припаять эту гильзу напрямую?
Это зависит от конструкции и покрытия фольги и нити. Перед выбором необходимо подтвердить предполагаемый процесс оконечной обработки.
03.Приведёт ли расширение к уменьшению площади экранирования?
Да. По мере расширения оплетки на большем диаметре, угол ее покрытия и оптическое покрытие могут изменяться.
Запросить образец или коммерческое предложение
Укажите диапазон диаметров кабеля, целевое покрытие, диапазон частот, способ заземления, условия окружающей среды, конечную длину и годовой объем. Компания MJ FLEX проверит конструкцию экранирования и порекомендует образец или вариант коммерческого предложения.
