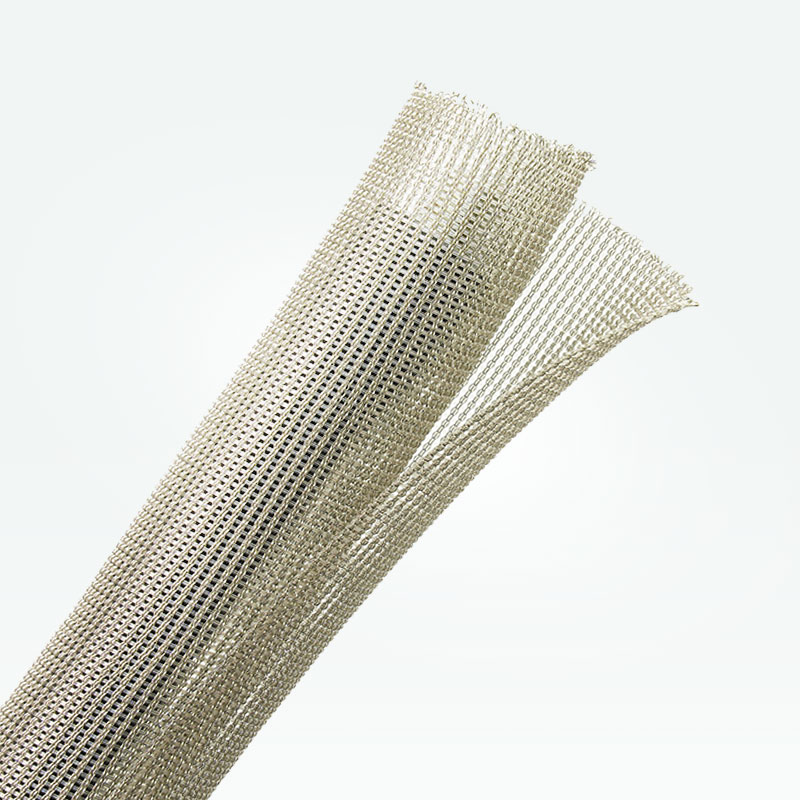

Почему стоит выбрать самозакрывающуюся экранирующую оболочку MBS-CFW-S?

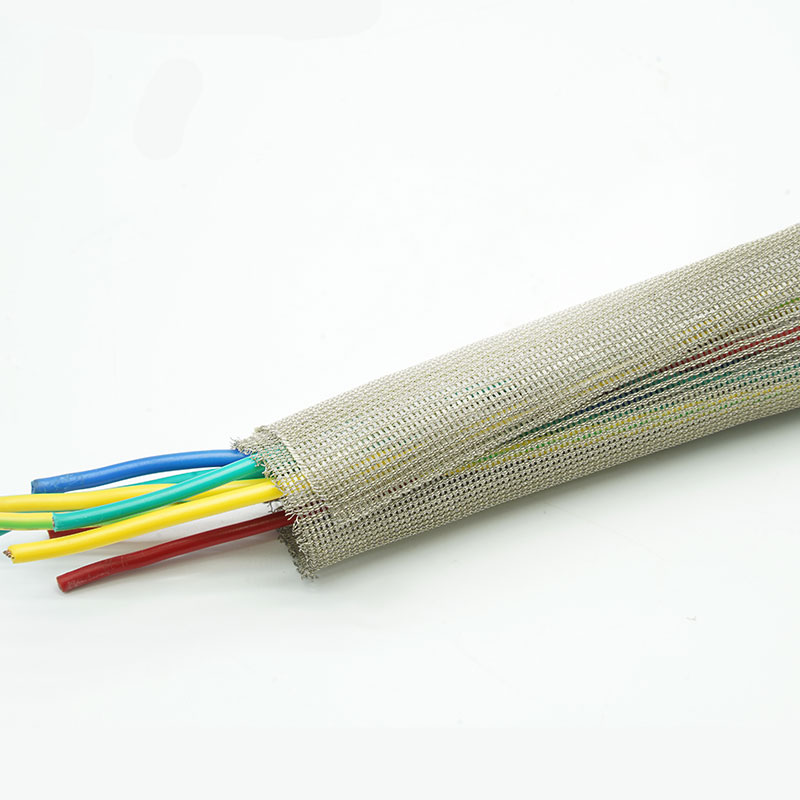

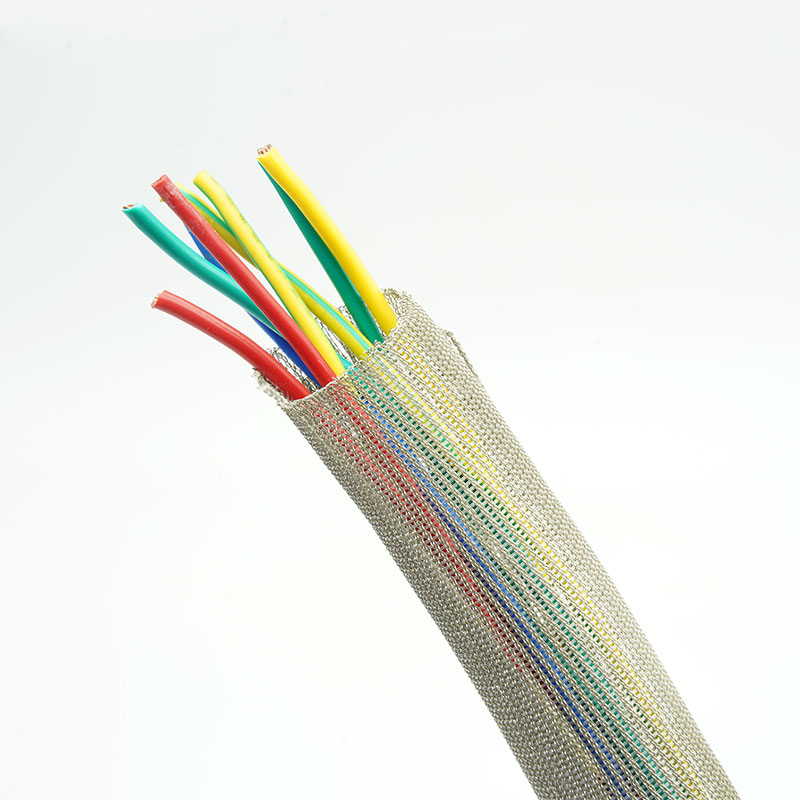

• Добавьте экранирование к готовым жгутам проводов.
Раздельная конструкция устанавливается вокруг оконцованных кабелей, ответвлений и разъемов.
• Уменьшить дополнительный вес и объем
Медные фольговые нити образуют легкую проводящую оплетку для компактных сборок.
• Обеспечьте доступ к проводке.
Самозакрывающийся перекрывающий элемент можно открыть локально для осмотра, добавления кабелей и ремонта.
• Сохранение гибкой маршрутизации
Оплетка прокладывается по изогнутым траекториям и образует нерегулярные пучки без жесткого металлического кабелепровода.
1. Проводящие нити из медной фольги
Создает легкий экранирующий слой вокруг пучков кабелей.
2. Самозакрывающаяся разборная конструкция
Поддерживает установку сбоку и автоматическое обтекание.
3. Конструкция, удобная для модернизации

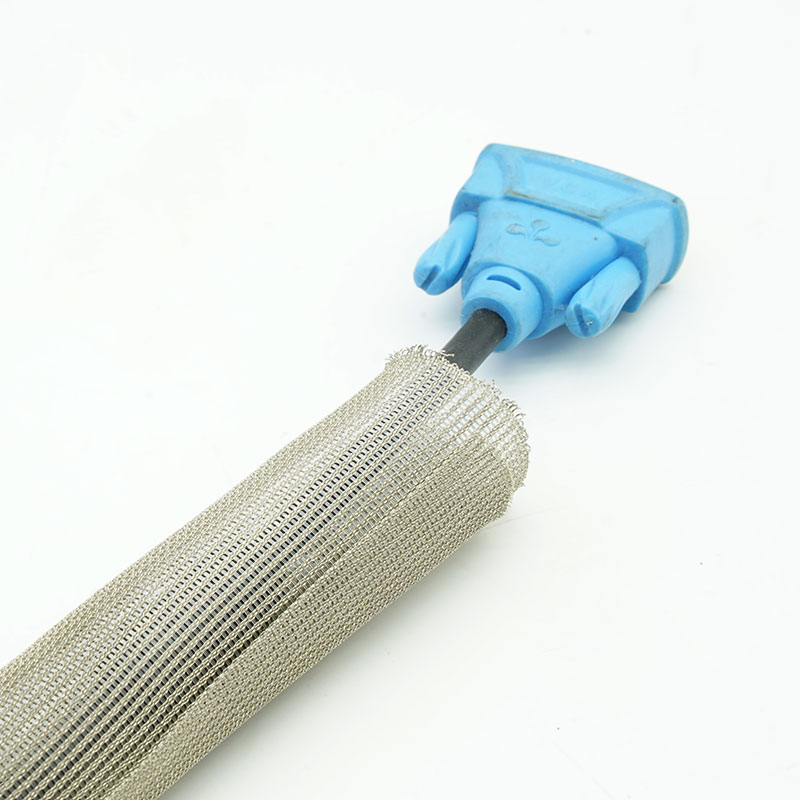

Подходит для существующих жгутов проводов без снятия разъема.

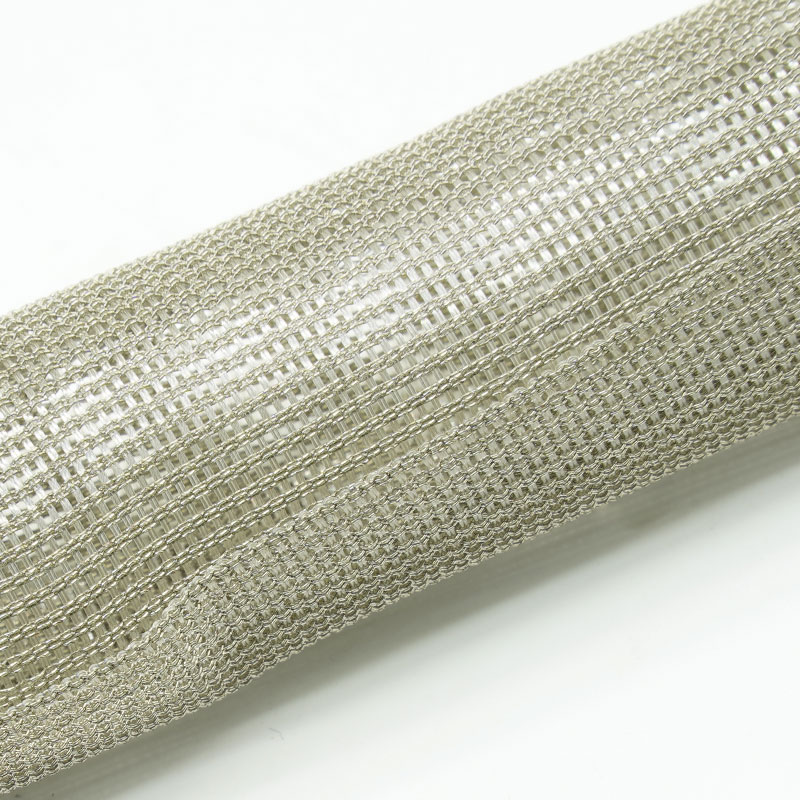

4. Гибкая плетеная структура
Подходит для изгибов и умеренных колебаний диаметра пучка.
5. Поддержка экранирования от электромагнитных и радиочастотных помех.
При правильном заземлении и подключении помогает контролировать излучаемые помехи.
6. Доступные точки ответвления
Обеспечивает возможность локального вскрытия для вывода кабелей и проведения технического обслуживания.
7. Индивидуальные конфигурации плетения кос.
Размеры, площадь покрытия, перекрытие, длина и упаковка могут быть рассмотрены для проектов OEM.
| Материал | Луженая медная фольга и нейлоновая мультифиламентная нить |
| Строительство | Самозакрывающаяся раздельная коса |
| Защитное покрытие | Покрытие, специфичное для проекта |
| Стандартный внешний вид | Металлический медный оттенок |
| Перекрывать | ≥35% |
| Рабочая температура | -40℃~+125℃ |
| Воспламеняемость | Самозатухающий |
| Эффективность экранирования | ≥75 дБ (30 МГц-3 ГГц) согласно GB/T 30142-2013. |
| Стандартный цвет | Луженая медь |
| Документация по соблюдению требований | RoHS, REACH |
| Режущий инструмент | Ножницы |
| Формат поставки | Рулоны или нарезанные отрезки |
Технические характеристики
Номер детали | ID (мм) | OD (мм) | Ширина разброса (мм) | Упаковка Длина (м/катушка) |
|
MBS-CFW-006-TC-S | 6±2 | 8±2 | 29±3 | 100 |
MBS-CFW-008-TC-S | 8±2 | 10±2 | 40±5 | 100 |
MBS-CFW-010-TC-S | 10±2 | 12±2 | 50±5 | 100 |
| 13±2 | 13±2 | 63±5 | 100 |
| 16±2 | 16±2 | 77±5 | 50 |
| 19±2 | 19±2 | 93±5 | 25 |
| 25±2 | 25±2 | 122±5 | 25 |
| 32±2 | 32±2 | 156±5 | 25 |
| 38±2 | 38±2 | 185±5 | 25 |
Типичные области применения
Электронные приборы
Обеспечивает защиту низкоуровневой сигнальной проводки в тех случаях, когда необходимо свести к минимуму дополнительный вес и жесткость экрана.
Робототехника и автоматизация
Позволяет обматывать кабели обратной связи и управления вблизи двигателей и приводов, сохраняя при этом доступ для обслуживания.
Коммуникационное оборудование
Обеспечивает проводящее покрытие вокруг компактных пучков данных и сигналов в переполненных корпусах.
электронные системы автомобиля
Модернизация экранирования вспомогательных и коммуникационных жгутов проводов вблизи источников электрических помех.
Медицинское и лабораторное оборудование
Помогает изолировать чувствительные сигнальные кабели от находящихся поблизости источников помех; окончательная проверка оборудования на электромагнитную совместимость по-прежнему обязательна.
Укажите минимальный и максимальный диаметр пучка проводов, требуемое перекрытие, целевой диапазон частот и предполагаемый способ заземления. Также укажите радиус изгиба, количество циклов изгиба, разветвления, разъемы и воздействие окружающей среды. Медная фольгированная оплетка выбирается в основном из-за легкости и гибкости; для применений, требующих надежного пути соединения, низкого сопротивления или большей токовой нагрузки, следует провести оценку по стандарту MBS-TC-S.
Доступна индивидуальная настройка.
Номинальный размер и перекрытие — соответствуют фактическому диапазону пакета и целевому охвату.
Плотность оплетки и конструкция нитей — скорректированы с учетом гибкости, веса и приоритетов экранирования.
Нарезка древесины и подготовка веток — детали, изготовленные по индивидуальному проекту, доступны после ознакомления с чертежами.
Идентификация и упаковка — этикетки, рулоны, комплекты и OEM-упаковка доступны по договоренности.
Тестирование и соответствие требованиям
Документы, соответствующие требованиям RoHS и REACH, могут быть предоставлены для подтвержденной конструкции. Эффективность экранирования, сопротивление, температурный режим и срок службы при изгибе должны указываться только в соответствии с согласованным методом испытаний и конфигурацией образца. Окончательное соответствие требованиям ЭМС зависит от всей кабельной сборки, включая перекрытие, швы, заземление и оконечные устройства.
Проверка подлинности нити накаливания — проверяется конструкция нити из медной фольги и ее состояние на момент поступления.
Проверка на плетение и перекрытие нитей — контролируется равномерность покрытия, наличие обрывов нитей и способность к самозакрыванию.
Проверка размеров — проверяются номинальный размер, нахлест и готовая длина.
Функциональный контроль — проверки на непрерывность действия или устойчивость могут быть согласованы при окончательном рассмотрении этикетки и упаковки.
01. Можно ли установить его после того, как разъемы уже установлены?
Да. Разделенная конструкция обхватывает существующую проводку сбоку.
02. Влияет ли перекрытие на эффективность экранирования?
Да. Недостаточное или непостоянное перекрытие может создавать экранирующие зазоры, особенно на изгибах и ветвях.
03.Можно ли использовать его в качестве заземляющего ремня?
В первую очередь это легкая экранирующая обмотка; при необходимости надежного соединения или пути прохождения тока используйте конструкцию из луженой меди.
Запросить образец или коммерческое предложение
Укажите диапазон диаметров кабеля, целевой диапазон частот, способ заземления, условия монтажа, конечную длину и количество. Компания MJ FLEX проверит конструкцию и порекомендует подходящий образец или вариант в рамках коммерческого предложения.
